为保证制冷设备安全运行，在系统中常安装有过滤器和干燥过滤器。过滤器用于清除制冷剂中的机械杂质，如金属屑、焊渣、氧化皮等。过滤器分为气体过滤器和液体过滤器两种。
气体过滤器安装在压缩机的吸气管路上或压缩机的吸气腔口上，以防止机械杂质进入压缩机气缸。
液体过滤器一般安装在热力膨胀阀前的液体管路上，以防止污物堵塞或损坏阀件。
过滤器的工作过程是用金属网阻挡污物。氟利昂用过滤器是由网孔为0.1～0.2mm的铜丝网制成的。图2-40所示为氟利昂液体过滤器。它是由一段无缝钢管作为壳体，壳体内装有铜丝网，两端有端盖用螺纹与壳体连接，再用锡焊接，以防泄漏。
干燥过滤器是在过滤器中充装一些干燥剂，其结构如图2-41所示。为了严格防止干燥剂漏入系统，在干燥过滤器两端安装有丝网，并在丝网前或后装有纱布、脱脂棉等。干燥过滤器一般安装在冷凝器与热力膨胀阀之间的管路上，以便除去进入电磁阀、膨胀阀等阀门前液体中的固体杂质及水分，避免引起制冷系统的“脏堵”或“冰堵”故障。
(www.zuozong.com)

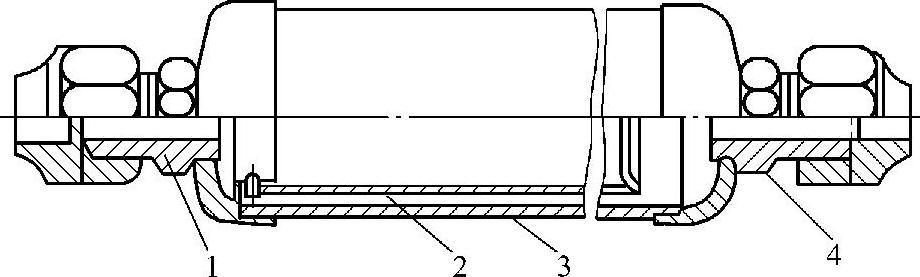

图2-40 氟利昂液体过滤器
1—进液管接头 2—铜丝网 3—壳体 4—出液管接头

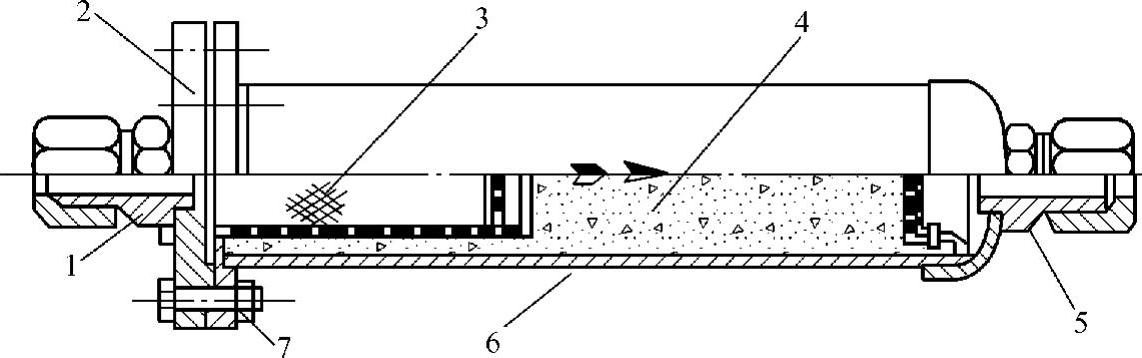

图2-41 干燥过滤器
1—进液管接头 2—压盖 3—滤网 4—干燥剂 5—出液管接头 6—壳体 7—连接螺栓
