拉伸特征中的网格方向控制方法详解

对多于四条边的表面（通常称之为n边面），网格线呈线性的矩形栅格，如图6-59所示。在本练习中将会产生一个问题，因为被添加用来控制表面变形的曲线会随着网格线的变化而变化。对这个特定的零件而言，我们希望控制线随着叶子的边界变动，而不是随着矩形栅格变化。

通过创建一个四边面可以完成这个任务。

图6-59 网格

步骤5 取消【自由形】特征

步骤6 删除步骤3中生成的拉伸特征

步骤7 创建新草图

在前视基准面上新建草图。向外等距草图“Leaf Outline”，等距距离为2.50mm。

绘制底部直线段以封闭草图轮廓，在如图6-60所示箭头处绘制一条直线段，剪裁边角的样条曲线。当创建拉伸特征时，将得到一个四边面，从而获得希望的网格方向。

步骤8 拉伸

拉伸该草图，使用【两侧对称】的终止条件，拉伸深度为12.5mm，如图6-61所示。清除【合并结果】复选框，单击【确定】。

步骤9 自由形特征

单击【自由形】，【面设置】处选取实体平面，如图6-62所示。

图6-60 创建新草图

图6-61 拉伸

图6-62 自由形特征

观察网格线是如何沿着平面边界而分布的情况。在PropertyManager的【显示】区，用户可以控制【网格密度】，如图6-63所示。

步骤10 添加控制曲线

单击【添加曲线】，如图6-64所示放置5条控制曲线（白色），大致均分原有网格。曲线一旦定位，其相对位置是不可移动的。假如用户需要更改曲线位置，可以单击【撤销】，然后再重新插入一条曲线。

(www.zuozong.com)

图6-63 网格密度

图6-64 添加控制曲线

曲线放置应沿叶面顶端至底端方向，假如预览曲线方向与图示方向垂直，可以通过按键盘Tab键，或者单击PropertyManager中的【反向（标签）】按钮来切换曲线方向。

技巧

用户可以利用预览的网格作为参考来定位新插入的控制曲线。

步骤11 添加控制点

有3种方法可以帮助用户由添加控制曲线切换至添加控制点模式

● 直接在PropertyManager中单击【添加点】。

● 当最后一条曲线添加完毕后单击鼠标右键。

● 在图形窗口单击右键，然后从弹出的快捷菜单中选择【添加点】。【控制点】对话框如图6-65所示。

在第1、3、5条曲线（已在步骤10中获得）上分别添加3个控制点，用户每次仅能看到其中一条曲线上的点。第2、4条曲线用于面的固定，以得到所需要的形状，如图6-66所示。

当最后一个点添加完毕后单击鼠标右键。

图6-65 【控制点】对话框

图6-66 添加控制点

步骤12 选取点

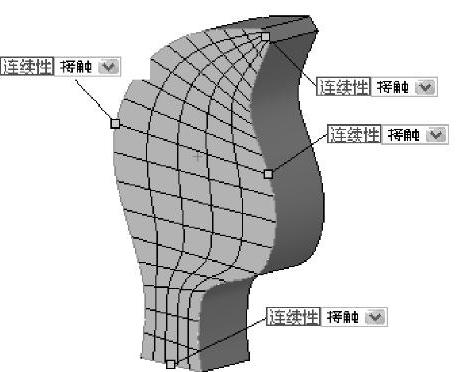

选择中间曲线，所选曲线上的所有点均将显示。然后选取其中一个点，出现该点所对应的三重轴方向控制，如图6-67所示。利用三重轴移动某点的位置，看看结果会如何。单击【撤销】。

图6-67 选取点
