如何制作尖顶饰卷轴 - 详细步骤及操作说明

尖顶饰是一种物体端盖处的装饰物，本练习中用到的是窗帘杆。

为了使读者学会使用曲面建模的多种技术，下面的步骤是专门为读者学习曲面建模命令而刻意设计的。以下的建模过程并不代表实物真正的设计原理。

在本练习中，将学习创建一个螺旋状的卷轴体，如图2-66所示。

本练习将应用以下技术：

● 可变螺距螺旋线。

● 放样曲面。

● 扫描曲面。

● 剪裁曲面。

● 缝合曲面。

● 通过参考点的曲线。

扫码看3D

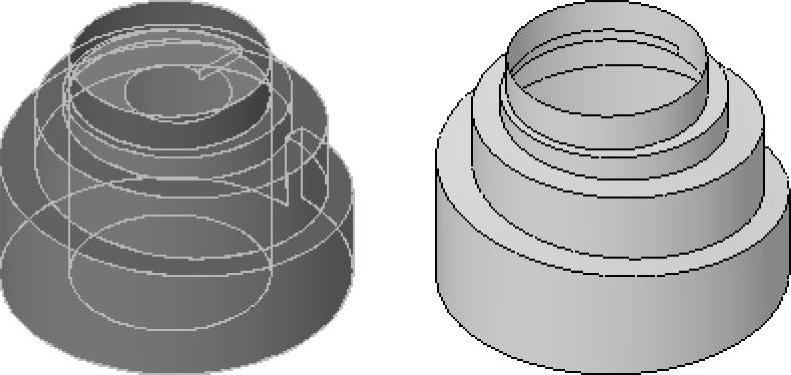

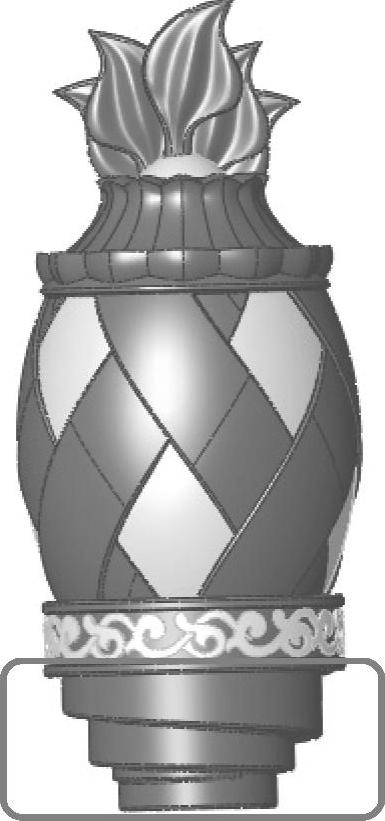

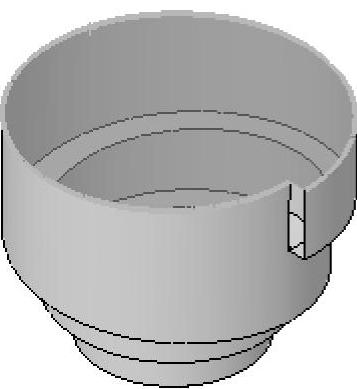

图2-66 尖顶饰卷轴

操作步骤

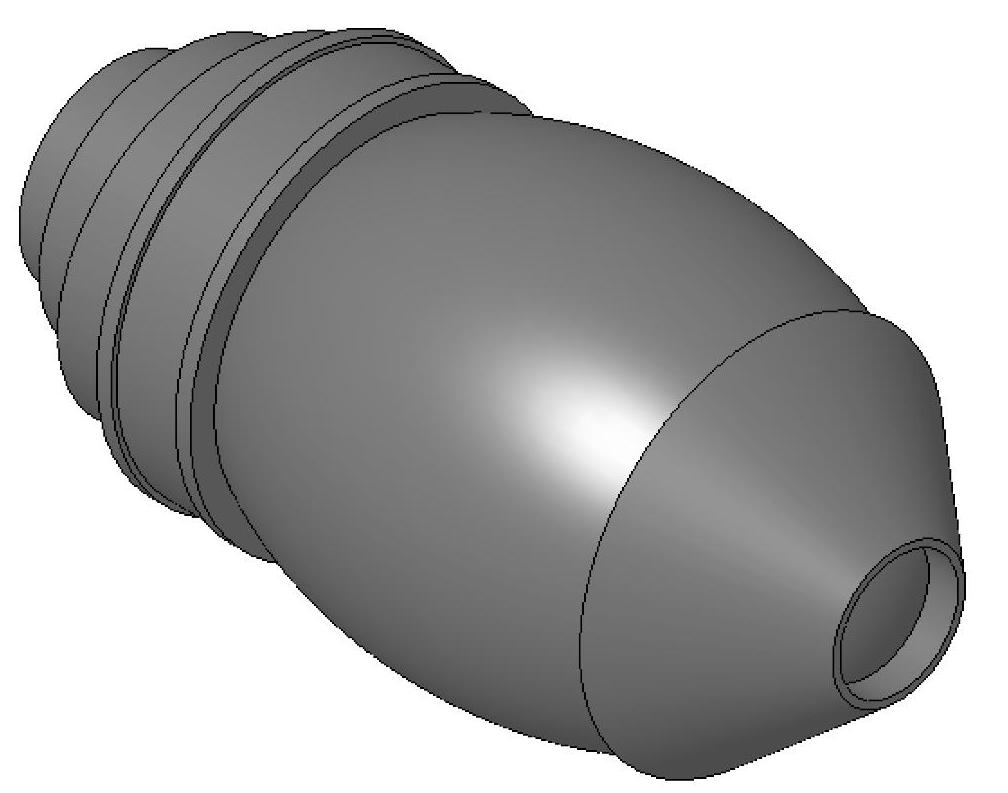

步骤1 打开零件

打开Lesson 02\Exercises文件夹下名为“Finial_Scroll”的零件。

步骤2 打开用户视角

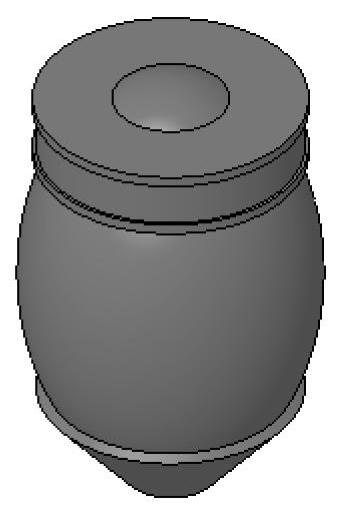

由于将对模型的底部进行操作，所以一个名为“Bottom_Iso”的视角已被默认创建好，如图2-67所示。

步骤3 绘制圆

在模型底面上创建草图并绘制一个圆。在圆心与原点间添加一个【重合】几何关系。标注圆直径为108mm，如图2-68所示。退出草图。

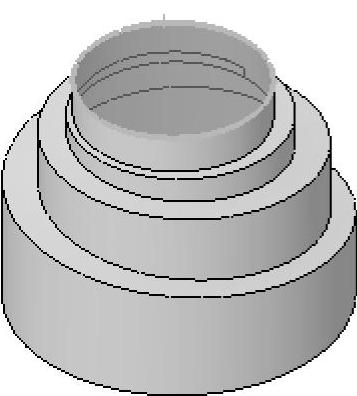

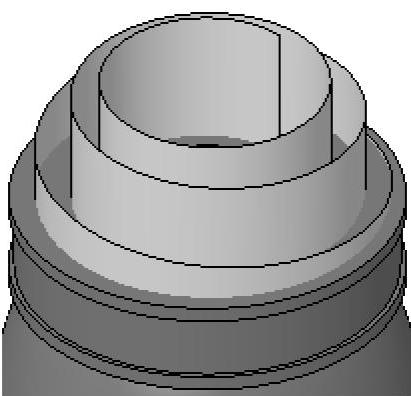

图2-67 打开用户视角

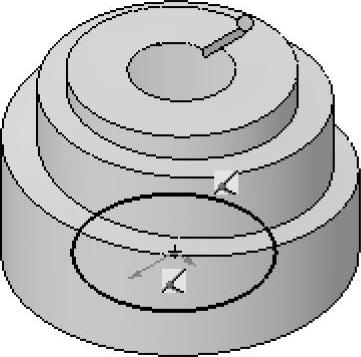

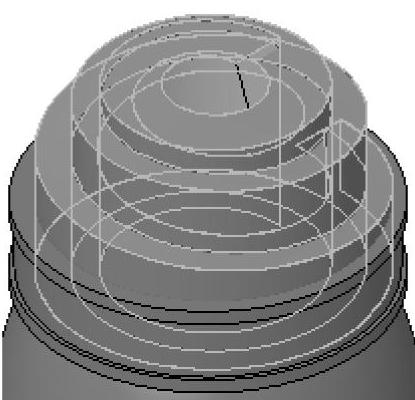

图2-68 绘制圆

步骤4 创建一条可变螺距的螺旋线

选择刚创建完的草图圆，单击下拉菜单中的【插入】/【曲线】/【螺旋线/涡状线】，选择【螺距和圈数】，并选择【可变螺距】选项，如图2-69所示。

设定【起始角度】为0.00度，方向为【顺时针】。螺旋线预览如图2-70所示。【区域参数】见表2-1。

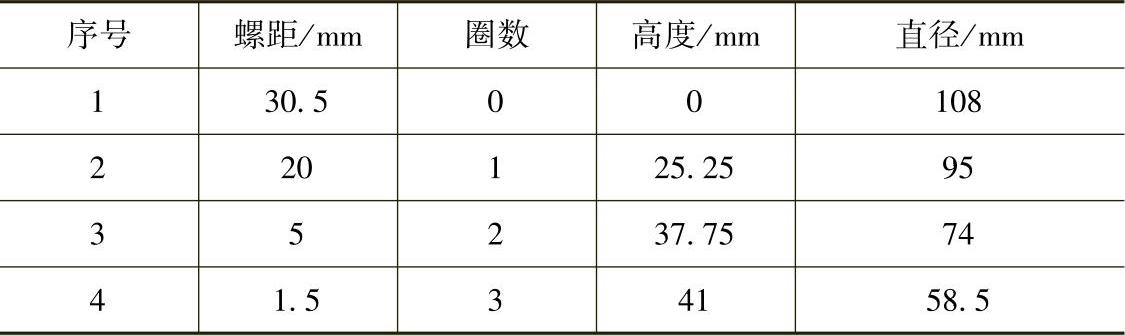

表2-1 区域参数

步骤5 转换实体引用

在右视基准面上新建一个草图。利用【转换实体引用】工具，将步骤4中生成的螺旋线投影到该草图上，如图2-71所示。退出草图。

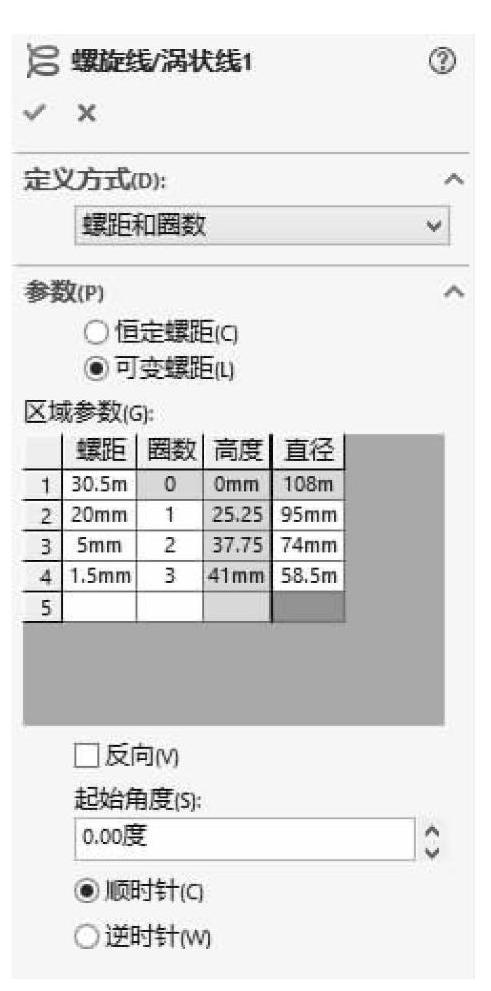

图2-69 创建可变螺距的螺旋线

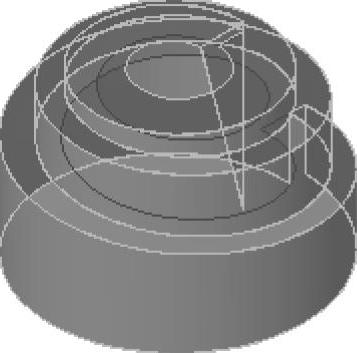

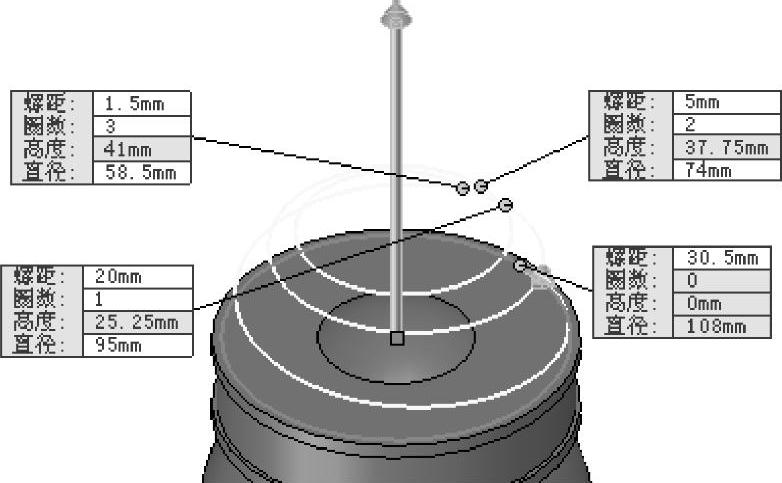

图2-70 螺旋线预览

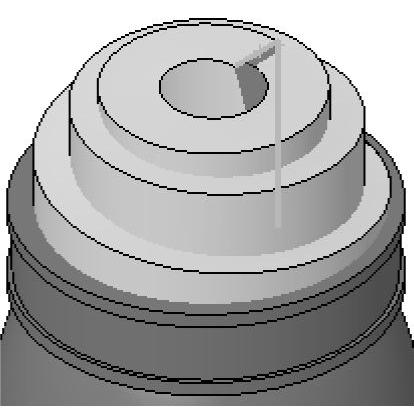

图2-71 转换实体引用

步骤6 在草图与螺旋线之间放样

使用默认设置，在草图与螺旋线之间创建一个放样曲面，如图2-72所示。

步骤7 隐藏螺旋线

步骤8 创建扫描曲面

利用直纹曲面用螺旋线作为【边线选择】，在【类型】中选择【正交于曲面】，设置【距离/方向】为15.00mm，保证创建的曲面方向，如图2-73所示。

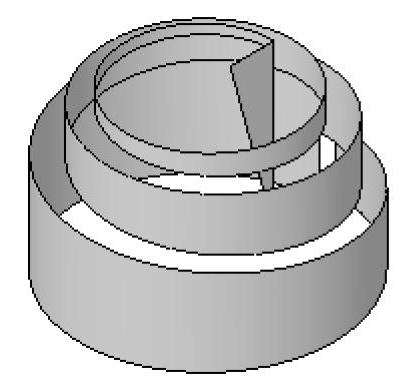

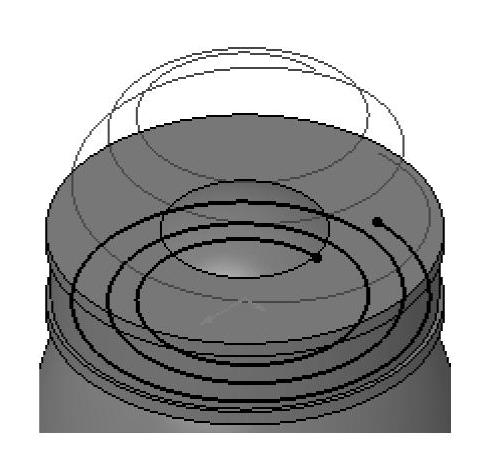

图2-72 放样曲面

图2-73 创建扫描曲面

步骤9 创建平面区域

视角切换回“Bottom_Iso”视图方向。选择如图2-74所示的两条边线，创建一个平面区域。即使边界不闭合，SOLIDWORKS也能成功创建一个曲面，只要保证实体共面即可，如图2-74所示。

步骤10 剪裁曲面

使用直纹曲面作为剪裁工具，来剪裁放样曲面。注意：需标准剪裁两次，如图2-75所示。

提示

一般来说，使用相互剪裁类型来剪裁一个重叠的曲面相对来说会更高效一些，但为了让读者更容易理解，还是采用了标准剪裁。

技巧

“实体”与“曲面实体”文件夹中的实体名称是随着相应特征名的改变而改变的，这样很容易混淆。为了更加简单清楚地识别各个曲面实体，用户可以对生成曲面实体的第一个特征重新命名。

步骤11 隐藏

隐藏直纹曲面与实体，如图2-76所示。

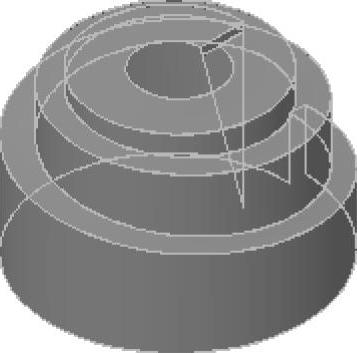

图2-74 创建平面区域

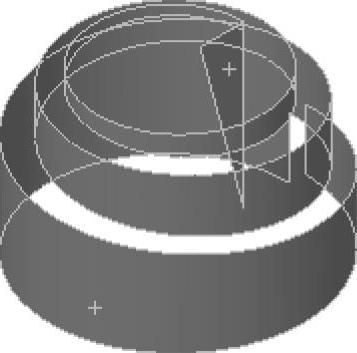

图2-75 剪裁曲面

图2-76 隐藏(www.zuozong.com)

步骤12 缝合平面区域与剪裁后的放样曲面

单击【缝合曲面】。选择平面区域与剪裁后的放样曲面并单击【确定】，如图2-77所示。

步骤13 显示直纹曲面

步骤14 剪裁直纹曲面

使用缝合后的曲面作为剪裁工具来对直纹曲面进行剪裁操作，如图2-78所示。

步骤15 使用直纹曲面剪裁放样曲面

使用直纹曲面作为剪裁工具，保留放样曲面的部分，创建另一个剪裁曲面，如图2-79所示。

图2-77 缝合平面区域与剪裁后的放样曲面

图2-78 剪裁扫描曲面

图2-79 剪裁放样曲面

步骤16 缝合曲面

缝合最终生成的两个曲面实体，利用【缝隙控制】来闭合缺口，如图2-80所示。

步骤17 绘制草图圆

在右视基准面上，绘制一个草图圆，圆心与原点重合。设定草图圆与缝合曲面的端点重合，如图2-81所示。

步骤18 拉伸曲面

拉伸得到一个曲面，高度为76mm，如图2-82所示。

步骤19 剪裁曲面

使用【相互】剪裁方式对卷轴曲面及新生成的拉伸曲面进行剪裁操作，保留卷轴曲面的外侧以及拉伸曲面的上侧部分，如图2-83所示。

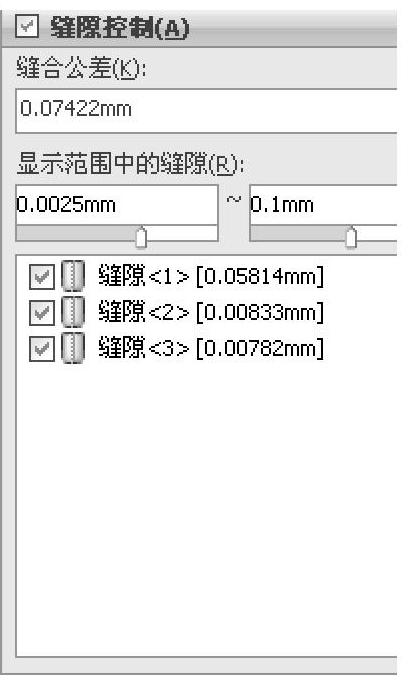

图2-80 缝合曲面

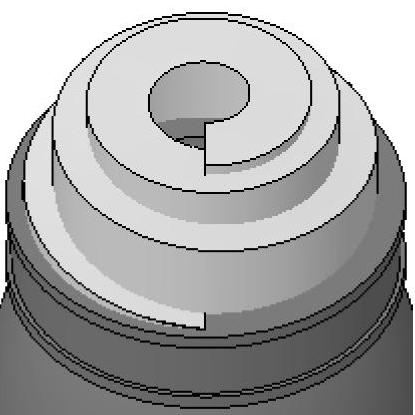

图2-81 绘制草图圆

图2-82 拉伸曲面

图2-83 剪裁曲面

步骤20 端部封盖

单击【平面区域】。选择剪裁后的拉伸曲面上边线，如图2-84所示。

知识卡片

通过参考点的曲线

【通过参考点的曲线】可以用于创建一条经过草图点或实体点的曲线特征。

操作方法

· CommandManager:【特征】/【曲线】//【通过参考点的曲线】。

· 单击曲线工具栏中的【通过参考点的曲线】。

步骤21 封闭轮廓

单击【通过参考点的曲线】，消除【闭环曲线】复选框。选取如图2-85所示的两个顶点，单击【确定】。

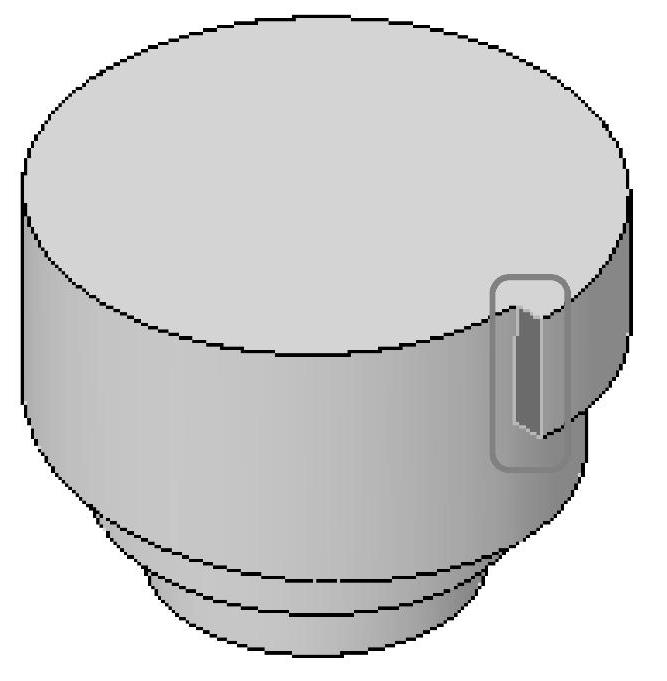

图2-84 端部封盖

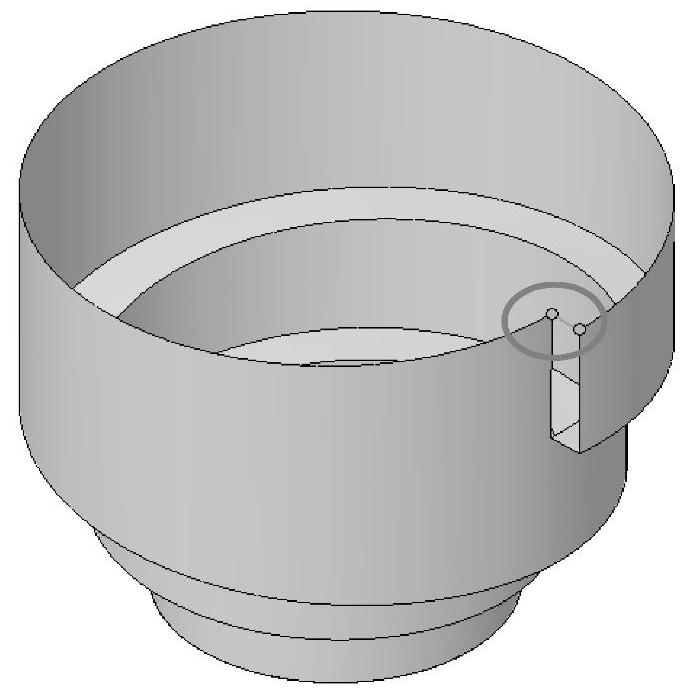

图2-85 通过参考点的曲线

步骤22 另一端封盖

选择步骤21中生成的曲线以及剪裁后螺旋曲面的底边，创建一个平面曲面，如图2-86所示。

步骤23 隐藏

隐藏步骤21中生成的曲线，以避免妨碍下步的操作。

步骤24 放样曲面

以两条长边线作为轮廓，两条短边线作为引导线，放样生成一个曲面，如图2-87所示。

图2-86 封盖

图2-87 放样曲面

步骤25 缝合曲面

缝合卷轴曲面、两个平面曲面以及放样曲面。勾选【创建实体】复选框。

步骤26 显示实体

展开“实体”文件夹，显示实体“Revolve2”。

步骤27 实体组合

选择下拉菜单中的【插入】/【特征】/【组合】。选取这两个实体，单击【确定】，如图2-88所示。

图2-88 实体组合

步骤28 保存并关闭零件
