晶体管电极检测方法:使用万用表欧姆档

时间:2023-06-21 理论教育 版权反馈
【摘要】:图4-73 晶体管类型的检测2.电极检测晶体管有发射极、基极和集电极三个电极,在使用时不能混用,由于在检测类型时已经找出基极,故下面介绍如何用万用表欧姆档检测出发射极和集电极。

晶体管电极检测方法:使用万用表欧姆档

晶体管的检测包括类型检测、电极检测和好坏检测。

1.类型检测

晶体管类型有NPN型和PNP型,晶体管的类型可用万用表欧姆档进行检测。

(1)检测规律

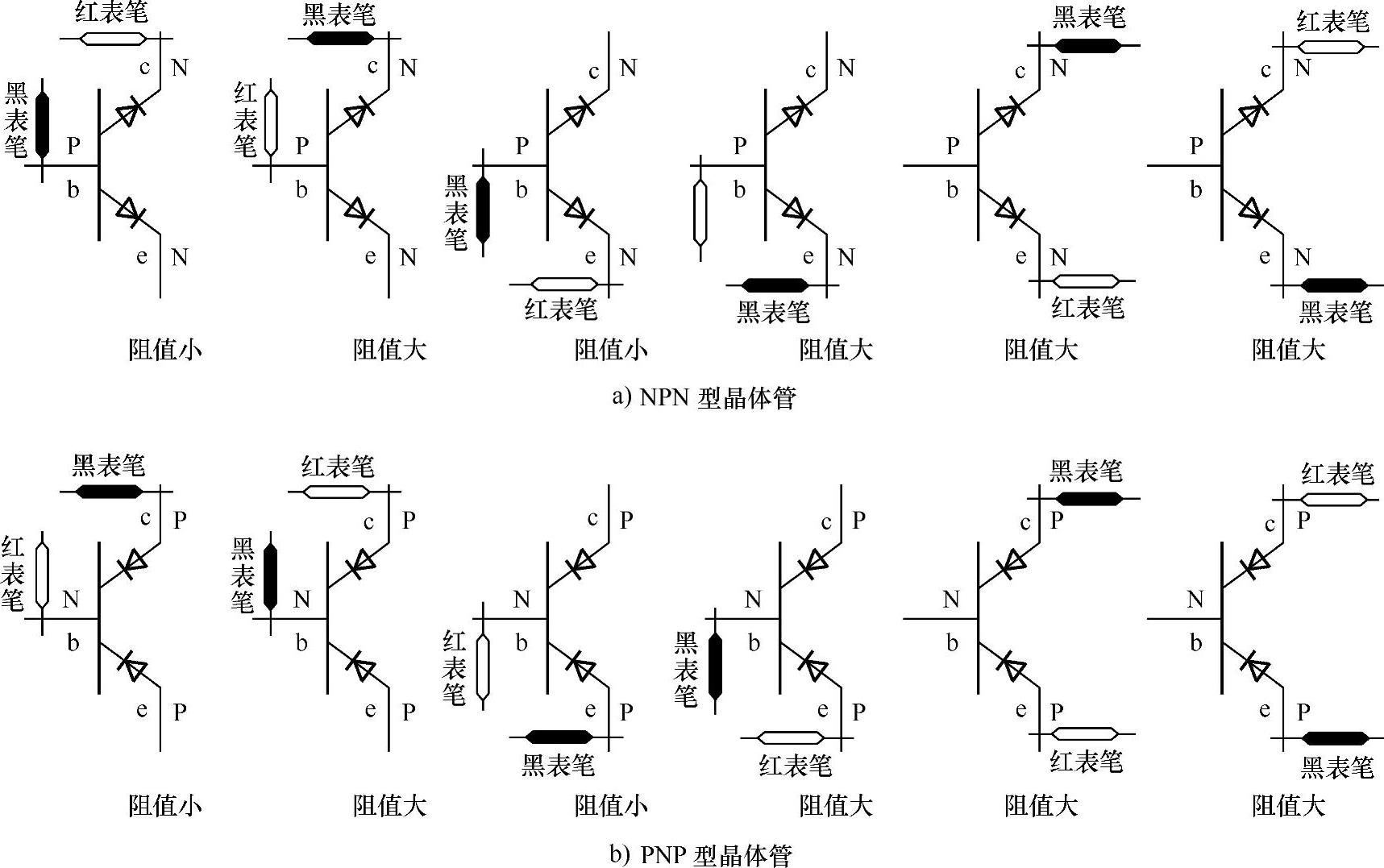

NPN型和PNP型晶体管的内部都有两个PN结,故晶体管可视为两个二极管的组合,万用表在测量晶体管任意两个引脚之间时有6种情况,如图4-72所示。


4-72 万用表测晶体管任意两个引脚的6种情况

从图中不难得出这样的规律:当万用表的黑表笔接P端、红表笔接N端时,测的是PN结的正向电阻该阻值小;当黑表笔接N端,红表笔接P端时,测的是PN结的反向电阻,该阻值很大(接近无穷大);当黑、红表笔接得两极都为P端(或两极都为N端)时,测得的阻值大(两个PN结不会导通

(2)类型检测

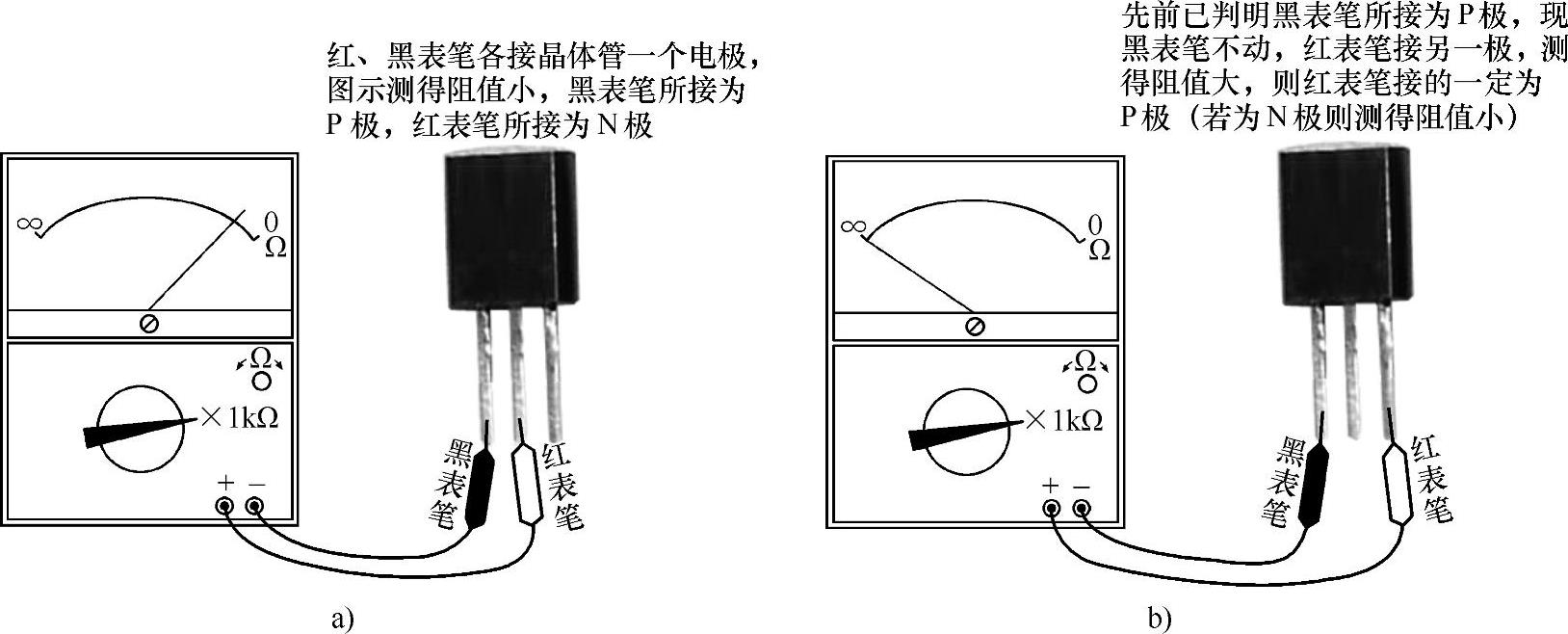

在检测晶体管类型时,将万用表拨至R×100Ω或R×1kΩ档,测量晶体管任意两脚之间的电阻,当测量出现一次阻值小时,黑表笔接的为P极,红表笔接的为N极,如图4-73a所示;然后黑表笔不动(即让黑表笔仍接P极),将红表笔接到另外一个极,有两种可能:若测得阻值很大,红表笔接的极一定是P极,该晶体管为PNP型,红表笔先前接的极为基极,如图4-73b所示;若测得阻值小,则红表笔接的为N极,则该晶体管为NPN型,黑表笔所接为基极。


4-73 晶体管类型的检测

2.电极检测

晶体管有发射极、基极和集电极三个电极,在使用时不能混用,由于在检测类型时已经找出基极,故下面介绍如何用万用表欧姆档检测出发射极和集电极。

(1)NPN型晶体管集电极和发射极的判别

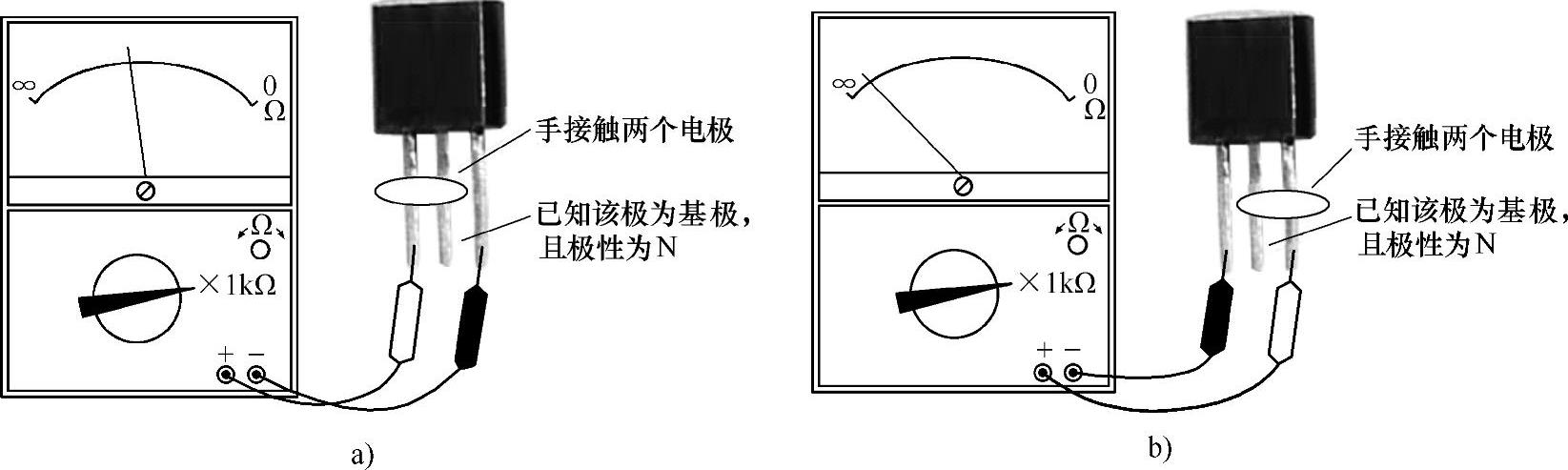

NPN型晶体管集电极和发射极的判别如图4-74所示。

将万用表置于R×1kΩ或R×100Ω档,黑表笔接基极以外任意一个极,再用手接触该极与基极(手相当于一个电阻,即在该极与基极之间接一个电阻),红表笔接另外一个极,测量并记下阻值的大小,该过程如图4-74a所示;然后红、黑表笔互换,手再捏住基极与对换后黑表笔所接的极,测量并记下阻值大小,该过程如图4-74b所示。两次测量会出现阻值一大一小,以阻值小的那次为准,如图4-74a所示,黑表笔接的为集电极,红表笔接的为发射极。


4-74 NPN型晶体管的集电极和发射极的判别(www.zuozong.com)

注意如果两次测量出来的阻值大小区别不明显,可先将手蘸点水,让手的电阻减小,再用手接触两个电极进行测量。

(2)PNP型晶体管集电极和发射极的判别

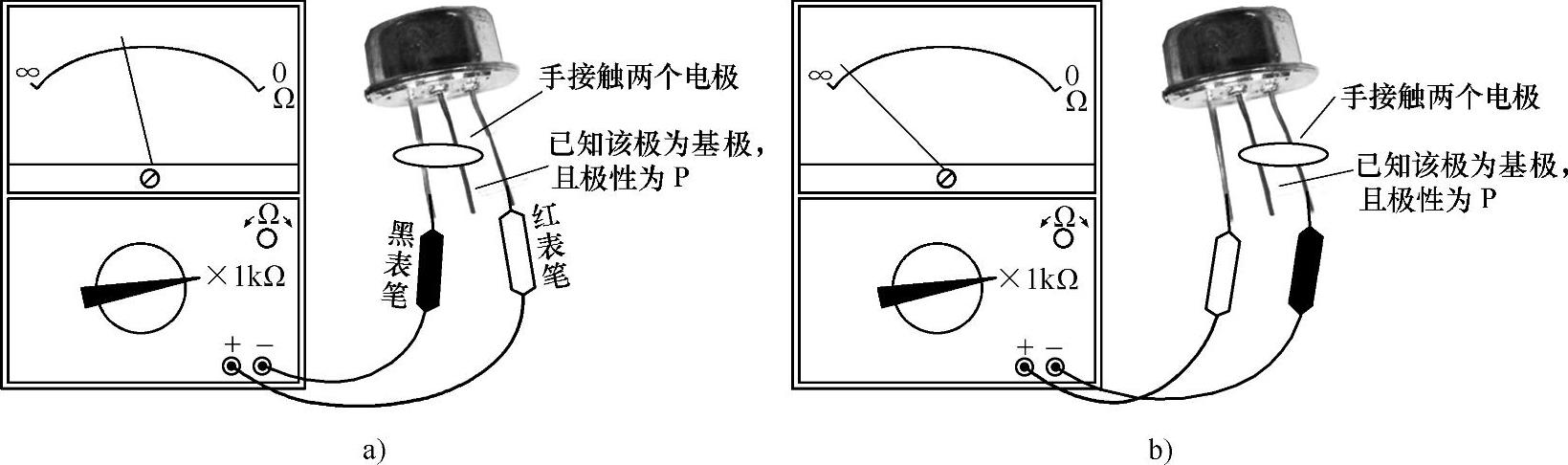

PNP型晶体管集电极和发射极的判别如图4-75所示。


4-75 PNP型晶体管的集电极和发射极的判别

将万用表置于R×1kΩ或R×100Ω档,红表笔接基极以外任意一个极,再用手接触该极与基极,黑表笔接余下的一个极,测量并记下阻值的大小,该过程如图4-75a所示;然后红、黑表笔互换,手再接触基极与对换后红表笔所接的极,测量并记下阻值大小,该过程如图4-75b所示。两次测量会出现阻值一大一小,以阻值小的那次为准,如图4-75a所示,红表笔接的为集电极,黑表笔接的为发射极。

(3)利用万用表的晶体管放大倍数档来判别发射极和集电极

如果万用表有晶体管放大倍数档,可利用该档判别晶体管的电极,这种方法一般应在已检测出晶体管的类型和基极时使用。利用万用表的晶体管放大倍数档来判别极性的测量过程如图4-76所示。


4-76 利用万用表的晶体管放大倍数档来判别发射极和集电极

将万用表拨至“hFE”档(晶体管放大倍数档),再根据晶体管类型选择相应的插孔,并将基极插入基极插孔中,另外两个极分别插入另外两个插孔中,记下此时测得的放大倍数值,如图4-76a所示;然后让晶体管的基极不动,将另外两极互换插孔,观察这次测得的放大倍数,如图4-76b所示,两次测得的放大倍数会出现一大一小,以放大倍数大的那次为准,如图4-76b所示,c极插孔对应的电极是集电极,e极插孔对应的电极为发射极。

3.好坏检测

晶体管好坏检测具体包括以下内容:

(1)测量集电结和发射结的正、反向电阻

晶体管内部有两个PN结,任意一个PN结损坏,晶体管就不能使用,所以晶体管检测先要测量两个PN结是否正常。检测时,万用表拨至R×100Ω或R×1kΩ档,测量PNP型或NPN型晶体管集电极和基极之间的正、反向电阻(即测量集电结的正、反向电阻),然后再测量发射极与基极之间的正、反向电阻(即测量发射结的正、反向电阻)。正常时,集电结和发射结正向电阻都比较小,约几百欧至几千欧,反向电阻都很大,约几百千欧至无穷大。

(2)测量集电极与发射极之间的正、反向电阻

对于PNP型晶体管,红表笔接集电极,黑表笔接发射极,测得为正向电阻,正常约十几千欧至几百千欧(用R×1kΩ档测得),互换表笔测得为反向电阻,与正向电阻阻值相近;对于NPN型晶体管,黑表笔接集电极,红表笔接发射极,测得为正向电阻,互换表笔测得为反向电阻,正常时正、反向电阻阻值相近,约几百千欧至无穷大。如果晶体管任意一个PN结的正、反向电阻不正常,或发射极与集电极之间正、反向电阻不正常,说明晶体管损坏。如发射结正、反向电阻阻值均为无穷大,说明发射结开路;集、射之间阻值为0,说明集电极与发射极之间击穿短路

综上所述,一个晶体管的好坏检测需要进行6次测量,其中测发射结正反向电阻各一次(两次),集电结正、反向电阻各一次(两次),集电极与发射极之间的正反向电阻各一次(两次)。只有这6次检测都正常才能说明晶体管是正常的,只要有一次测量发现不正常,该晶体管就不能使用。
