固定电阻器的功能与额定功率介绍

1.外形与图形符号

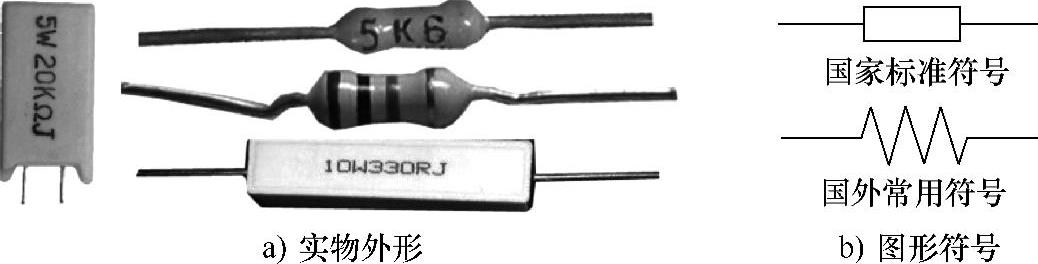

固定电阻器是一种阻值固定不变的电阻器。常见固定电阻器的实物外形如图4-1a所示，固定电阻器的图形符号如图4-1b所示，在图4-1b中，上方为国家标准的电阻器符号，下方为国外常用的电阻器符号（在一些国外技术资料中常见）。

图4-1 固定电阻器

2.功能

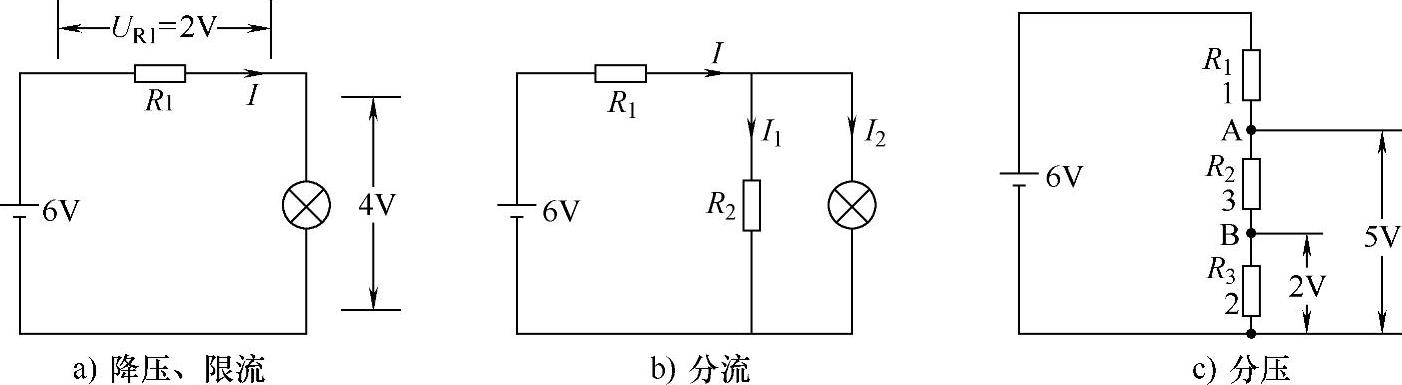

固定电阻器的主要功能有降压、限流、分流和分压。固定电阻器功能说明如图4-2所示。

（1）降压、限流

在图4-2a所示电路中，电阻器R₁与灯泡串联，如果用导线直接代替R₁，加到灯泡两端的电压有6V，流过灯泡的电流很大，灯泡将会很亮，串联R₁后，由于R₁上有2V电压，灯泡两端的电压就被降低到4V，同时由于R₁对电流有阻碍作用，流过灯泡的电流也就减小。电阻器R₁在这里就起着降压、限流功能。

（2）分流

在图4-2b所示电路中，电阻器R₂与灯泡并联在一起，流过R₁的电流I除了一部分流过灯泡外，还有一路经R₂流回到电源，这样流过灯泡的电流减小，灯泡变暗。R₂的这种功能称为分流。

图4-2 固定电阻器的功能说明

（3）分压

在图4-2c所示电路中，电阻器R₁、R₂和R₃串联在一起，从电源正极出发，每经过一个电阻器，电压会降低一次，电压降低多少取决于电阻器阻值的大小，阻值越大，电压降低越多，图中的R₁、R₂和R₃将6V电压分成5V和2V的电压。

3.标称阻值

为了表示阻值的大小，电阻器在出厂时会在表面标注阻值。标注在电阻器上的阻值称为标称阻值。电阻器的实际阻值与标称阻值往往有^一定的差距，这个差距称为偏差。电阻器标称阻值和偏差的标注方法主要有直标法和色环法。

（1）直标法

直标法是指用文字符号（数字和字母）在电阻器上直接标注出阻值和偏差的方法。直标法的阻值单位有欧（Ω）、千欧（kΩ）和兆欧（MΩ）。

偏差大小表示一般有两种方式：一是用罗马数字Ⅰ、Ⅱ、Ⅲ分别表示偏差为±5%、±10%、±²0%，如果不标注偏差，则偏差为±20%；二是用字母来表示，各字母对应的偏差见表4-1，如J、K分别表示偏差为±5%、±10%。

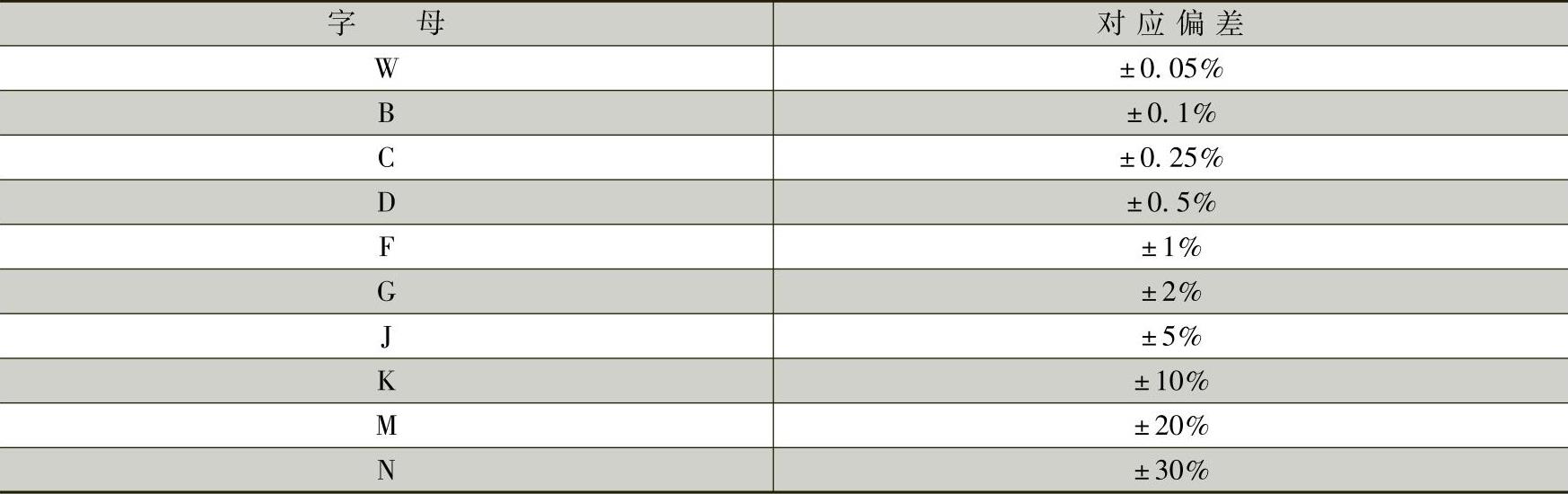

表4-1 字母与阻值偏差对照表

直标法常见形式主要有以下几种：

1）用“数值+单位+偏差”表示。例如标注12kΩ±10%、12kΩⅡ、12kΩ10%、12kΩK，虽然误差标注形式不同，但都表示电阻器的阻值为12kΩ，偏差为±10%。

2）用单位代表小数点表示。例如1k2表示1.2kΩ，3M3表示3.3MΩ，3R3（或3Ω3）表示3.3Ω，R33（或Ω33）表示0.33Ω。

3）用“数值+单位”表示。这种标注法没标出偏差，表示偏差为±20%。例如分别标注12kΩ、12k，表示的阻值都为12kΩ，偏差为±20%。

4）用数字直接表示。一般1kΩ以下的电阻器采用这种形式，例如12表示12Ω，120表示120Ω。

（2）色环法

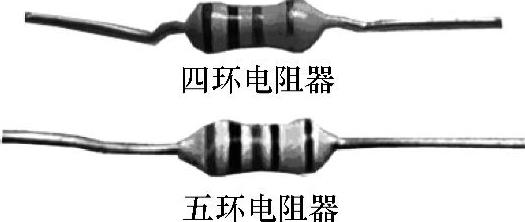

色环法是指在电阻器上标注不同颜色圆环来表示阻值和偏差的方法。图4-3所示的两个电阻器就采用了色环法来标注阻值和偏差，其中一只电阻器上有四条色环，称为四环电阻器，另一只电阻器上有五条色环，称为五环电阻器，五环电阻器的阻值精度较四环电阻器更高。

图4-3 色环电阻器

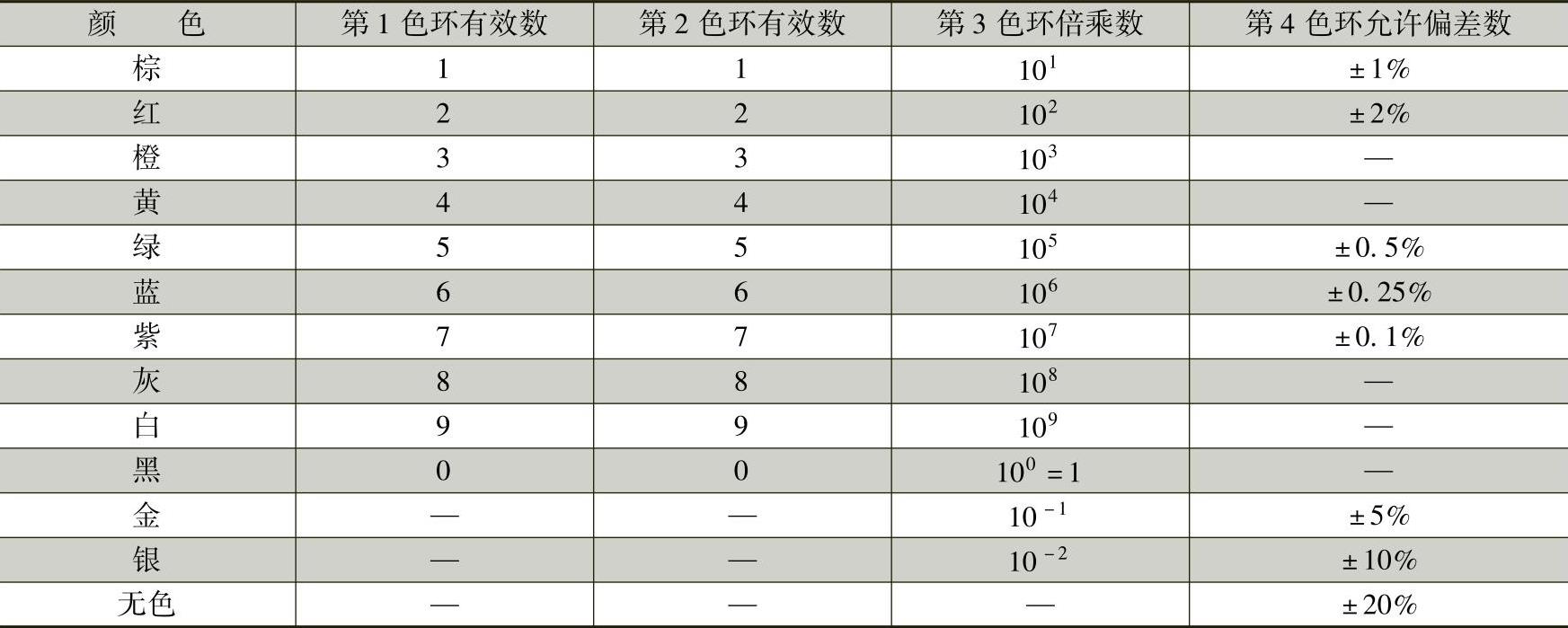

1）色环含义。要正确识读色环电阻器的阻值和偏差，须先了解各种色环代表的意义。色环电阻器各色环代表的意义见表4-2。

表4-2 色环电阻器各色环代表的意义

(www.zuozong.com)

2）四环电阻器的识读。四环电阻器阻值和偏差的识读如图4-4所示。四环电阻器的识读具体过程如下。

第一步：判别色环排列顺序。四环电阻器色环顺序判别规律如下：

①四环电阻器的第四条色环为偏差环，^一般为金色或银色，因此如果靠近电阻器一个引脚的色环颜色为金、银色，该色环必为第四环，从该环向另一引脚方向排列的三条色环顺序依次为三、二、一。

②对于色环标注标准的电阻器，一般第四环与第三环间隔较远。

第二步：识读色环。按照第一、二环为有效数环，第三环为倍乘数环，第四环为偏差数环，再对照表4-2各色环代表的数字识读出色环电阻器的阻值和偏差。

③五环电阻器的识读。五环电阻器阻值和偏差的识读方法与四环电阻器基本相同，不同在于五环电阻器的第一、二、三环为有效数环，第四环为倍乘数环，第五环为偏差数环。另外，五环电阻器的偏差数环颜色除了有金色、银色外，还可能是棕、红、绿、蓝和紫色。五环电阻器的识读如图4-5所示。

图4-4 四环电阻器阻值和偏差的识读

图4-5 五环电阻器阻值和偏差的识读

4.额定功率

额定功率是指在一定的条件下电阻器长期使用允许承受的最大功率。电阻器额定功率越大，允许流过的电流越大。

固定电阻器的额定功率要按国家标准进行标注，其标称系列有1/8W、1/4W、1/2W、1W、2W、5W和10W等。小电流电路一般采用功率为1/8～1/2W的电阻器，而大电流电路常采用1W以上的电阻器。

电阻器额定功率的识别方法主要有以下几点：

1）对于标注了功率的电阻器，可根据标注的功率值来识别功率大小。图4-6a所示的电阻器标注的额定功率值为10W，阻值为330Ω，偏差为±5%。

图4-6 根据标注和体积识别功率

2）对于没有标注功率的电阻器，可根据长度和直径来判别其功率大小。长度和直径值越大，功率越大，图4-6b中体积一大一小两个色环电阻器，体积大的电阻器的功率更大。

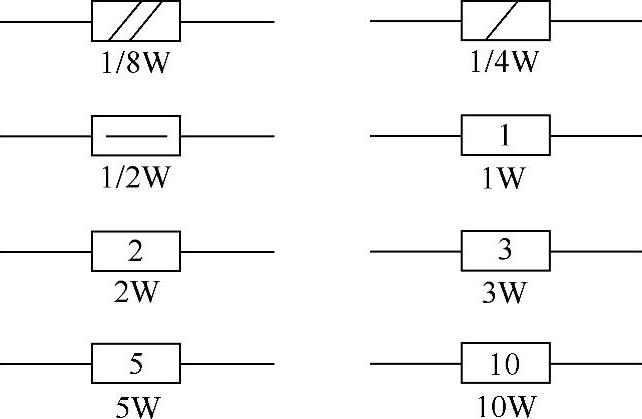

3）在电路图中，为了表示电阻器的功率大小，一般会在电阻器符号上标注一些标志。电阻器上标注的标志与对应功率值如图4-7所示，1W以下用线条表示，1W以上的直接用数字表示功率大小（旧标准用罗马数字表示）。

5.常见故障及检测

固定电阻器常见故障有开路、短路和变值。检测固定电阻器使用万用表的欧姆档。

在检测时，先识读出电阻器上的标称阻值，然后选用合适的档位并进行欧姆校零，测量时为了减小测量误差，应尽量让万用表表针指在欧姆刻度线中央，若表针在刻度线上过于偏左或偏右时，应切换更大或更小的档位重新测量。

固定电阻器的检测如图4-8所示（以测量一只标称阻值为2kΩ的色环电阻器为例），具体步骤如下所述：

图4-7 电路图中电阻器的功率标注方法

图4-8 固定电阻器的检测

第一步：将万用表的档位开关拨至×100Ω档。

第二步：进行欧姆校零。将红、黑表笔短路，观察表针是否指在欧姆刻度线的“0”刻度处，若未指在该处，应调节欧姆校零旋钮，让表针准确指在“0”刻度处。

第三步：将红、黑表笔分别接电阻器的两个引脚，再观察表针指在欧姆刻度线的位置，图中表针指在刻度“20”，那么被测电阻器的阻值为20×100Ω=2000Ω=2kΩ。

若万用表测量出来的阻值与电阻器的标称阻值相同，说明该电阻器正常（若测量出来的阻值与电阻器的标称阻值有些偏差，但在偏差允许范围内，电阻器也算正常）；若测量出来的阻值为∞，说明电阻器开路；若测量出来的阻值为0，说明电阻器短路；若测量出来的阻值大于或小于电阻器的标称阻值，并超出偏差允许范围，说明电阻器变值。
