数字式钳形表的使用方法与技巧

1.实物外形及面板介绍

图3-20是一种常用的数字式钳形表，它除了有钳形表的无须断开电路就能测量交流电流的功能外，还具有部分数字万用表的功能。在使用数字万用表的功能时，需要用到测量表笔。

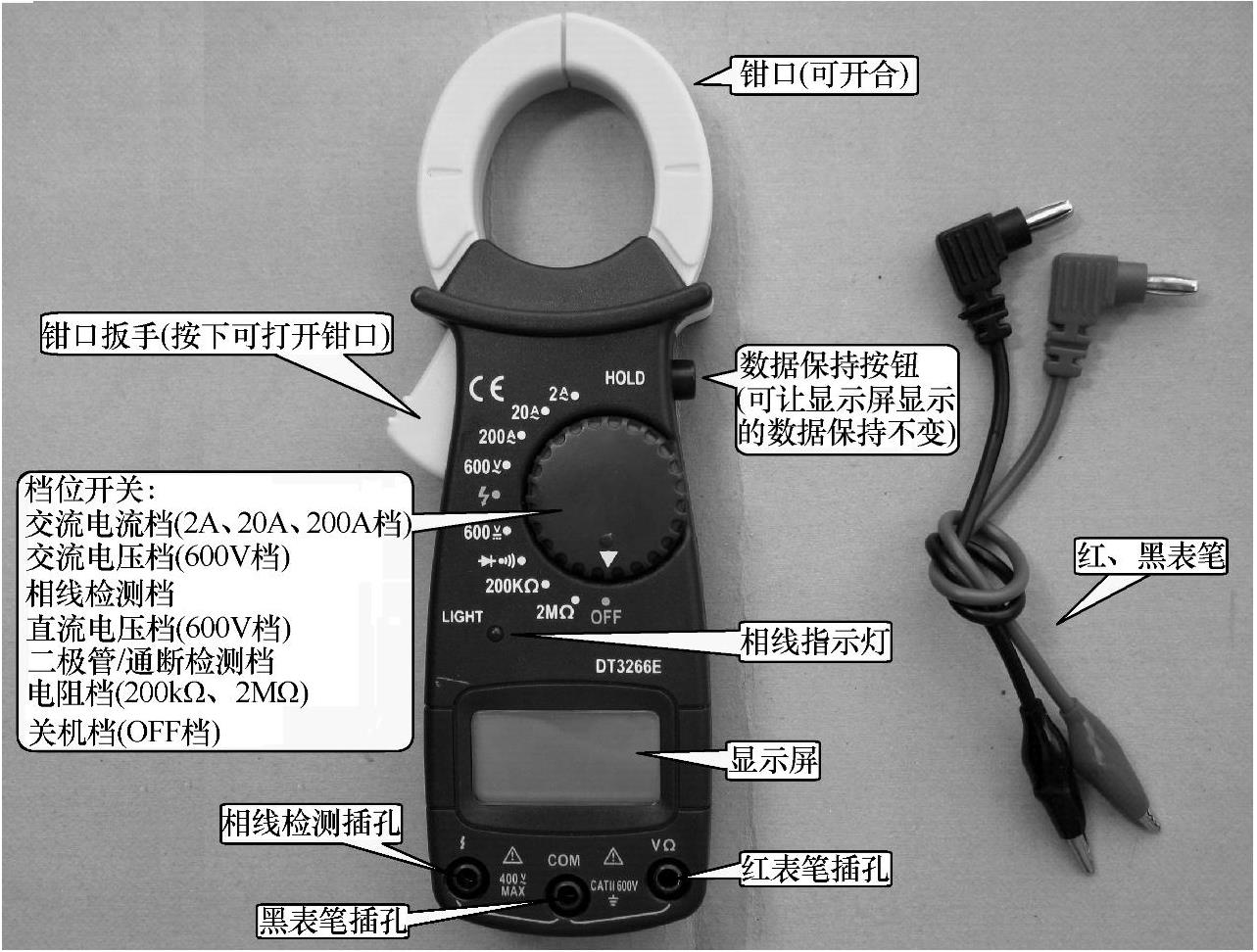

图3-20 一种常用的数字式钳形表

2.使用方法

（1）测量交流电流

为了便于用钳形表测量用电设备的交流电流，可按图3-21所示制作一个电源插座，利用该插座测量电烙铁的工作电流的操作如图3-22所示。

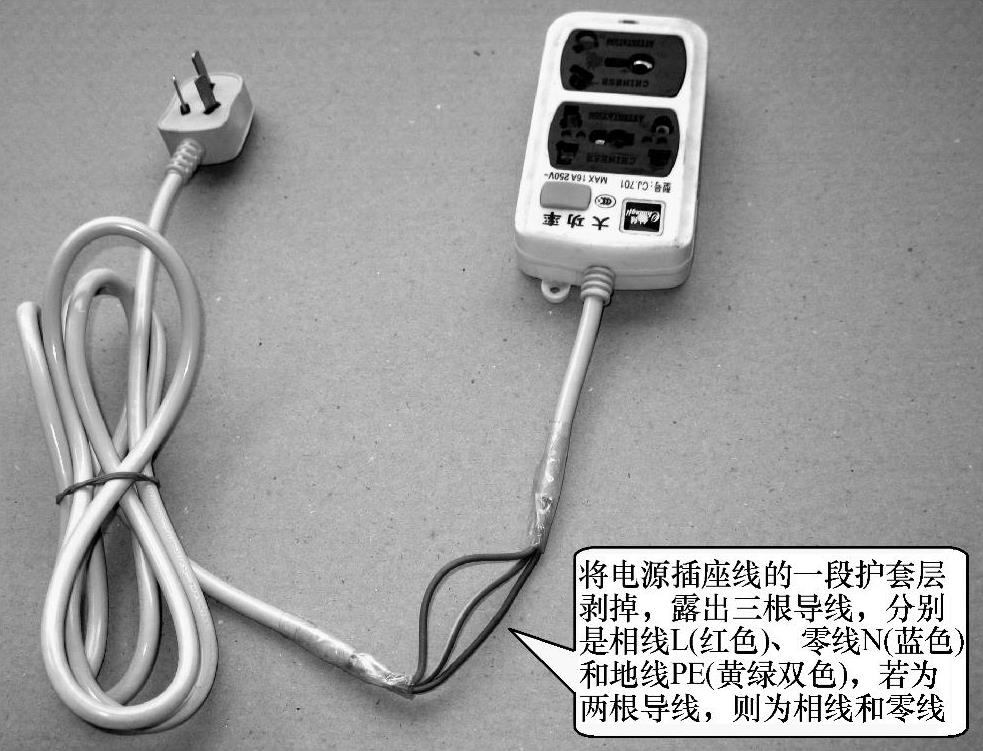

图3-21 制作一个便于用钳形表测量用电设备的交流电流的电源插座

（2）测量交流电压

用钳形表测量交流电压需要用到测量表笔，测量操作如图3-23所示。(www.zuozong.com)

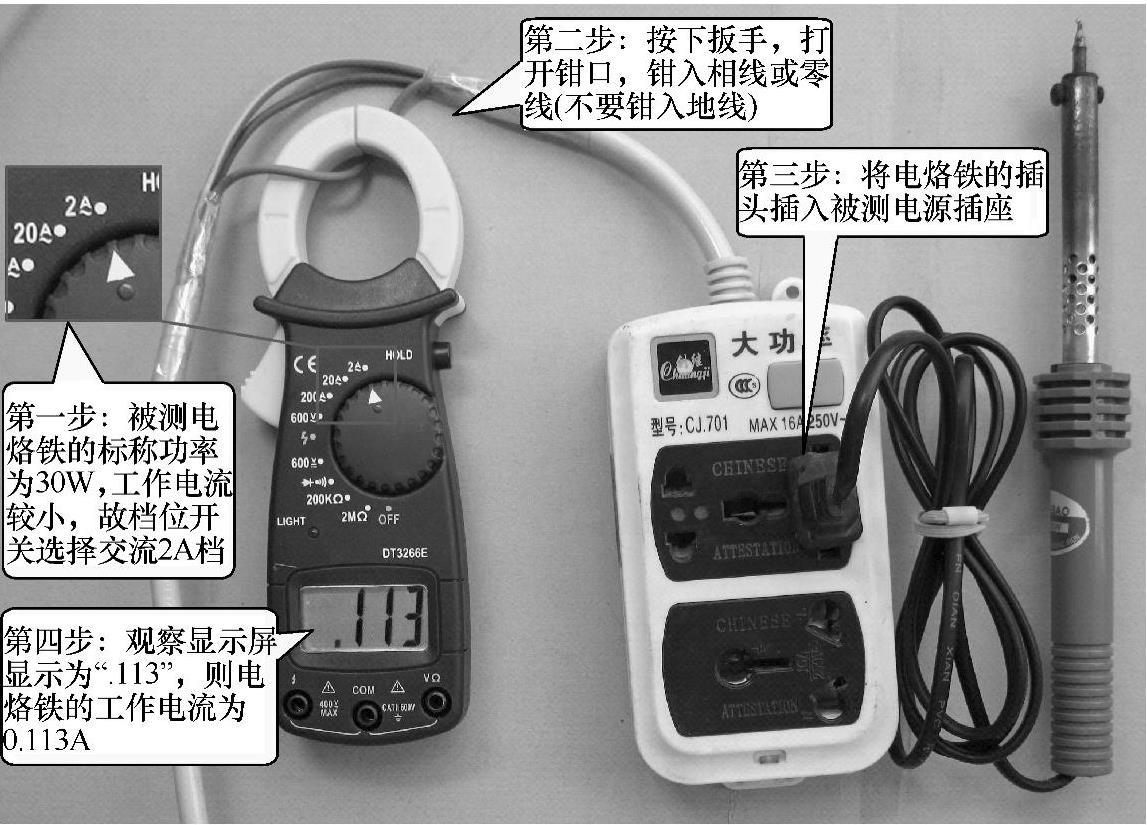

图3-22 用钳形表测量电烙铁的工作电流

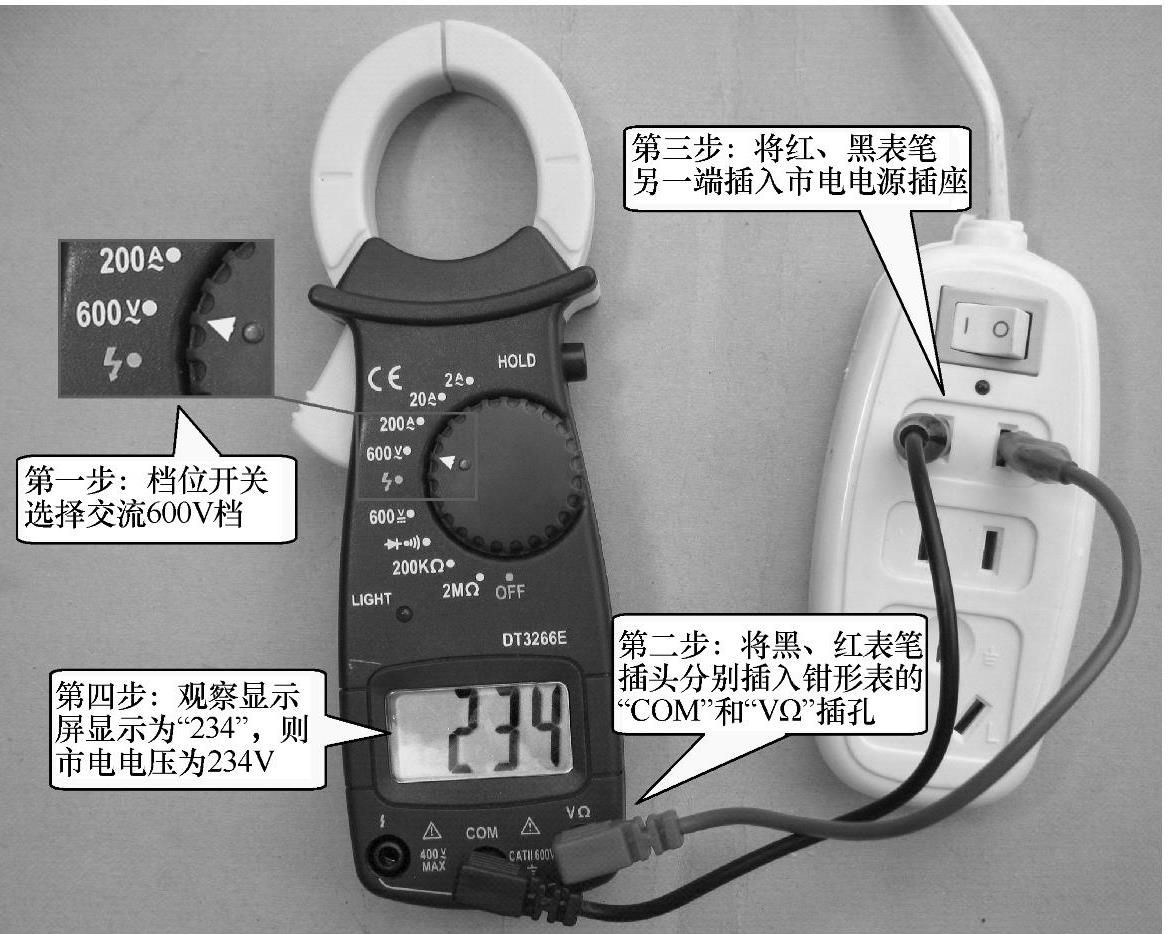

图3-23 用钳形表测量交流电压

（3）判别相线

有的钳形表具有相线检测档，利用该档可以判别出相线。用钳形表的“相线检测”档判别相线的测量操作如图3-24所示。

如果数字式钳形表没有相线检测档，也可以用交流电压档来判别相线。在检测时，钳形表选择交流电压20V以上的档位，一只手捏着黑表笔的绝缘部位，另一只手将红表笔先后插入电源插座的两个插孔，同时观察显示屏显示的感应电压大小，以显示感应电压值大的一次为准，红表笔插入的为相线插孔。

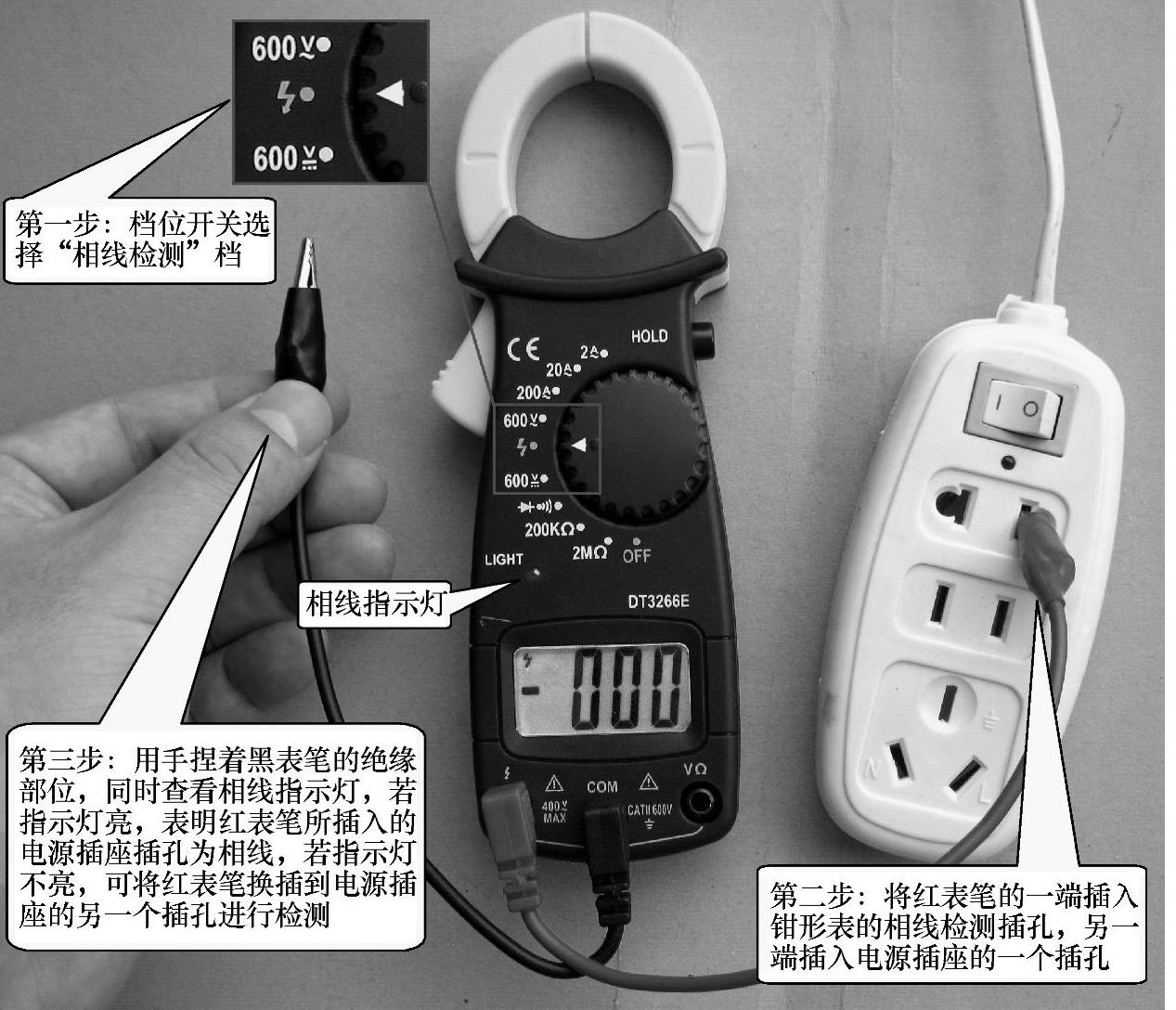

图3-24 用钳形表的“相线检测”档判别相线
