如何绘制椭圆弧？从属性设置开始

圆弧与椭圆弧的绘制是同一个过程，圆弧实际上是椭圆弧的一种特殊形式。

执行方式：

■菜单栏：“Place”→“Elliptical Arc”。

■工具栏：单击工具栏的按钮。

操作步骤：

（1）执行该命令，鼠标变成十字形状。

（2）移动鼠标到需要放置椭圆弧的位置处，单击鼠标左键第1次确定椭圆弧的中心，第2次确定椭圆弧长轴的长度，第3次确定椭圆弧短轴的长度，第4次确定椭圆弧的起点，第5次确定椭圆弧的终点，从而完成椭圆弧的绘制。

（3）此时鼠标仍处于绘制椭圆弧的状态，重复上一步的操作即可绘制其他的椭圆弧。

（4）单击鼠标右键或者按下<Esc>键便可退出操作。

选项说明：

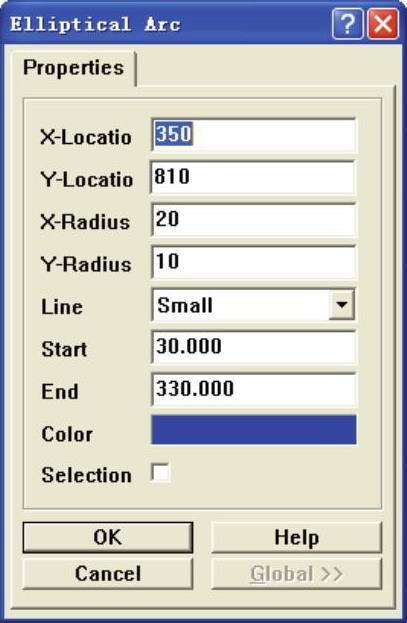

双击需要设置属性的椭圆弧（或在绘制状态下按<Tab>键），系统将弹出相应的椭圆弧属性编辑对话框，如图3-29所示。(www.zuozong.com)

●“Line Width”下拉列表框：设置弧线的线宽，有“Smallest”、“Small”、“Medium”和“Large”4种线宽可供用户选择。

●“X_-Radius”文本框：设置椭圆弧X方向的半径长度。

●“Y_-Radius”文本框：设置椭圆弧Y方向的半径长度。

●“Start Angle”文本框：设置椭圆弧的起始角度。

●“End Angle”文本框：设置椭圆弧的结束角度。

●“Color”选项：设置椭圆弧的颜色。

图3-29 椭圆弧的属性编辑对话框

●“X_-Location”“Y-Location”文本框：设置椭圆弧的位置。 属性设置完毕后单击按钮关闭设置对话框。 对于有严格要求的椭圆弧的绘制，一般应先在该对话框中进行设置，然后再放置图形。这样在原理图中不移动鼠标，连续单击5次即可完成放置操作。
