开滦集团某矿14水平西翼1石门永久避难硐室

（一）工程概况

开滦集团某矿井14水平永久避难硐室开凿，设计长度32.4m，设计为直墙半圆拱断面，墙高1.1m，净高3.1m，净宽4m。岩性以深灰色粉砂岩为主，岩石平均普氏系数f=4.2。该施工段设计涌水量80m³/h，据地质报告，本矿井按低瓦斯矿井考虑。

该硐室采用浅孔爆破，锚网喷支护，全断面一次成巷方法，喷射混凝土（配比为水泥∶细砂∶砂石=1∶2∶2），厚度为200mm，树脂锚杆间排距为800mm×800mm，锚杆长度为2200m，直径为ϕ22.5mm。金属网片采用ϕ6.5mm圆钢制作，网格100mm×100mm。

（二）工程规格

永久避难硐室在1石门老配电室靠近415回风斜井下口变断面处北帮开口施工，与1石门老配电室成74°58′50″角，规格为4.0m×3.1m，底洼200mm，工程量约31m，与14水平西翼轨道大巷贯通。该永久避难硐室的位置图如图5⁃4所示。

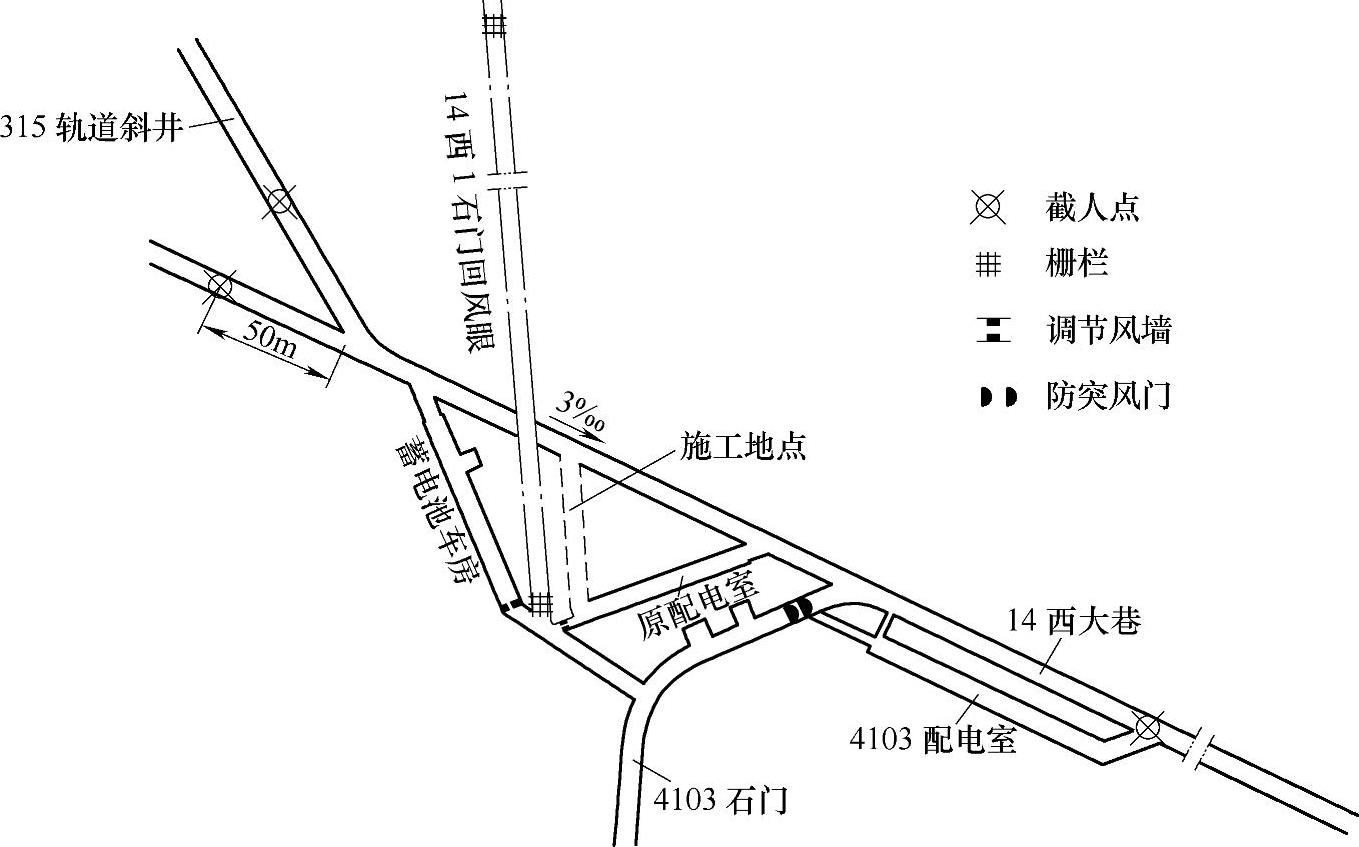

图5⁃4 永久避难硐室位置图

（三）施工方法

1）严格按施工图样和所给导线施工。避难硐室比大巷底高200mm。

2）巷道开口施工方法：开口施工要浅打眼，少装药，放小炮；眼深1.0～1.2m；槽眼装药量不超过450g/眼，周边眼装药量不超过150g/眼，其他炮眼装药量不超过300g/眼；开口施工不超过2m，要及时锁口成型，然后正常掘进。

3）永久支护：采用两次锚喷网支护。第一次永久支护时，要求先初喷成型，浆厚不少于80mm，再打锚杆上网（从起锚点开始上网），网外浆厚20mm，总支护厚度不少于100mm。使用树脂锚杆，锚杆间排距800mm。岩石稳定时，起锚点平下500mm（1.5m平线，下同）；岩石破碎或遇薄煤层时，立即喷浆封闭围岩，起锚点平下1.0m。

4）施工中按设计图样要求预留防爆密闭门墙位置，防爆密闭门墙周边掏槽深度不小于300mm，且必须掏到实槎。

（四）施工图预算

1.计算工程量

1）总长度：32.4m

2）掘进断面面积：S=B₁（0.39B₁+h₂）=4.2×（0.39×4.2+1.1）m²=11.5m²

3）掘进体积：V=11.5×32.4m³=372.6m³

4）混凝土喷墙体积：V=2×（1.1+0.1）×0.2×32.4m³=15.55m³

5）混凝土喷拱体积：V=1.57×（B+T）×T×32.4=1.57×（4+0.2）×0.2×32.4m³=42.73m³

6）架设锚杆数量：（32.4/0.8）×9根=365根

7）锚杆制作数量：365×1.02根=372根

8）金属网制作敷设质量（t）：

单个网质量：0.26×1×11×2×1.02kg=5.83kg

网片数：1.57×（B+T）×T×32.4个=213.65/0.9/0.9个=264个

总质量：5.83×264/1000t=1.539t

9）底板浇筑体积：4×32.4×0.2m³=25.92m³

2.查定额计算工料机费用

1）掘进费用：掘进工程量×基价（2379）

（372.6/100）×16501元=61483元

其中，人工：3.726×9739元=36288元

材料：3.726×2448元=9121元

机械：3.726×4314元=16074元

2）喷墙费用：喷墙体积×基价（2697）

（15.55/100）×61104元=9502元

其中，人工：0.1555×18779元=2920元

材料：0.1555×34186元=5316元

机械：0.1555×8139元=1266元

3）喷拱费用：喷拱体积×基价（2698）

（42.73/100）×71111元=30386元

其中，人工：（42.73/100）×22337元=9545元

材料：（42.73/100）×39393元=16832元

机械：（42.73/100）×9381元=4009元

4）锚杆架设费：架设数量×基价（2708）

（365/100）×4395元=16042元

其中，人工：3.65×1633元=5960元

材料：3.65×313元=1143元

机械：3.65×2449元=8939元

5）锚杆制作费：制作量×基价（3534）(www.zuozong.com)

（372/100）×4235元=15754元

其中，人工费：3.72×265元=986元

材料费：3.72×3560元=13243元

机械费：3.72×410元=1525元

6）金属网制作铺设费：铺设量×基价（3468）

1.539×5681元=8743元

其中，人工费：1.539×1306元=2010元

材料费：1.539×3497元=5382元

机械费：1.539×878元=1351元

7）浇筑底板费：浇筑体积×基价（3158）

（25.92/100）×38001元=9850元

其中，人工费：0.2592×10673元=2767元

材料费：0.2592×27328元=7083元

机械费：无

8）井巷工程辅助费：井巷工程量×基价（7759）

（32.4/100）×5925元=1920元

其中，人工费：0.324×3038元=984元

材料费：0.324×516元=168元

机械费：0.324×2371元=768元

9）供热系统费：井巷工程量×基价（8074）

（32.4/100）×524元=170元

其中，人工费：0.324×28元=9元

材料费：0.324×82元=27元

机械费：0.324×414元=134元

10）直接工程费合计：（61483+9502+30386+16042+15754+8743+9850+1920+170）元

=153850元

其中，人工费：（36288+2920+9545+5960+986+2010+2767+984+9）元=61469元

材料费：（9121+5316+16832+1143+13243+5382+7083+168+27）元=58315元

机械费：（16074+1266+4009+8939+1525+1351+768+134）元=34066元

3.计取各项管理费用

直接工程费=∑分部分项工程费=∑人工费+∑材料费+∑机械费=153850元

企业管理费=153850元×11.85%=18231元

利润=（153850+18231）元×7.26%=12493元

组织措施费=（153850+18231+12493）元×7.42%=13695元

规费=（153850+18231+12493+13695）元×7.358%=14589元

税金=（153850+18231+12493+13695+14589）元×3.41%=7258元

工程造价=直接工程费+企业管理费+利润+组织措施费+规费+税金

=（153850+18231+12493+13695+14589+7258）元=220116元

经济指标=220116/32.4元/m=6794元/m

开滦集团某矿14水平西翼1石门永久避难硐室工程预算总表见表5⁃13。查定额计算工料费用表见表5⁃14。分项工程量计算表见表5⁃15。

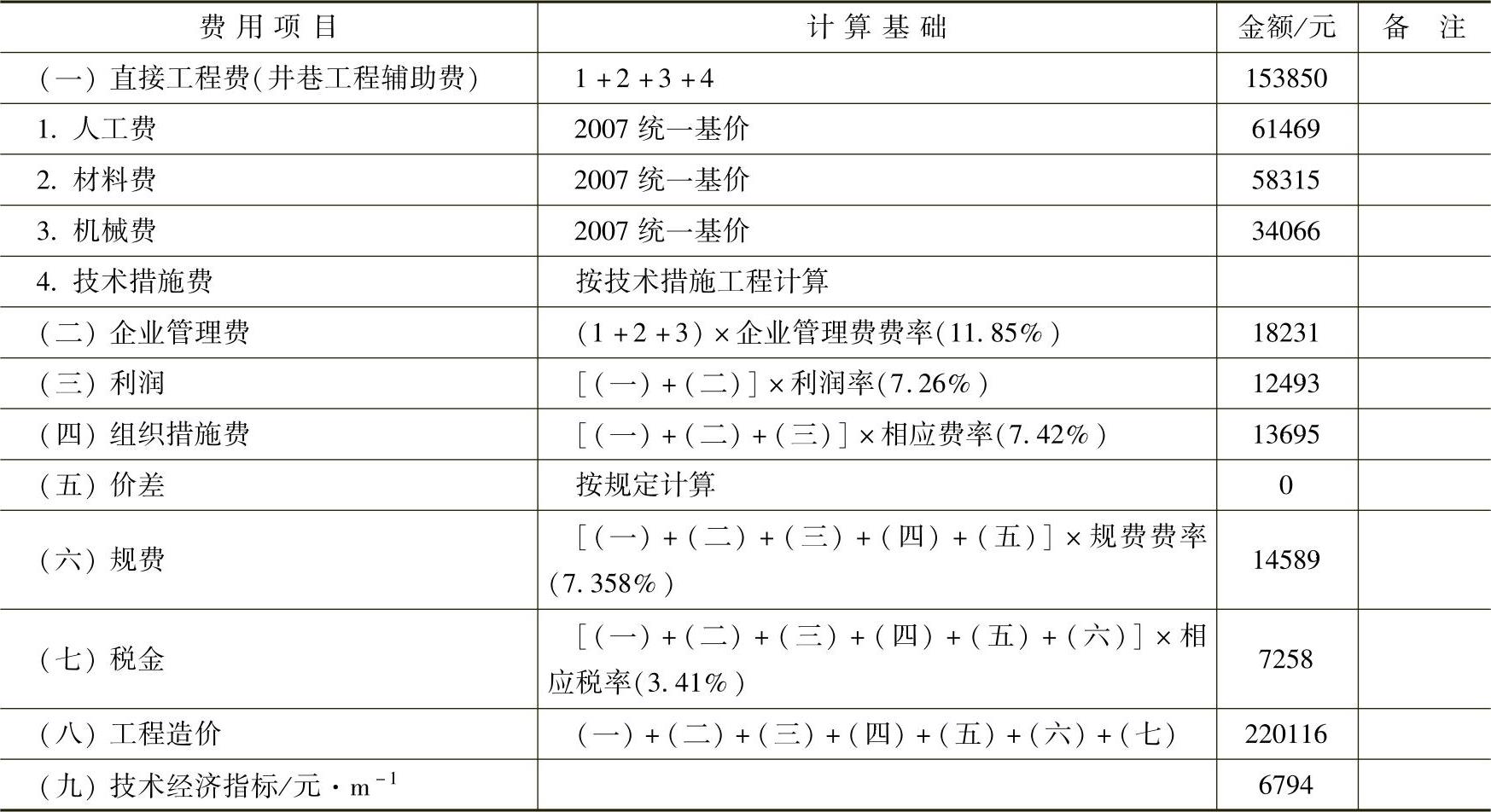

表5⁃13 开滦集团某矿14水平西翼1石门永久避难硐室工程预算总表

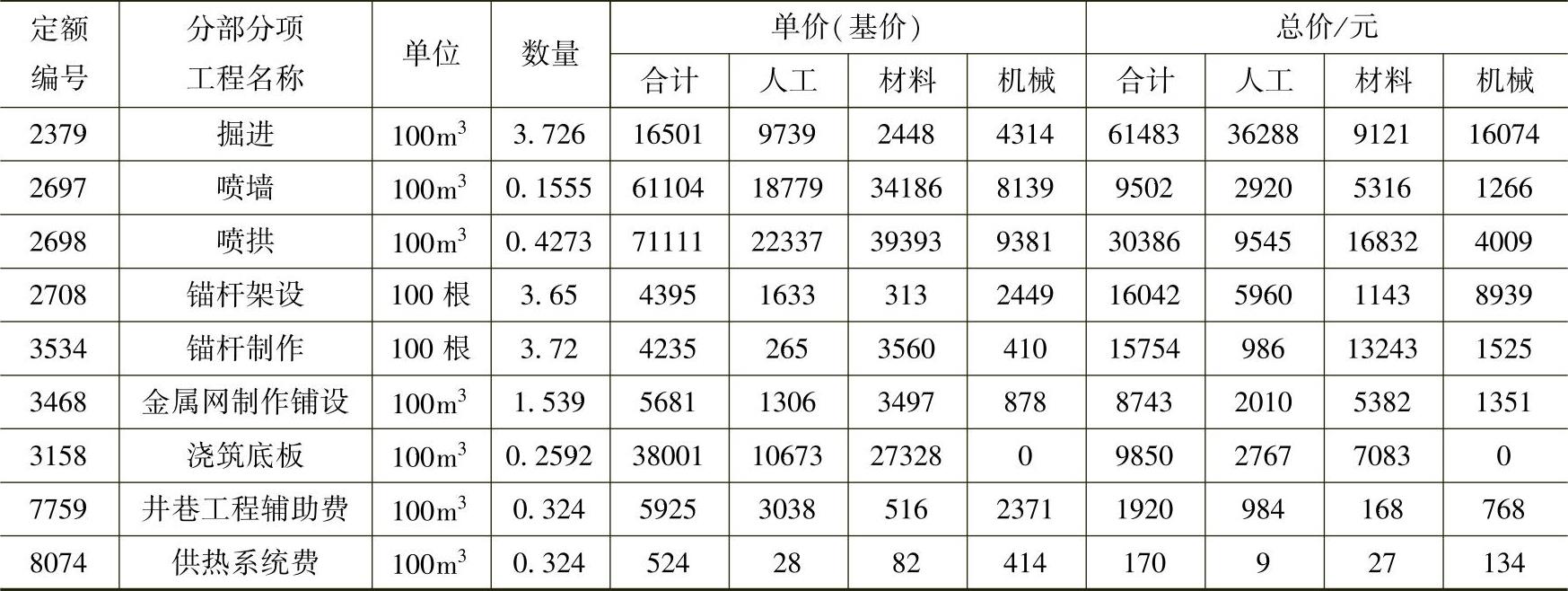

表5⁃14 查定额计算工料费用表

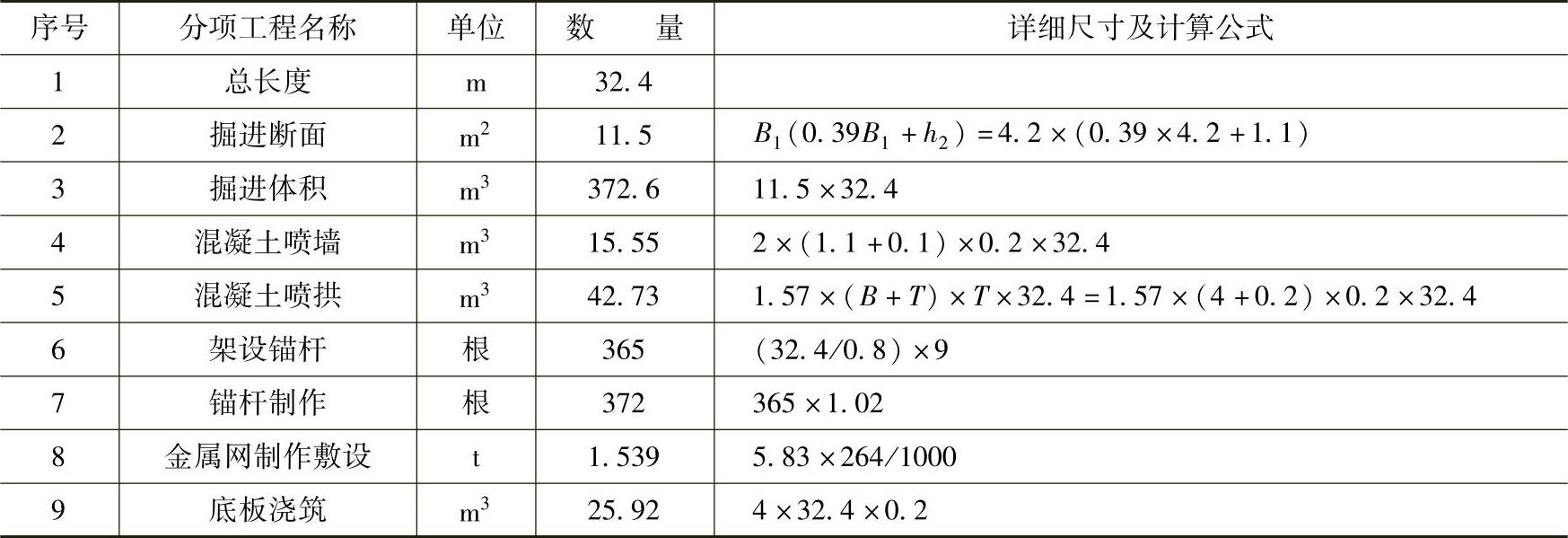

表5⁃15 分项工程量计算表
