1.西门子840D系统的MMC103
MMC是英文Man Machine Communication的缩写，中文意思为人机通信，实际上是系统操作面板控制单元。MMC本质上讲是一台功能齐全的工控PC计算机，采用奔腾CPU，带有硬盘，NC使用的机床数据和程序都可以存储在硬盘中，而且西门子840D和810D系统都可使用MMC。
MMC是人机交流的界面，通过为其配套的显示操作部件（OP系列操作面板），MMC可以编辑、修改和存储机床加工程序，观察程序运行和机床状态，修改保存机床数据，诊断系统故障等等，它是数控单元的上位机。
MMC系列有MMC101、MM102和MMC103等型号，现在新一代的操作面板控制单元有PCU20、PCU50和PCU70。
MMC103正面是显示器和系统键盘，背面有各种接口与系统其他部件相连接，图2-24是MMC103背面接口示意图。各接口功能见表2-18。图2-25是MMC与MCP、NCU的连接示意图。
图2-24 MMC103的背面接口示意图

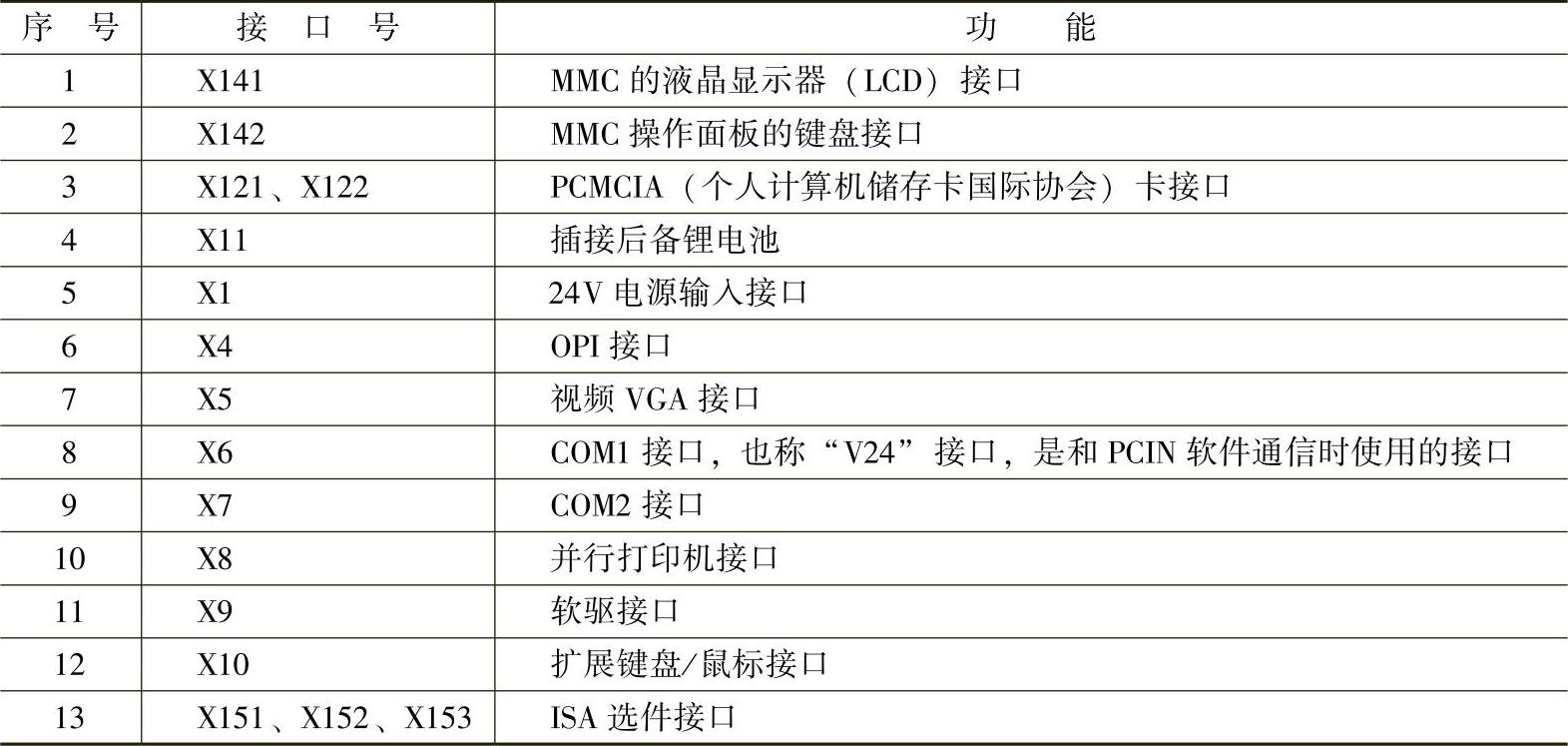

表2-18 MMC103接口功能表

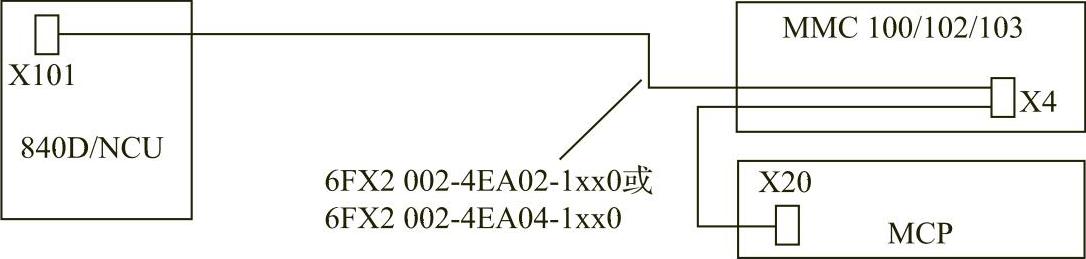

图2-25 MMC和MCP、NCU的连接(www.zuozong.com)
2.机床控制面板MCP
机床控制面板MCP是英文Machine Control Panel的缩写，840D有两种机床控制面板，车床型MCP和铣床型MCP。图2-26是MCP的背面示意图，其正面为按键和指示灯。

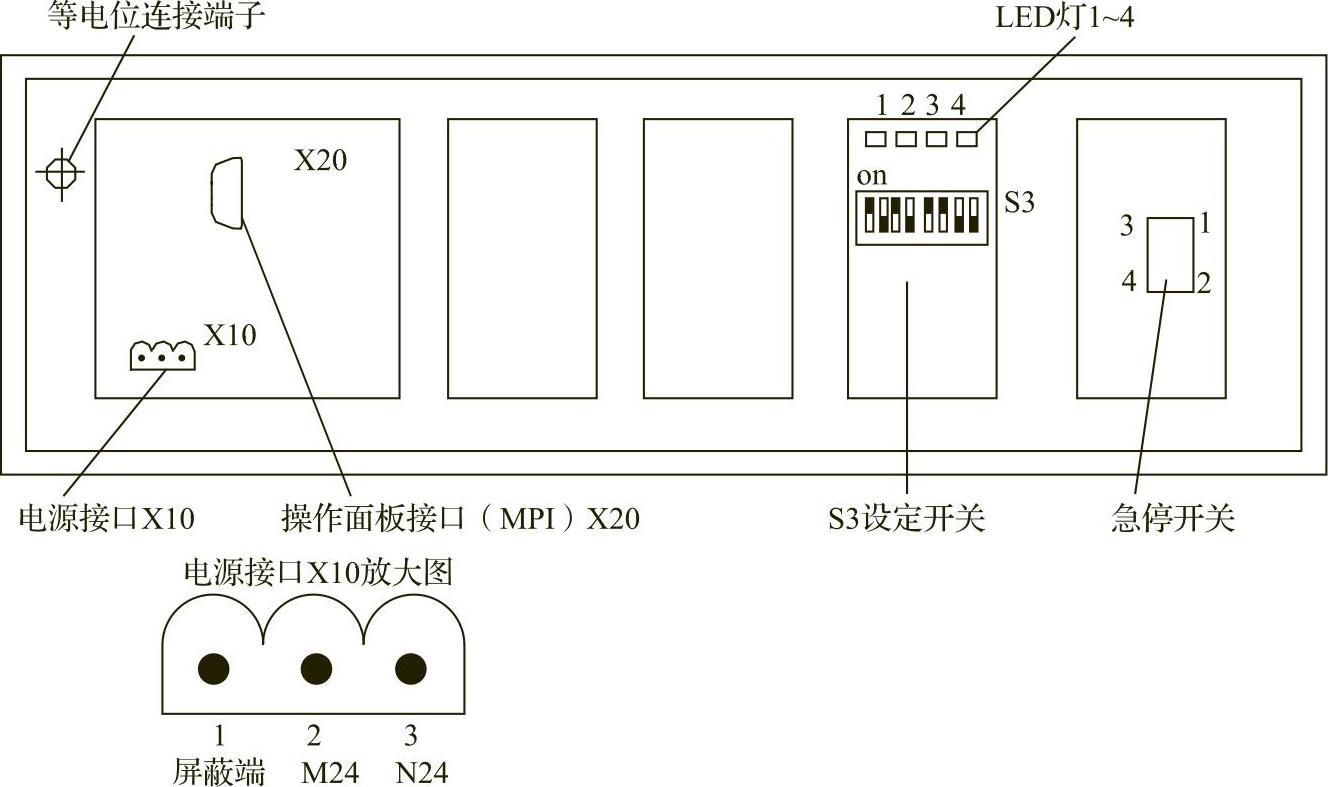

图2-26 MCP的背面示意图
MCP背面上有4个LED指示灯，指示MCP的一些运行状态，详见表2-19。

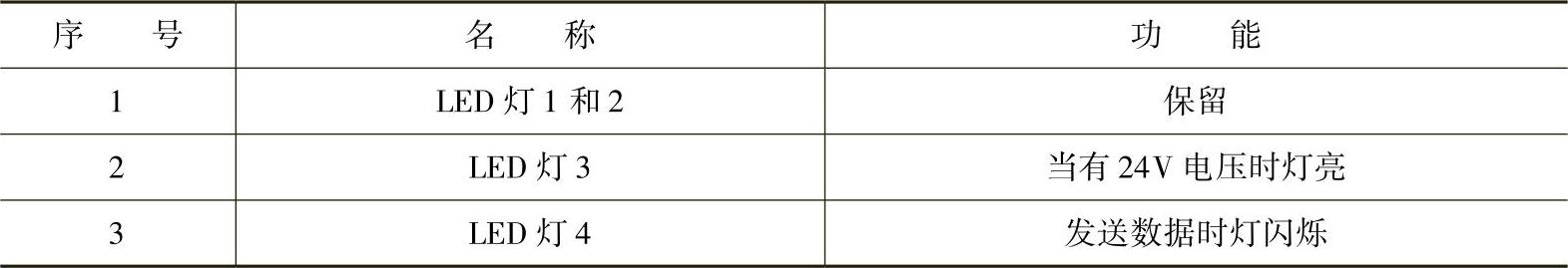

表2-19 MCP背面的LED灯功能说明
MCP机床控制面板的工作电压是DC24V。S3是8个微动开关，可以对MCP的通信节地址和波特率进行设定，详见表2-20。

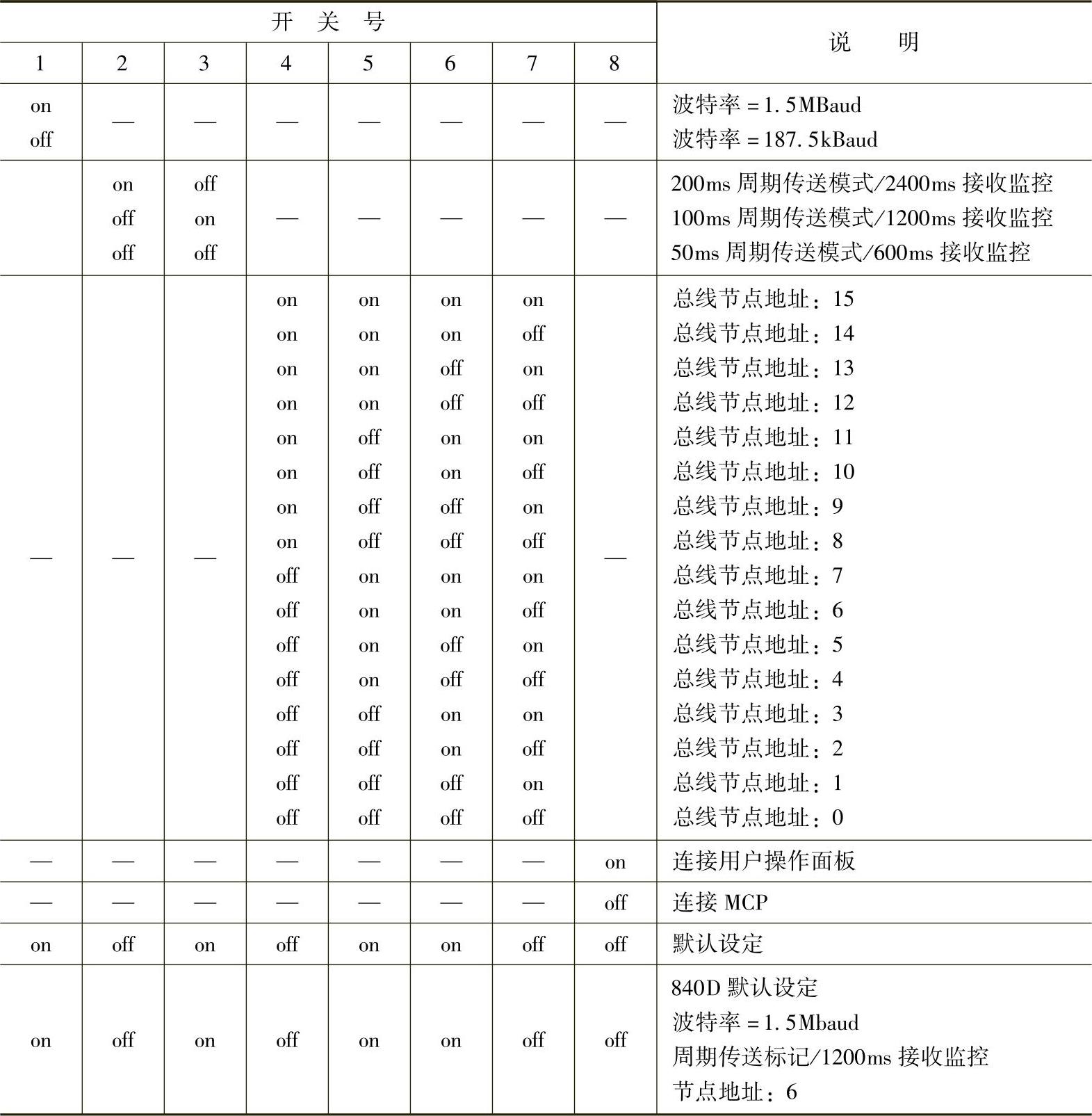

表2-20 MCP机床控制面板上S3开关的功能设置
