NCU（Numerical Control Unit）是840D系统的控制核心和信息中心，数控系统的直线插补、圆弧插补等轨迹运算和控制都是由NCU完成的，此外，PLC系统的算术运算和逻辑运算也是由NCU完成的。
西门子840D中的PLC-CPU和NC-CPU采用硬件一体化结构，合成在NCU中。
NCU包括两个部分，NCU盒和NCU控制板：
（1）NCU盒NCU盒有3个功能：
1）支撑，用来插接固定NCU控制板。
2）安装有后备电池，在下部安装后备电池，供系统断电保护数据之用。
3）安装有风扇，为NCU控制模块驱散热量。
（2）NCU控制板图2-22是西门子840D控制板的正面示图，上面有很多接口、指示灯、按钮和设定开关，下面对这些元件的功能进行介绍。

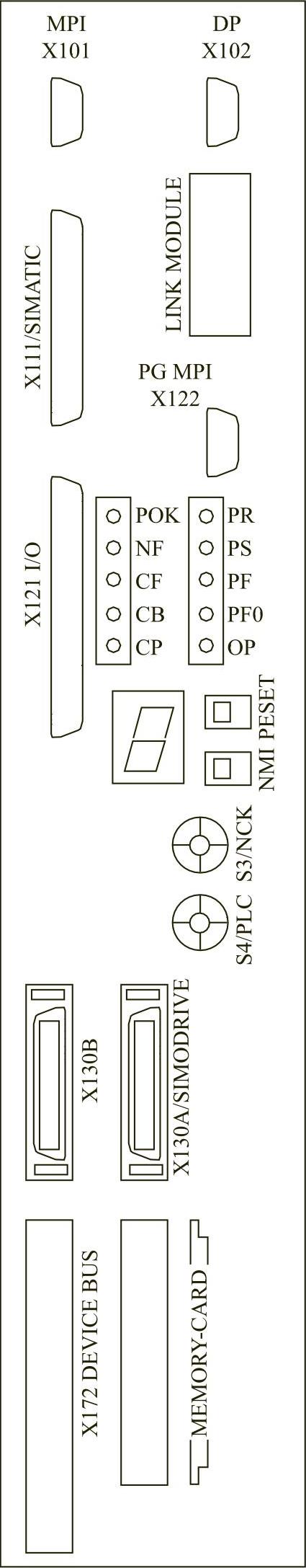

图2-22 西门子840DNCU控制板接口示意图
1.数码管显示的含义
NCU模块上有一个数码管（参见图2-23），显示系统的运行状态，数码显示含义见表2-12。(www.zuozong.com)

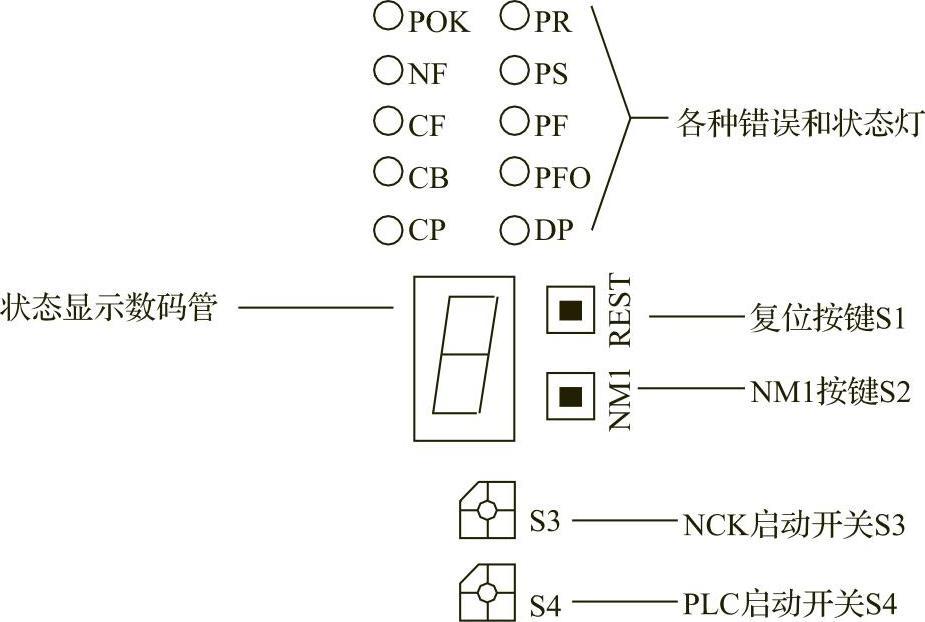

图2-23 西门子840D系统NCU模块操作及显示元件

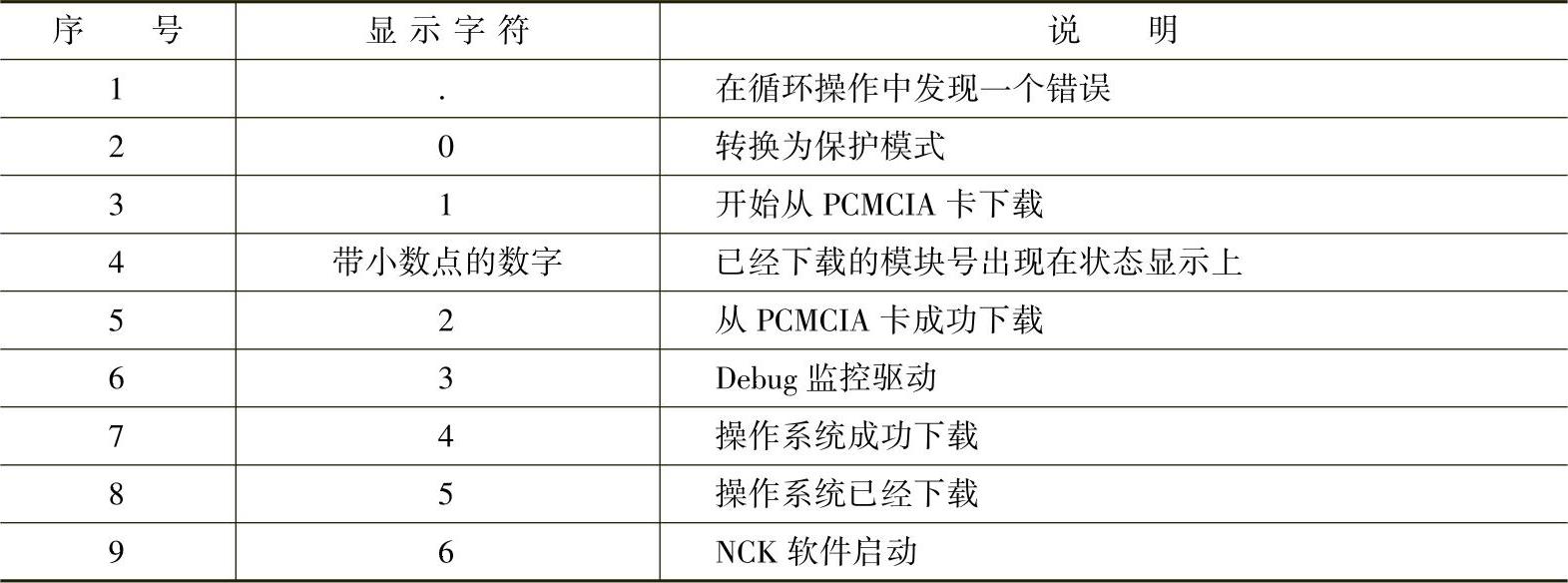

表2-12 NCU模块数码管含义速查表
2.指示灯含义
（1）NCK状态指示灯NCK模块上左面一组5个灯指示NCK的状态，其含义见表2-13。

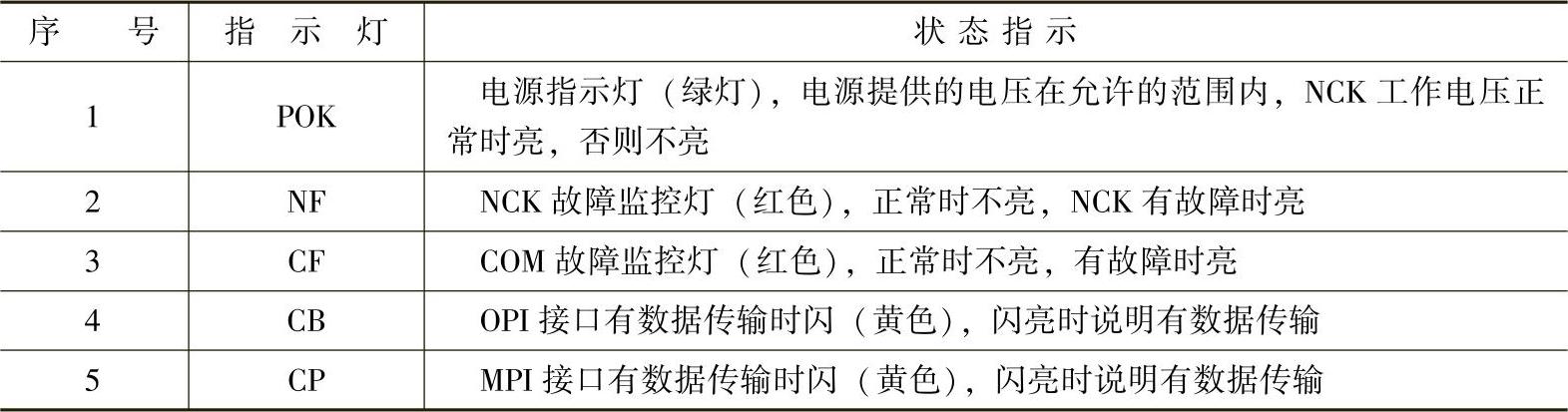

表2-13 NCK状态指示灯含义速查表
（2）PLC状态指示灯NCK模块上右面一组5个灯指示PLC的状态，其含义见表2-14。

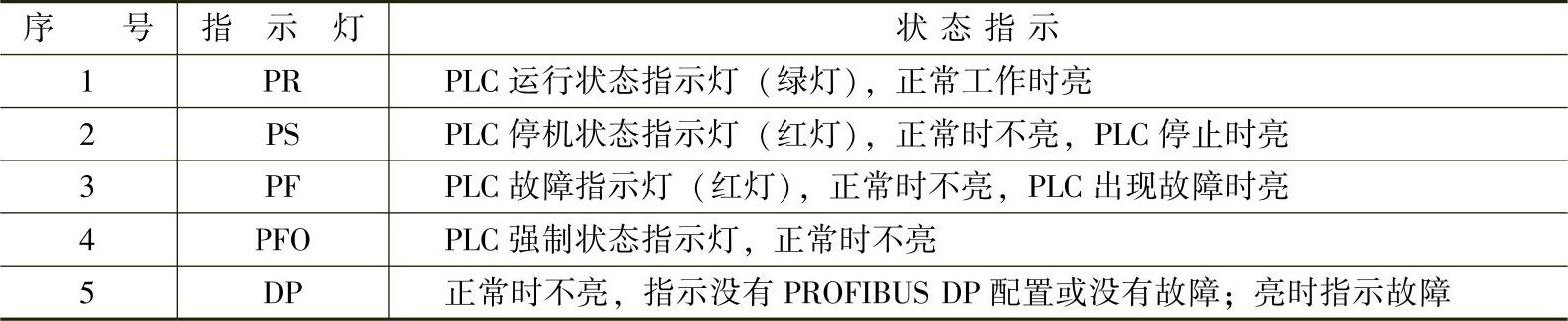

表2-14 PLC状态指示灯含义速查表
