本程控交换实验系统采用高速的CPLD/FPGA技术与单片机技术相结合的综合控制方法，内部源程序完全开放。可模拟实现实际程控系统的B、R、S、C、H等主要功能。该系统可实现4部单机进行内部交换，可实现两台实验箱之间任意两台话机的通话，并可与电信网络实现完全对接。该系统自带多种信号源，可完全模拟程控交换机的各种信号。使用MCS-51仿真开发器，可编写各种工作状态的程序，便于计算机联调。
本程控交换实验系统自带电源，采用专用低压（-24V）用户线接口电路完成二/四线变换；系统控制采用单片机与CPLD相结合来完成各种信号的产生，主叫和被叫号码显示，可编程系统等待时间等。
整套程控交换实验系统主要由14个模块组成，分别为：
1）外线及中继接口模块。主要完成电信线路接口及两套实验系统间的中继线路接口功能，由一片用户接口线芯片与切换电路组成。
2）用户接口模块1。用户接口模块共有4个，分别为一号机、二号机、三号机和四号机提供馈电及BORSCHT的绝大多数功能，提供摘机指示功能。
3）用户接口模块2。
4）用户接口模块3。
5）用户接口模块4。
6）PCM编译码模块。整个PCM模块可完成4组（8路）话音信号的编译码功能，使整个系统的4台电话的话音信号采用数字信号传输和交换。
7）显示模块。主要用来显示主叫号码、被叫号码和各功能状态。
8）信号音及振铃产生模块。提供各种信号音：忙音、拨号音、回铃音、空号音及90Vp-p的振铃信号。无需外接任何电路，并采用分立电路实现，可以让使用者掌握本电路的工作原理。(www.zuozong.com)
9）可编程开关阵列。通过控制模块对其编程来打开或关闭相应的话路通道和信号音通道。
10）键盘阵列模块。通过按键来完成系统复位、系统等待时间设定、功能选择、DTMF发送等功能。
11）控制模块一。该模块为一个CPU（W78E58），负责整个系统的工作控制。完成显示输出、键盘输入、交换控制信号产生等功能。
12）DTMF编译码模块。通过可编程专用芯片把从用户线路送来的DTMF编码信号译码成相应的数字信号，并送入控制模块进行处理；还可通过与控制模块及键盘阵列的结合使用，完成数字信号的DTMF编码输出。
13）电源模块。完成整个系统的供电、滤波。
14）控制模块二。由CPLD（EPM7128SLC84-10）组成，结合控制模块一完成系统的控制，完成显示输出、键盘输入、交换控制信号产生。整个系统的面板模块分布如图8-1所示。
各个模块都有其独立的信号输入输出口，在实验过程中要求使用者用实验导线将各模块连接，以构成实验所需电路，这样不仅加强了学习者的动手能力，同时还加深了学习者对交换系统的理解。

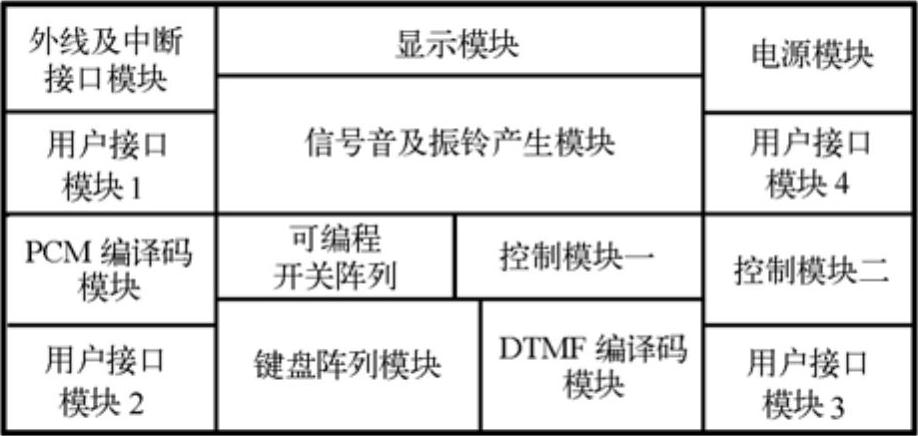

图8-1 程控交换实验系统面板模块分布图
