光电开关非在路测量优化方案

★1.识别

光电开关是通过把光强度的变化转换成电信号的变化来实现控制的。光电开关主要应用在录像机、复印机、打印机等电子产品内。常见的光电开关实物如图2-82所示。

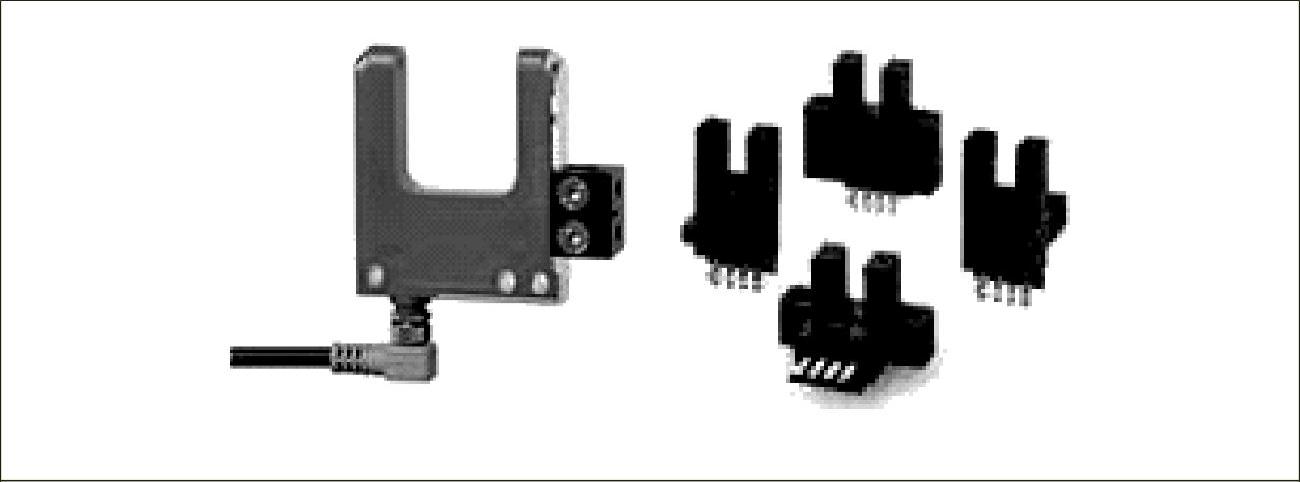

图2-82 常见的光电开关实物

★2.引脚的判别

由于发光二极管具有二极管的单向导通特性，所以测量时只要发现两个引脚的阻值为单向导通特性，则说明这一侧是发光二极管，另一侧为光敏晶体管的引脚。用万用表的R×1k挡测发光二极管的正向电阻值为20kΩ左右，反向电阻值为无穷大。而光敏晶体管C、E极间的正、反向电阻值都应为无穷大，如图2-83所示。若光发射管的正向电阻值大，则说明导通电阻大；若发光二极管的反向电阻值或光敏晶体管的CE结电阻值小，则说明光发射管或光敏晶体管漏电。

★3.光电效应的检测

检测光电开关的光电效应时需要采用两块指针万用表或指针万用表、数字万用表各一块，测试方法如图2-84所示。

将数字万用表置于二极管挡，表笔接在光接收管的C、E极上，再将指针万用表置于R×1挡，黑表笔接光发射管的正极、红表笔接光发射管的负极，为光发射管（发光二极管）提供导通电流，使其发光，致使光接收管因受光照而导通，此时显示屏显示的导通压降值为0.146，表笔不动，将指针万用表置于R×10挡后，显示屏显示的导通压降值增大为1.298。这说明在增大指针万用表的挡位，使流过光发射管的导通电流减小后，光接收管的导通程度减弱，被测试的光电开关的光电效应正常。值得一提的是，测试过程中，若将不透光的物体放在光电开关的槽中间，光接收管的阻值会变为无穷大，说明光接收管在无光照时能截止。

(www.zuozong.com)

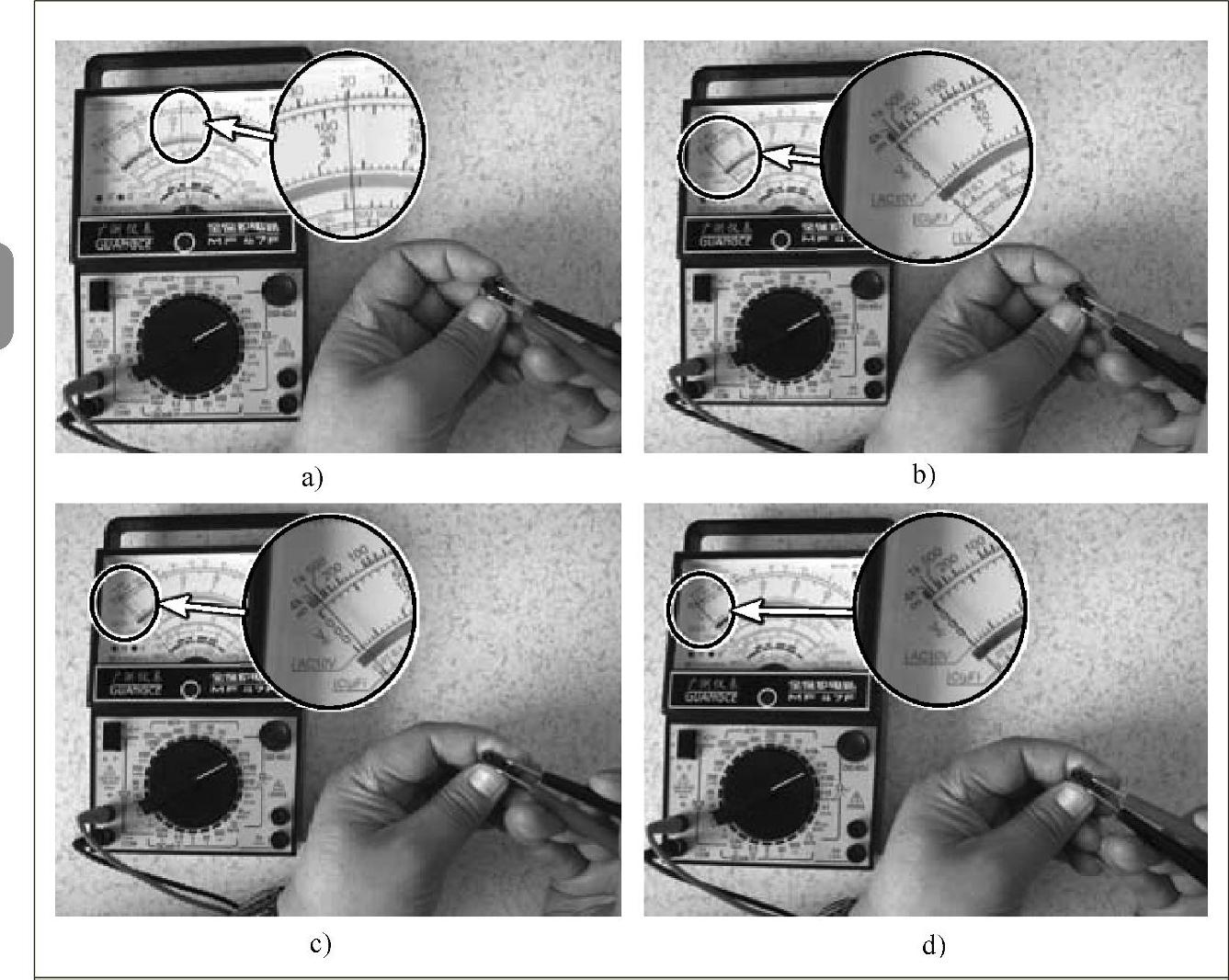

图2-83 光电开关的引脚判别

a）发光二极管正向电阻 b）发光二极管反向电阻 c）光敏晶体管CE结正向电阻 d）光敏晶体管CE结反向电阻

提示

在使用Rxl、Rxl0挡为光发射管提供电流时，光发射管的导通程度与万用表内的电池容量成正比，也就是指针万用表的电池容量下降后，会导致数字万用表检测的数值增大。

图2-84 指针万用表检测光电开关的光电效应

a）R×1挡检测 b）R×10挡检测

方法与技巧

若没有指针万用表，也可以将一节5号电池串联一只1kΩ的可调电阻后，为光发射管供电，再调整可调电阻的阻值，为光发射管提供的电流由小到大时，若光接收管的CE结导通压降（CE结电阻）可以随之变小，则说明被测光电开关是正常的。
