下面以空调器通用板的电源变压器为例介绍普通电源变压器的测量。因一次绕组电流小，漆包线的匝数多且线径细，使得它的直流电阻较大，所以采用R×100挡测量，阻值为1.4kΩ，如图2-72a所示。而二次绕组虽然输出电压低，但电流大，所以二次绕组的漆包线的线径较粗且匝数少，阻值较小，所以采用R×1挡测量，阻值为5Ω，如图2-72b所示。若一次绕组的阻值为无穷大，则说明一次绕组开路。

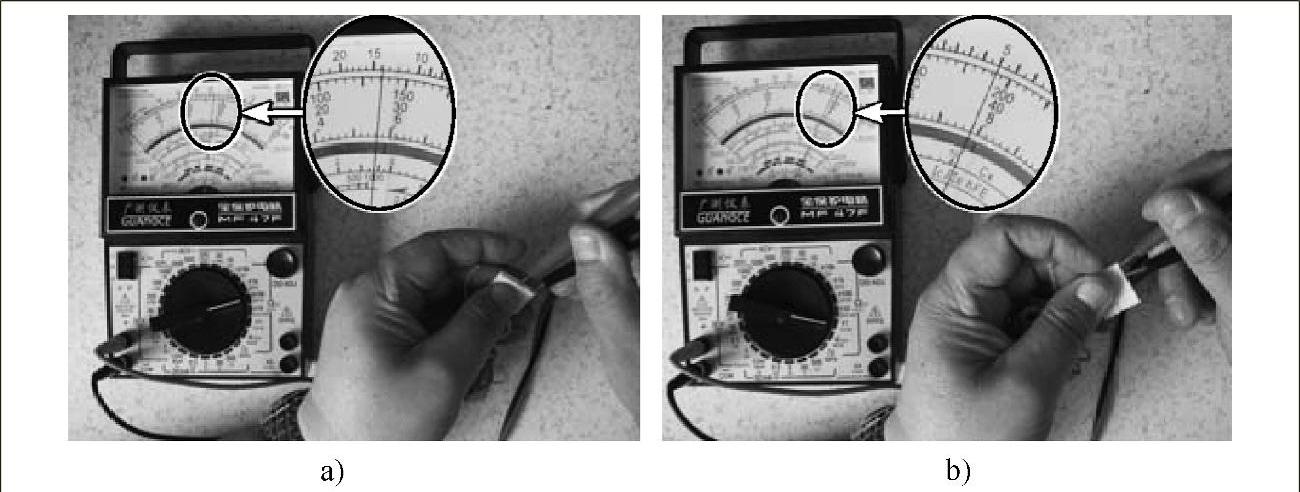

图2-72 电源变压器的非在路测量
a）一次绕组的阻值 b）二次绕组的阻值
★2.开关变压器的非在路测量
用万用表的R×1挡测开关变压器每个绕组的阻值，正常时阻值较小，如图2-73所示。若阻值过大或为无穷大，则说明绕组开路；若阻值时大时小，则说明绕组接触不良。
(www.zuozong.com)

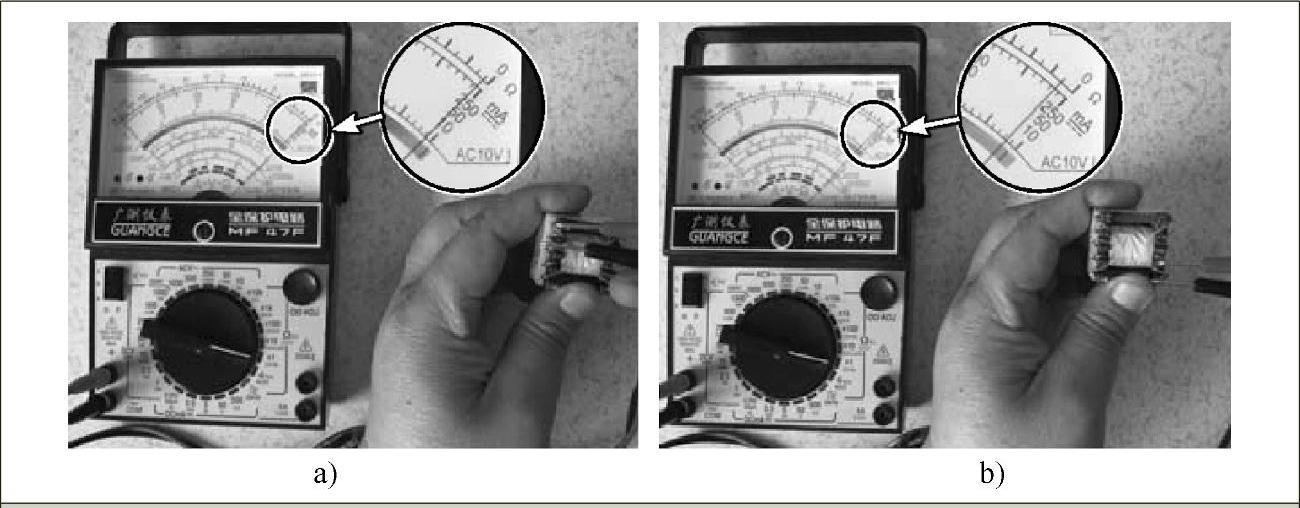

图2-73 开关变压器的非在路测量
a）一次绕组的阻值 b）二次绕组的阻值
提示
开关变压器的故障率较低．但有时也会出现绕组线圈匝间短路或绕组引脚根部漆包线开路的现象。
方法与技巧
由于用万用表很难确认绕组线圈匝间短路，所以最好采用同型号的高频变压器代换检查；引脚根部的铜线开路时，多会导致开关电源没有一种电压输出，这种情况可直接更换或拆开变压器后接好开路的部位。
