水压试验：管道压力规定及注意事项

1）水压试验应符合现行国家标准GB／T 16805—2009《液体石油管道压力试验》的有关规定。

2）分段水压试验的管段长度不宜超过35km，应根据该段的纵断面图，计算管道低点的静水压力，核算管道低点试压时所承受的环向应力，其值不应大于管材最低屈服强度的0.9倍，对特殊地段经设计允许，其值最大不得大于0.95倍。试验压力值的测量应以管道最高点测出的压力值为准，管道最低点的压力值应为试验压力与管道液位高差静压之和。

3）试压充水宜加入隔离球，并在充水时采取背压措施，以防止空气存于管内，隔离球可在试压后取出。应避免在管线高点开孔排气。压力试验宜在24h后进行，以缩小温度差异。

4）输油管道分段水压试验时的压力值、稳压时间及合格标准应符合表7⁃18的规定。

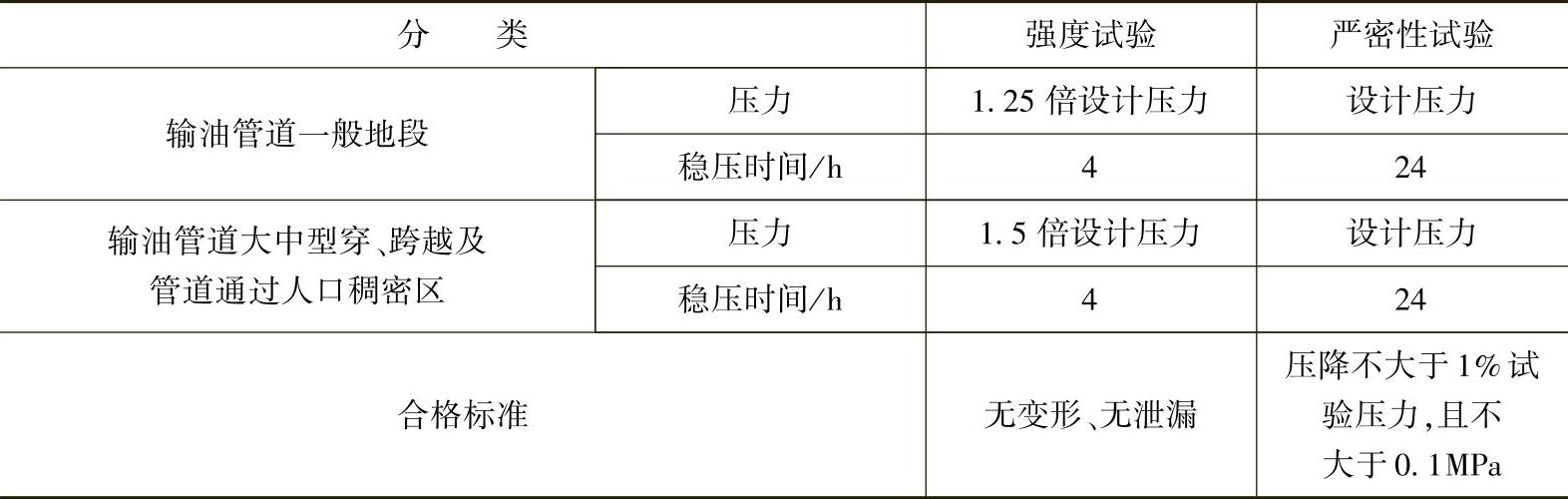

表7⁃18 输油管道水压试验压力值、稳压时间及合格标准

5）输气管道分段水压试验时的压力值、稳压时间及合格标准应符合表7⁃19的规定。(www.zuozong.com)

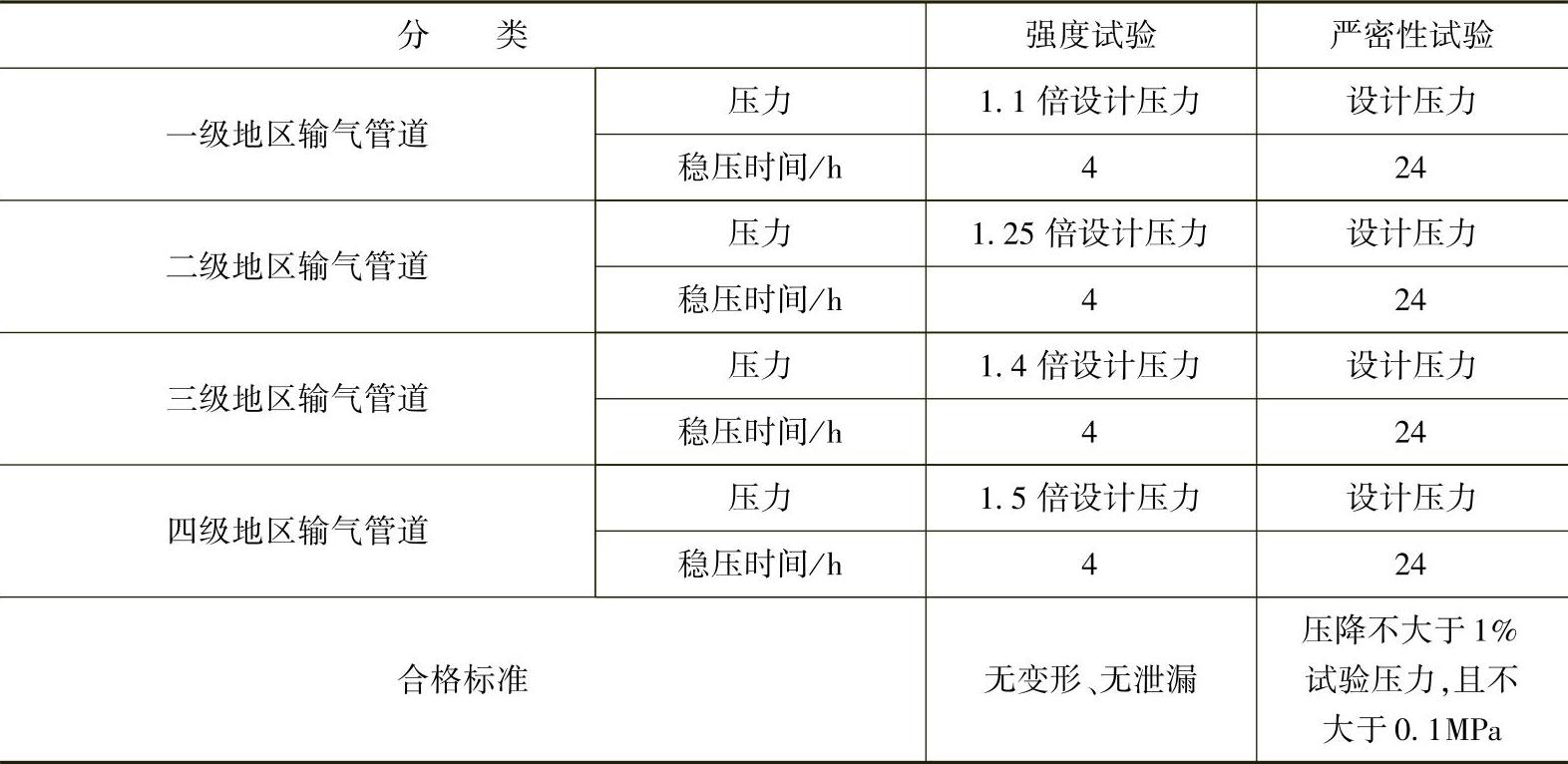

表7⁃19 输气管道水压试验压力值、稳压时间及合格标准

6）架空输气管道采用水压试验前，应核算管道及其支撑结构的强度，必要时应临时加固，防止管道及支撑结构受力变形。

7）试压宜在环境温度5℃以上进行，当不能满足时，应采取防冻措施。

8）试压合格后，应将管段内积水清扫干净，山区清扫时应采取背压等措施，清扫出的污物应排放到规定区域，清扫以不再排出游离水为合格。
