底片上影像千变万化、形态各异，很难用文字表达叙述清楚，人眼的感官识别只有在大量的观片实践中积累经验，才能对底片上的影像做出正确的判断。底片影像按其来源大致可分为三类：由缺欠造成的缺欠影像；由试件外观形状造成表面几何影像；由材料、工艺条件或操作不当造成的伪缺欠影像。下面介绍几种典型缺欠在底片上的影像。
1.盖面焊道余高过高影像（图7⁃5）
图7⁃5 盖面焊道余高过高

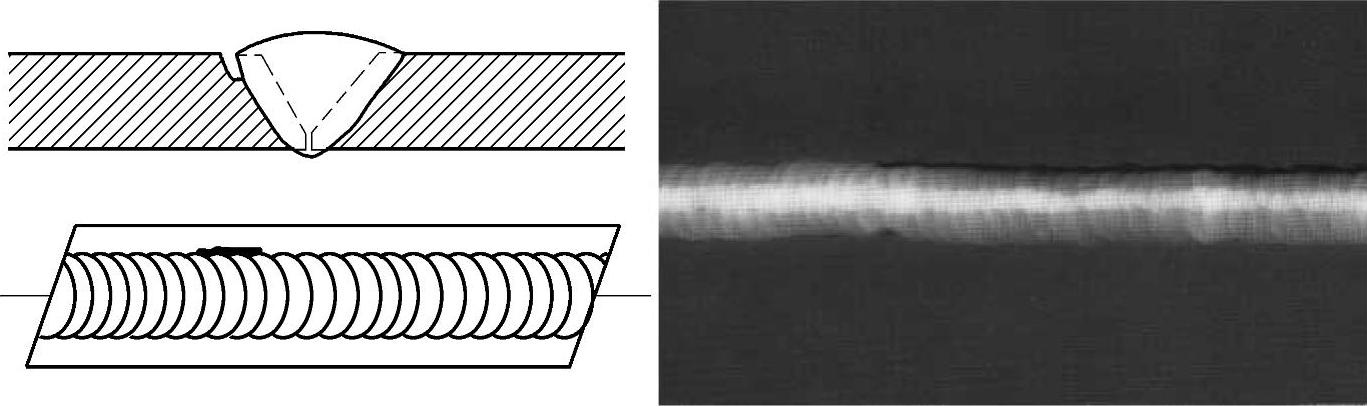

2.盖面焊道单侧深咬边影像（图7⁃6）
图7⁃6 盖面焊道单侧深咬边

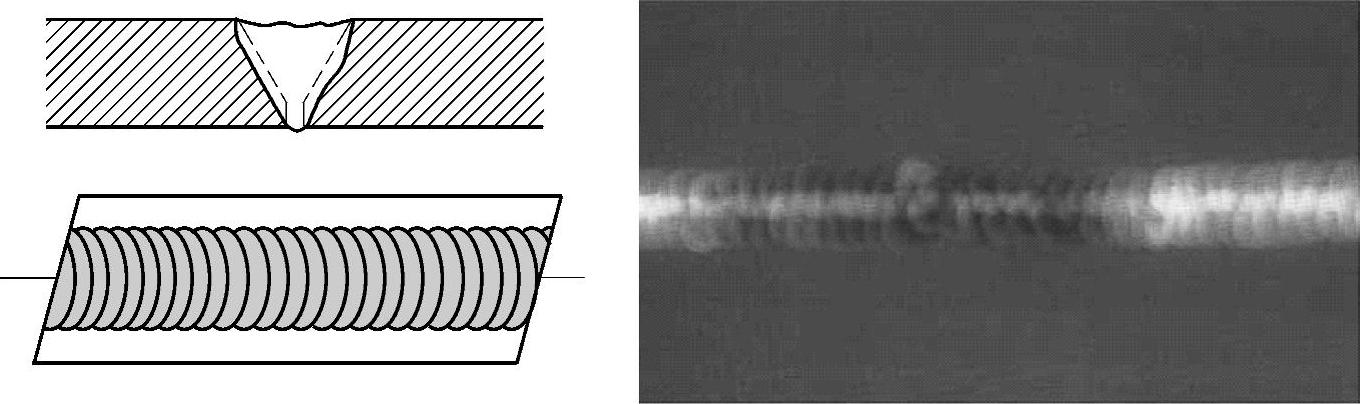

3.盖面焊道低于母材影像（图7⁃7）
图7⁃7 盖面焊道低于母材

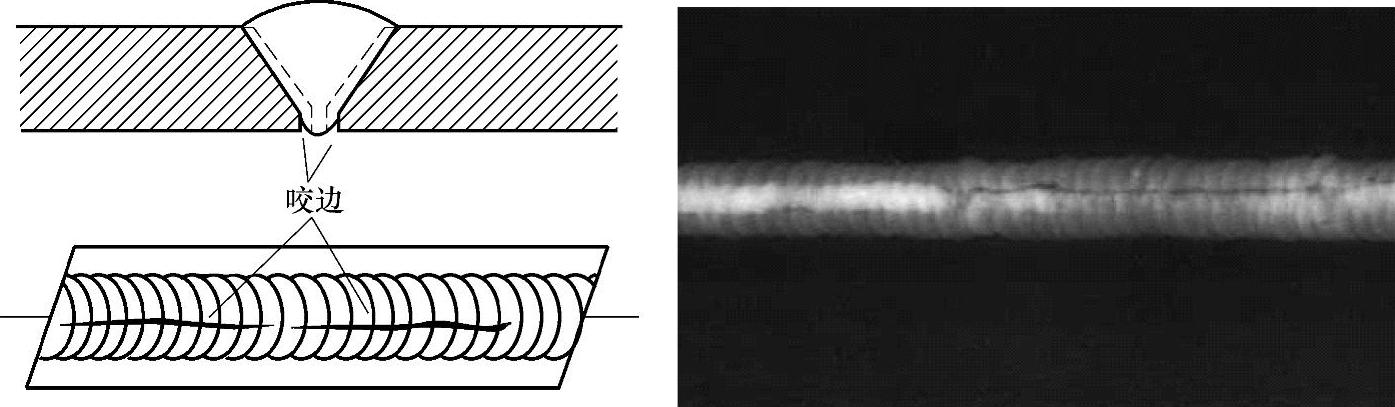

4.根焊道内咬边影像（图7⁃8）
图7⁃8 根焊道内咬边
5.焊缝中气孔影像（图7⁃9）
图7⁃9 焊缝中气孔

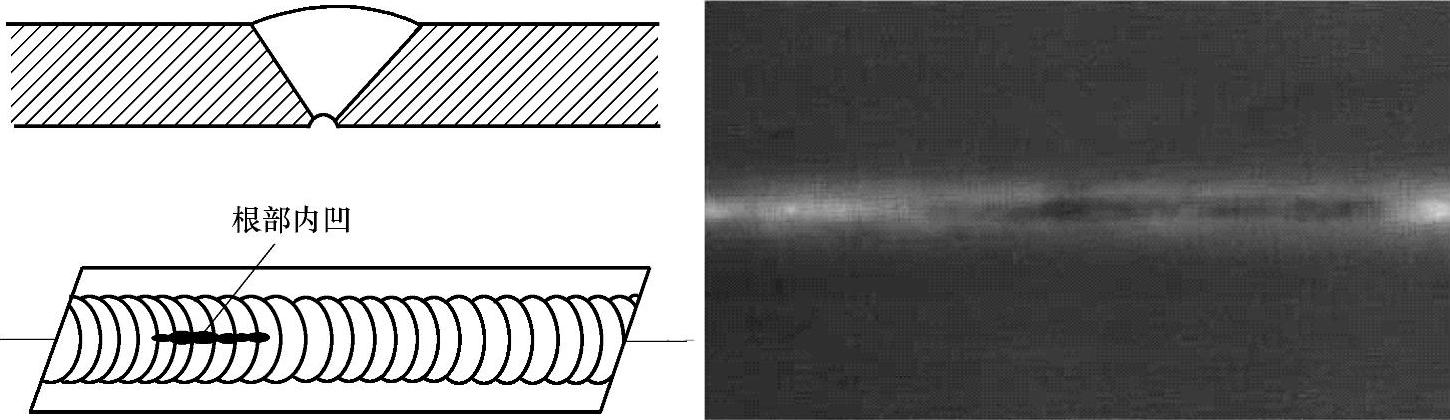

6.根部内凹影像（图7⁃10）
图7⁃10 根部内凹

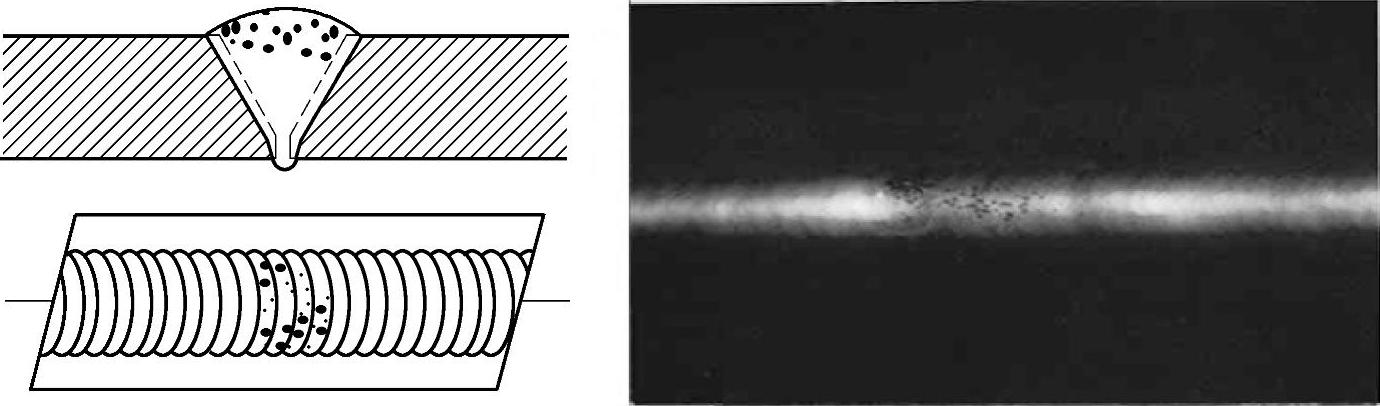

7.盖面焊道层密集气孔影像（图7⁃11）
图7⁃11 盖面焊道层密集气孔

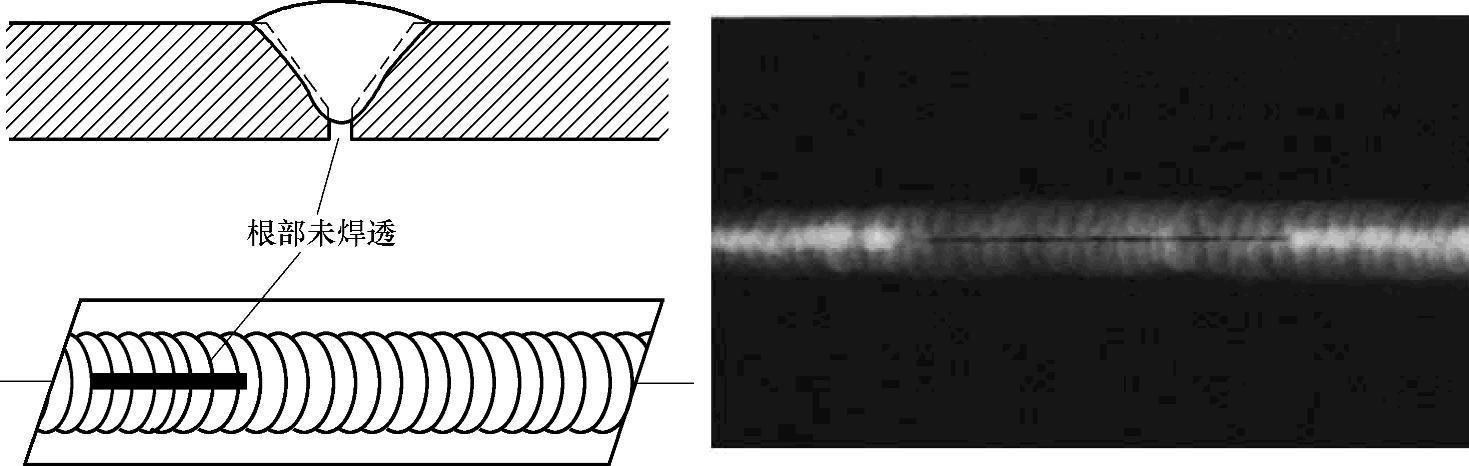

8.根部未焊透影像（图7⁃12）
图7⁃12 根部未焊透

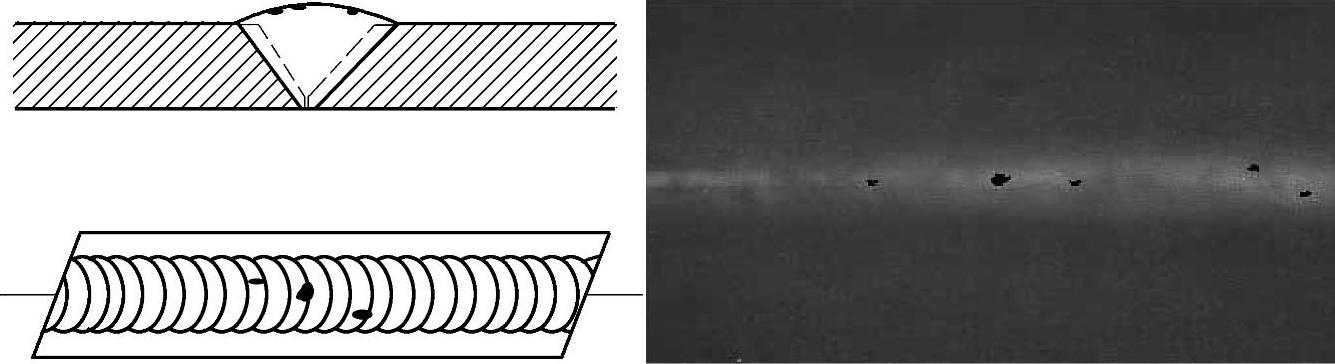

9.盖面焊道表面氧化夹杂物影像（图7⁃13）
图7⁃13 盖面焊道表面氧化夹杂物

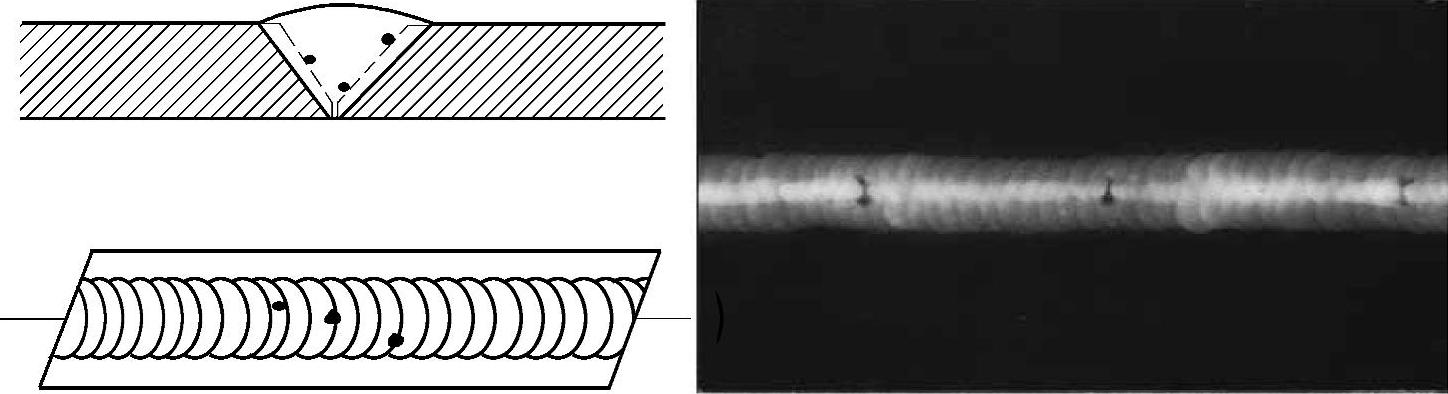

10.焊缝中独立夹渣影像（图7⁃14）(www.zuozong.com)
图7⁃14 焊缝中独立夹渣

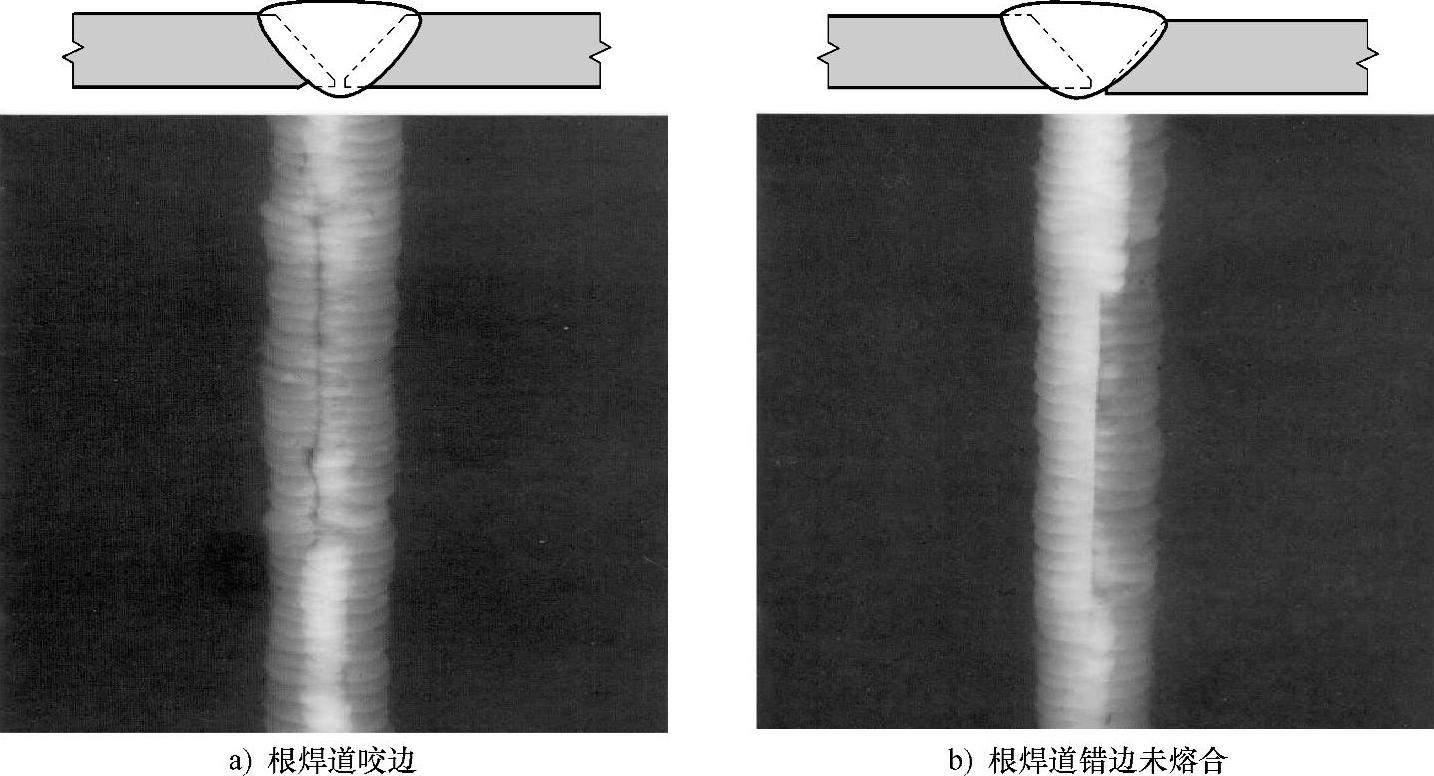

11.根焊道咬边和根焊道错边未熔合影像（图7⁃15）
图7⁃15 根焊道咬边和根焊道错边未熔合

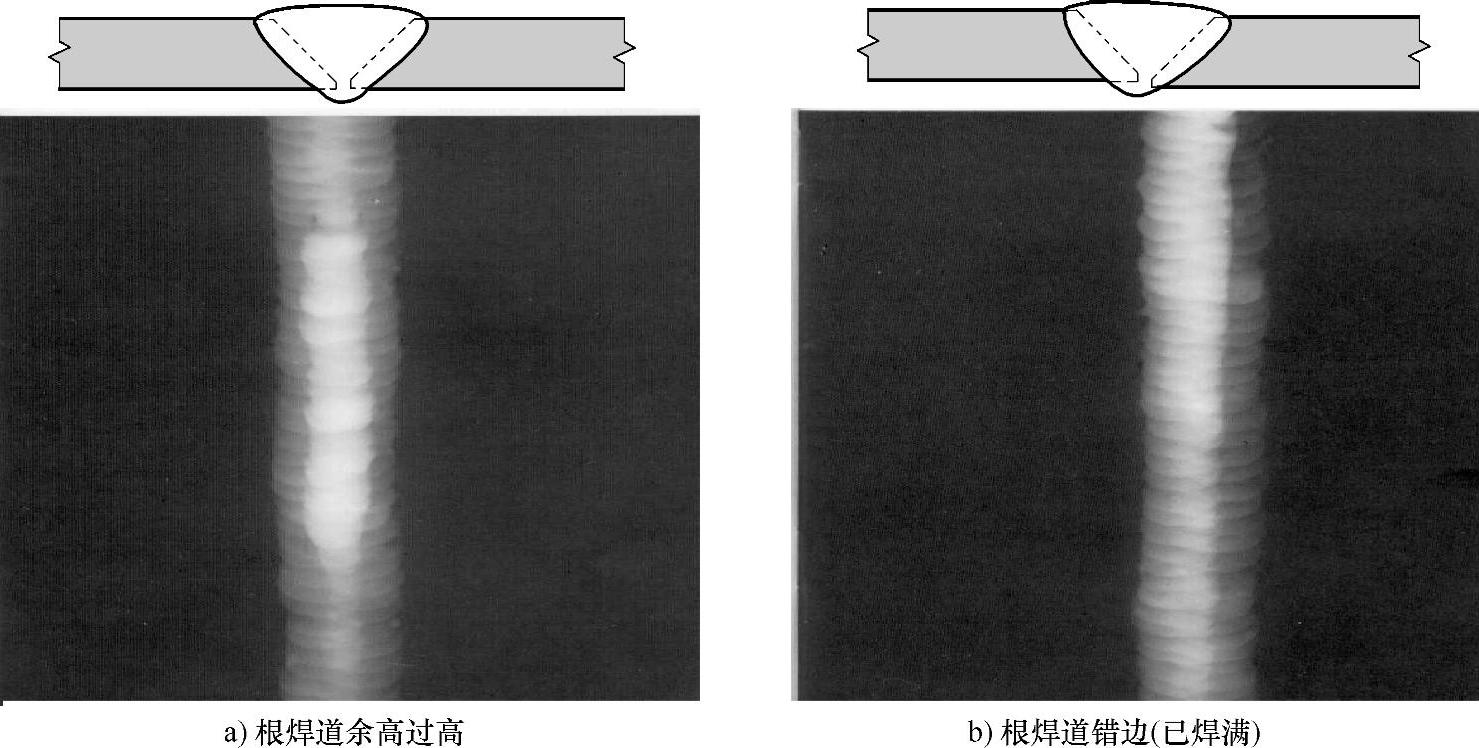

12.根焊道余高过高和错边（已焊满）影像（图7⁃16）
图7⁃16 根焊道余高过高和错边（已焊满）

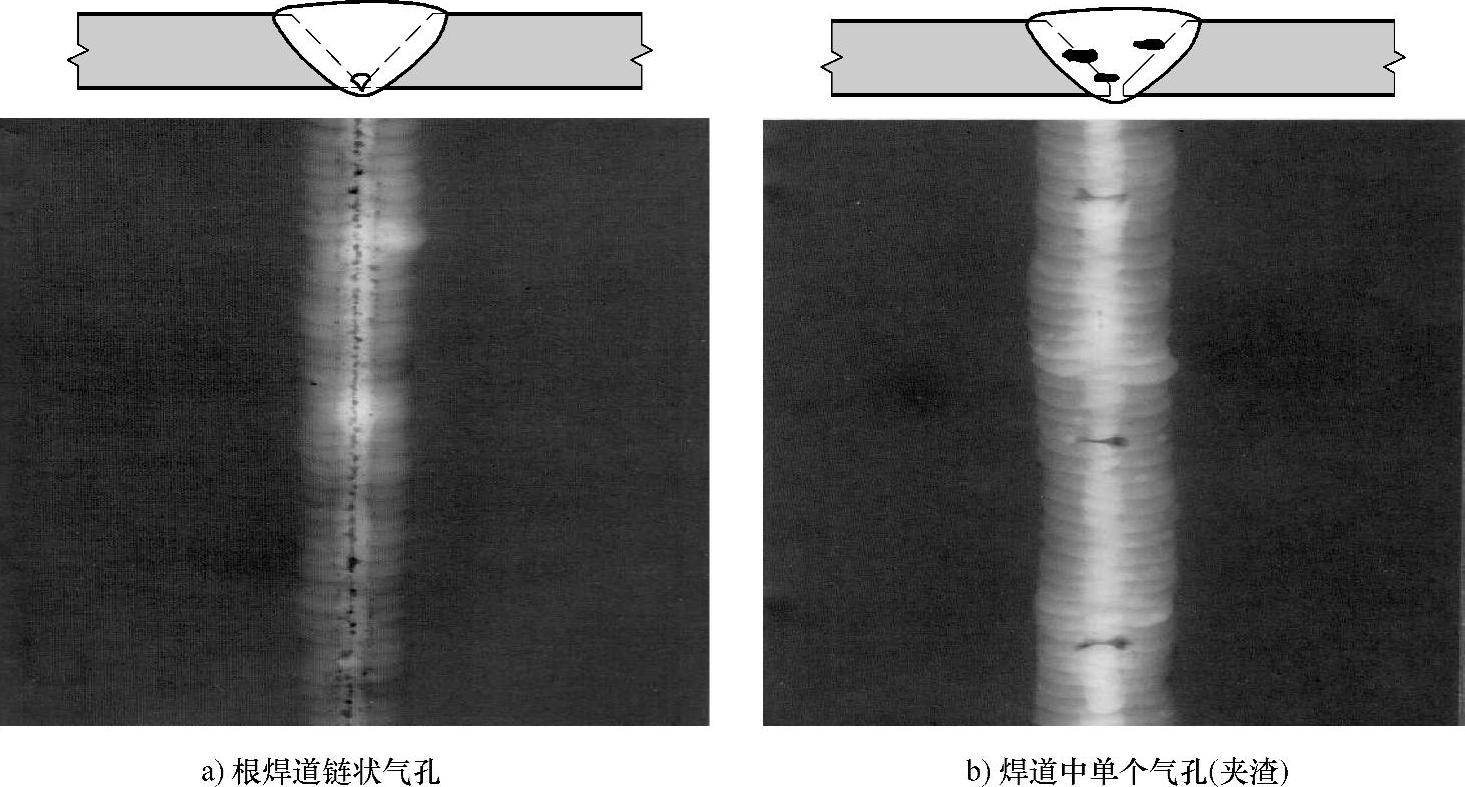

13.根焊道链状气孔和焊道中单个气孔（夹渣）影像（图7⁃17）
图7⁃17 根焊道链状气孔和焊道中单个气孔（夹渣）

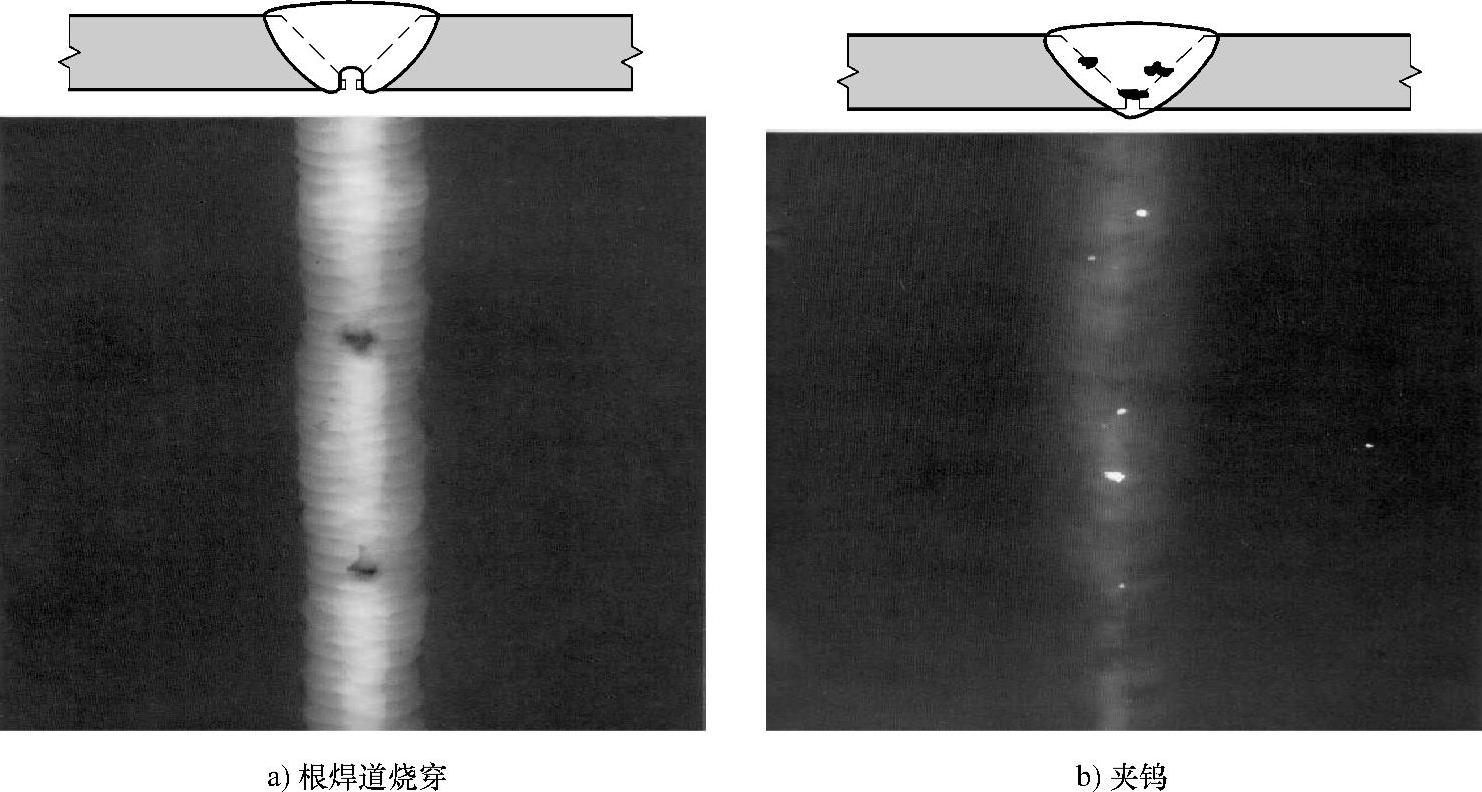

14.根焊道烧穿和夹钨影像（图7⁃18）
图7⁃18 根焊道烧穿和夹钨

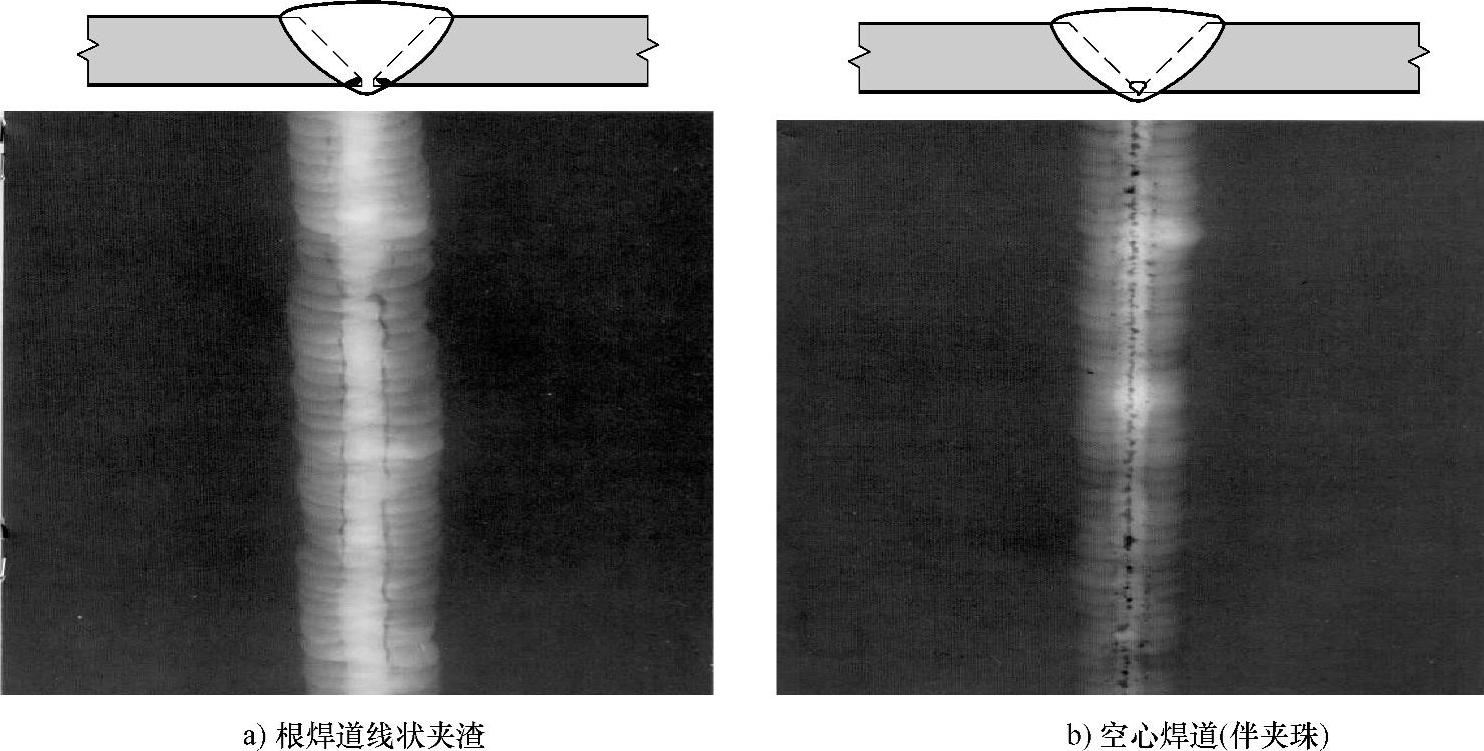

15.根焊道线状夹渣和空心焊道（伴夹珠）影像（图7⁃19）
图7⁃19 根焊道线状夹渣和空心焊道（伴夹珠）

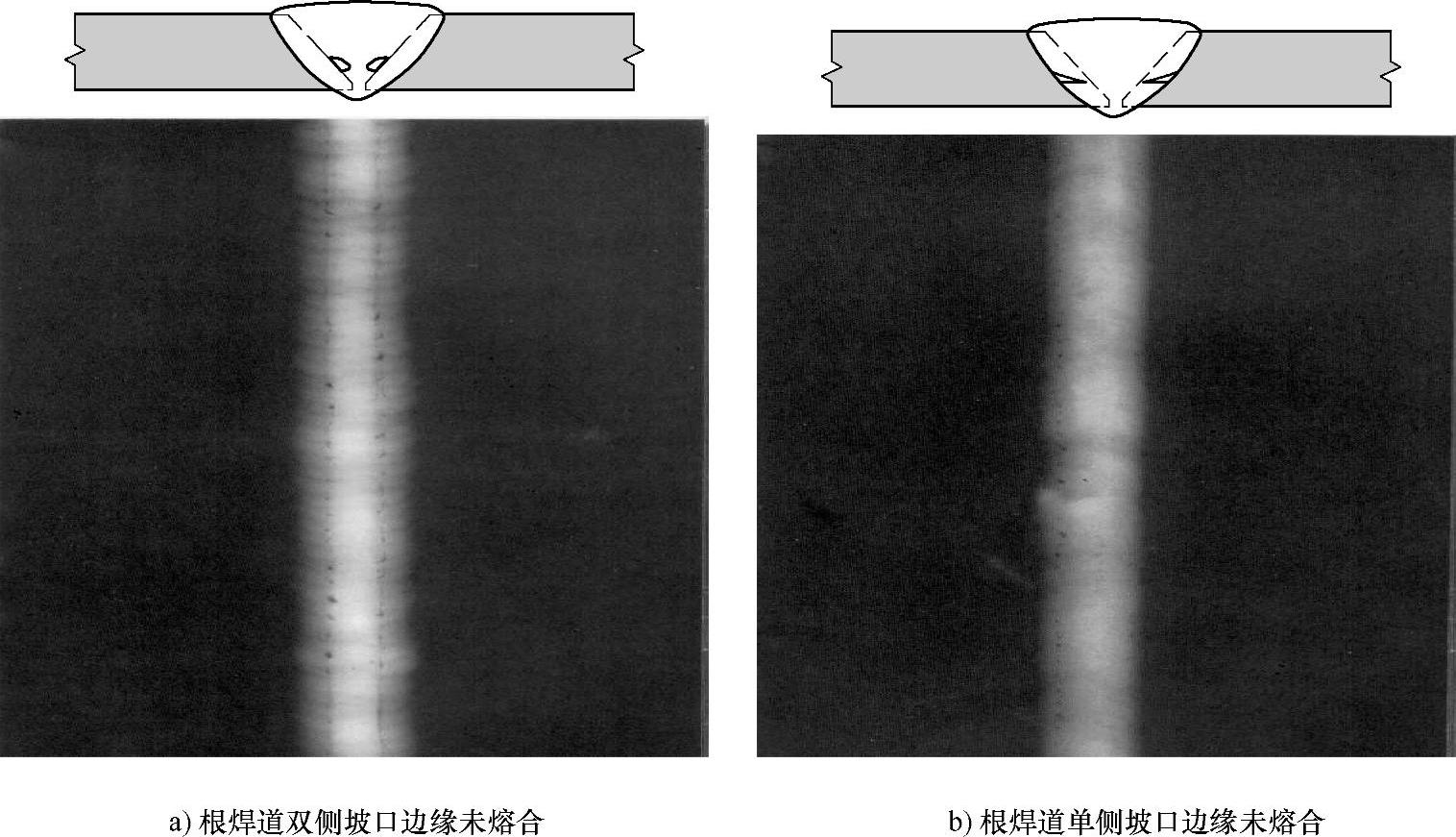

16.根焊道坡口边缘未熔合影像（图7⁃20）
图7⁃20 根焊道坡口边缘未熔合

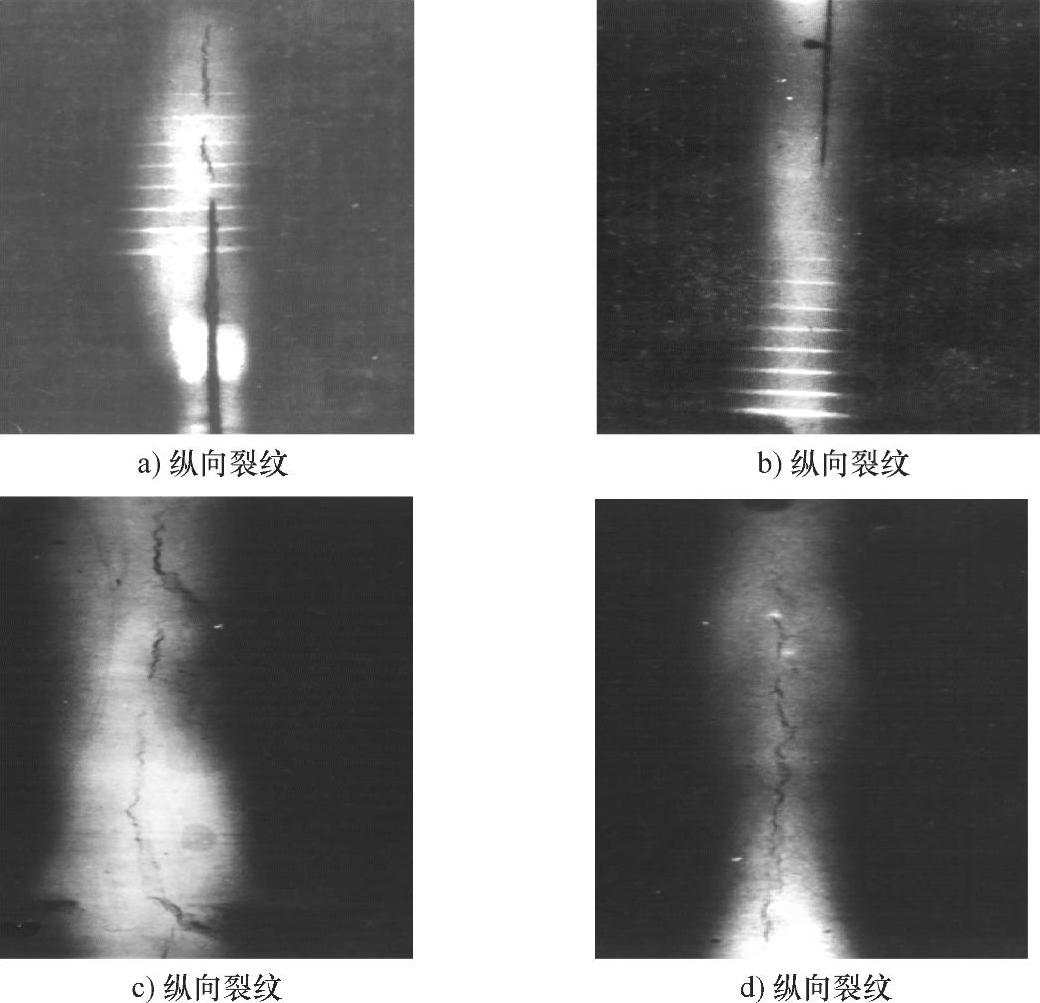

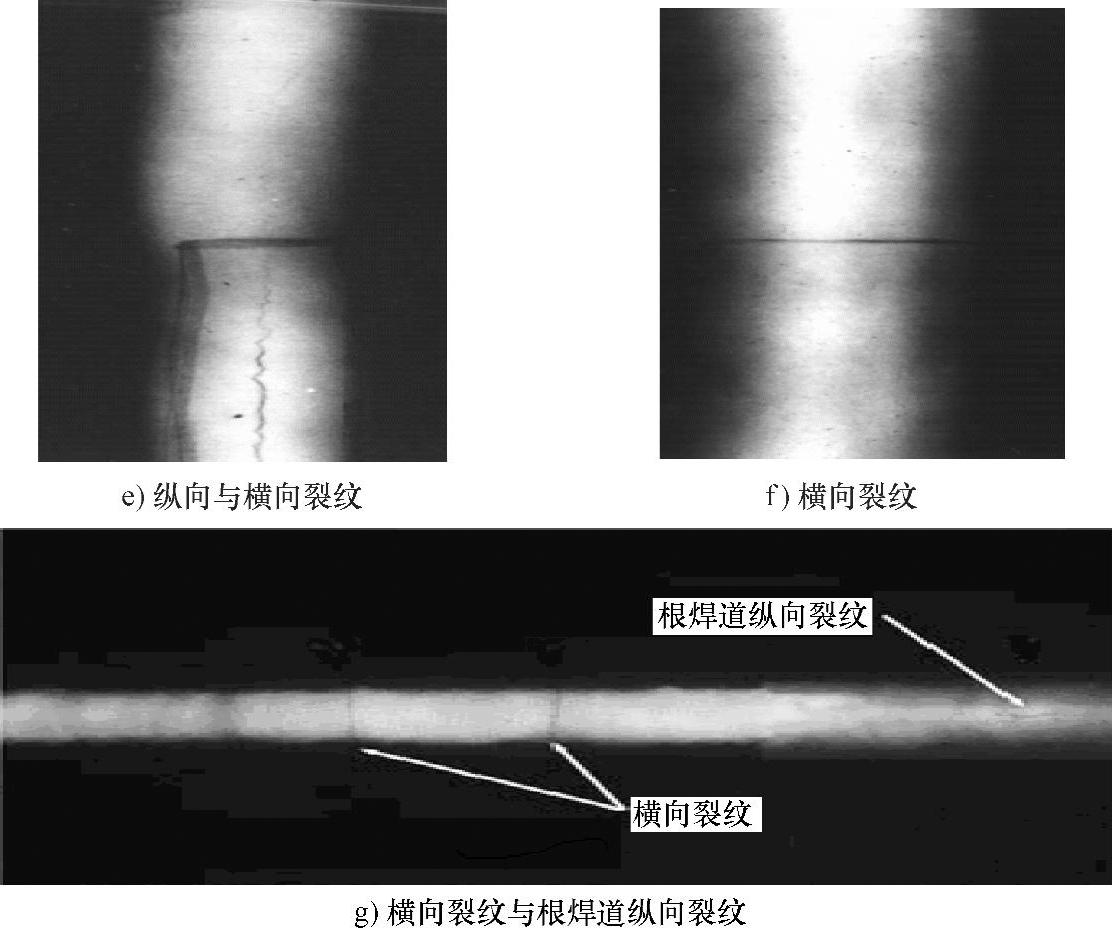

17.纵向裂纹与横向裂纹影像（图7⁃21）
图7⁃21 纵向和横向裂纹
图7⁃21 纵向和横向裂纹（续）

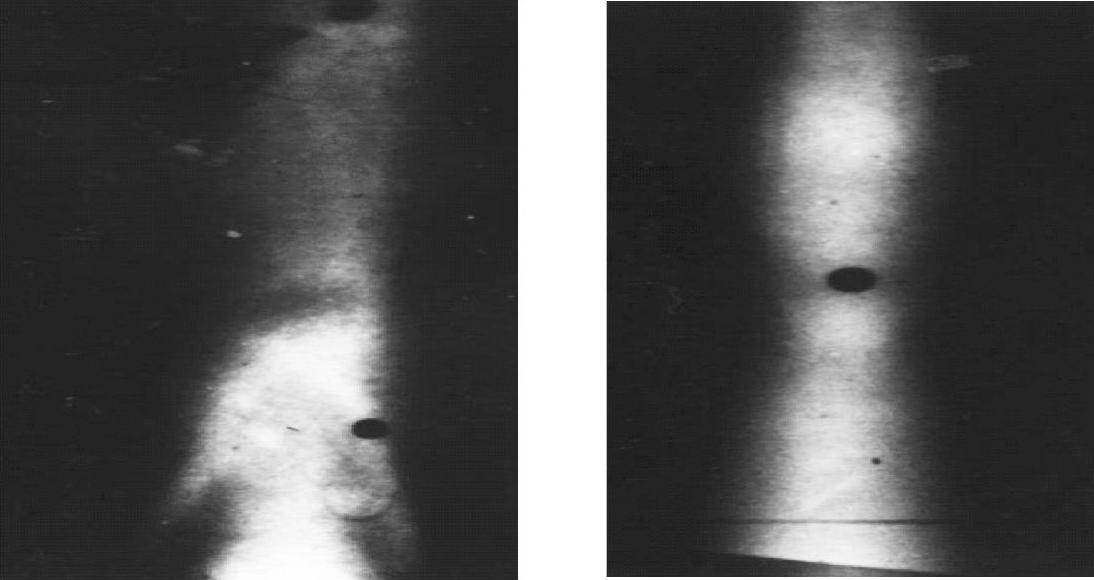

18.焊缝中深孔影像（图7⁃22）
图7⁃22 焊缝中深孔
