模架加载和编辑优化方法,

模架作为模具的基础机构，在整个模具的使用过程中起着十分重要的作用。模架选用的合适与否将直接影响模具的使用，所以模架的选用在模具设计过程中不可忽视。本节将讲解CATIA V5-6R2014中模架的加载和编辑的一般操作。

打开文件D：\cat2014.3\work\ch05.02\cap_mold_01.CATProduct。

选择命令，进入模架设计工作台。在“Mold Base Components”工具条中，单击“Create a new mold”按钮，系统弹出图5.2.1所示的“Create a new mold…”对话框（一）。

1.非标准模架的定义

在标准模架不能满足使用要求的情况下，必须通过自定义的方式来创建合适的非标准模架。其模架的尺寸定义是通过修改图5.2.1所示的“Create a new mold…”对话框（一）中的“模板尺寸”定义区和“模架尺寸”定义区的参数来完成。

2.标准模架的定义

a.标准模架的目录和类型

CATIA V5-6R2014中的标准模架都由“Dme”、“Futaba”、“Hasco”及“LKM”等供应商提供。单击“Create a new mold…”对话框中的按钮，系统弹出“目录浏览器”对话框（一），在此对话框中显示出提供标准模架的供应商，如图5.2.2所示。

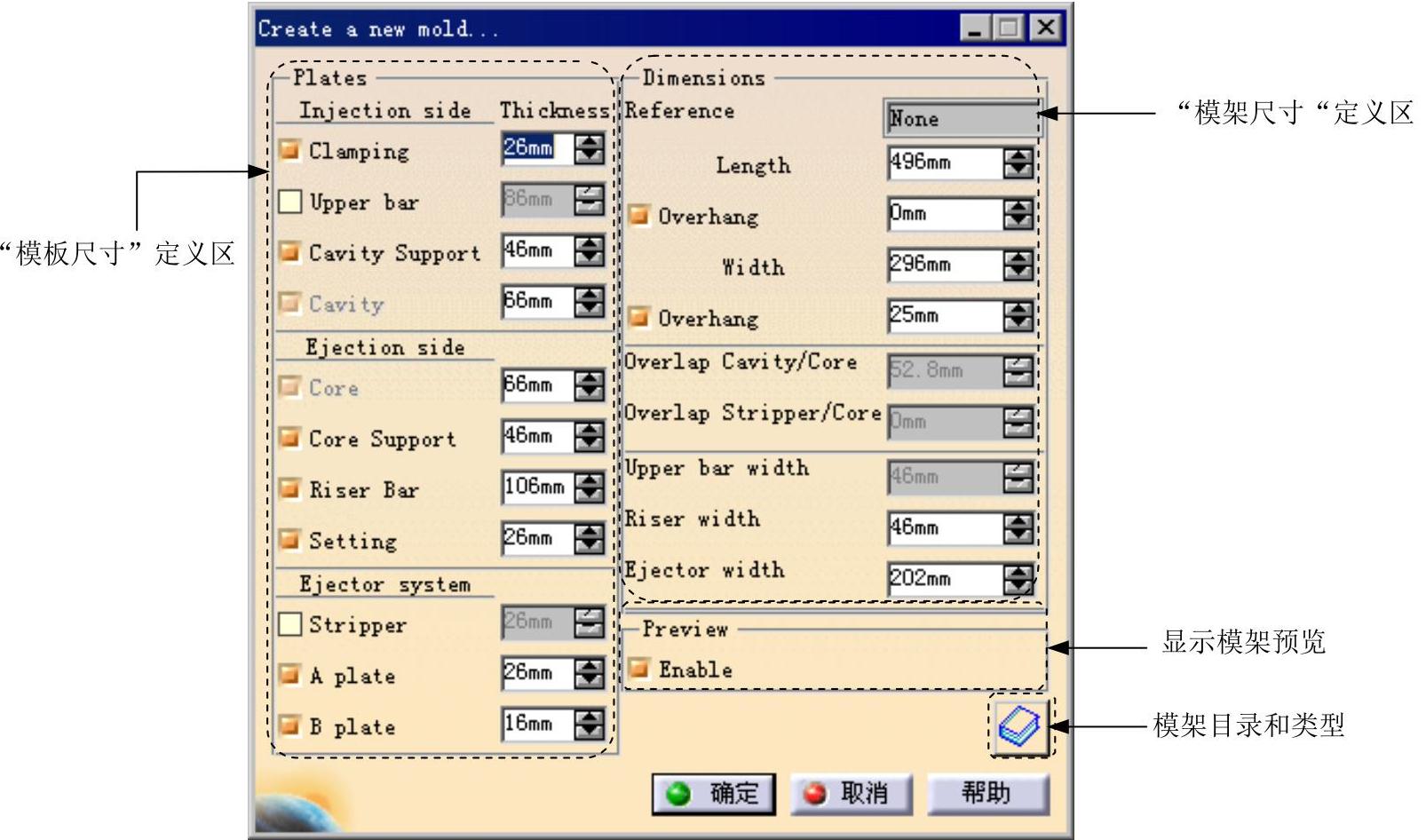

图5.2.1 “Create a new mold…”对话框（一）

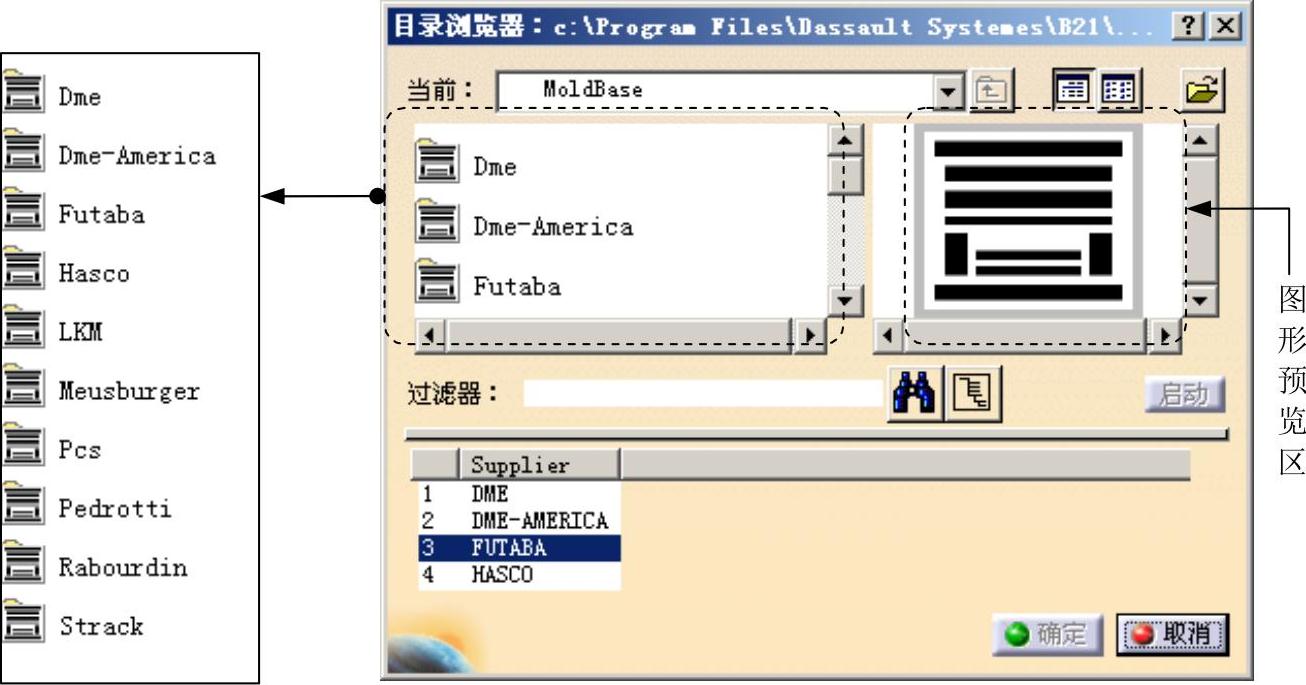

图5.2.2 “目录浏览器”对话框（一）

在CATIA V5-6R2014中有多种供应商提供的模架可供用户选择，并且每个供应商提供的模架都有很多不同的类型。如选取“Futaba”供应商提供的模架时，就会显示如图5.2.3所示的几种类型。

b.标准模架尺寸的选择

当定义完模架的类型后，还需要确定模架的尺寸，这就要从产品特点和生产成本等方面综合考虑，最后来确定模架的尺寸。在“目录浏览器”对话框的“模架尺寸”列表（图5.2.4）中，选择适合产品特点和模具结构的模架尺寸（尺寸的命名是以X、Y方向的基础尺寸为参照，前一部分是模架的宽度，后一部分是模架的长度），此时在“模板尺寸”列表中就会出现组成所选择模架的各个模板的相关尺寸（如果系统给定的尺寸不够理想还可以修改，模板尺寸的修改在后文中介绍）。(www.zuozong.com)

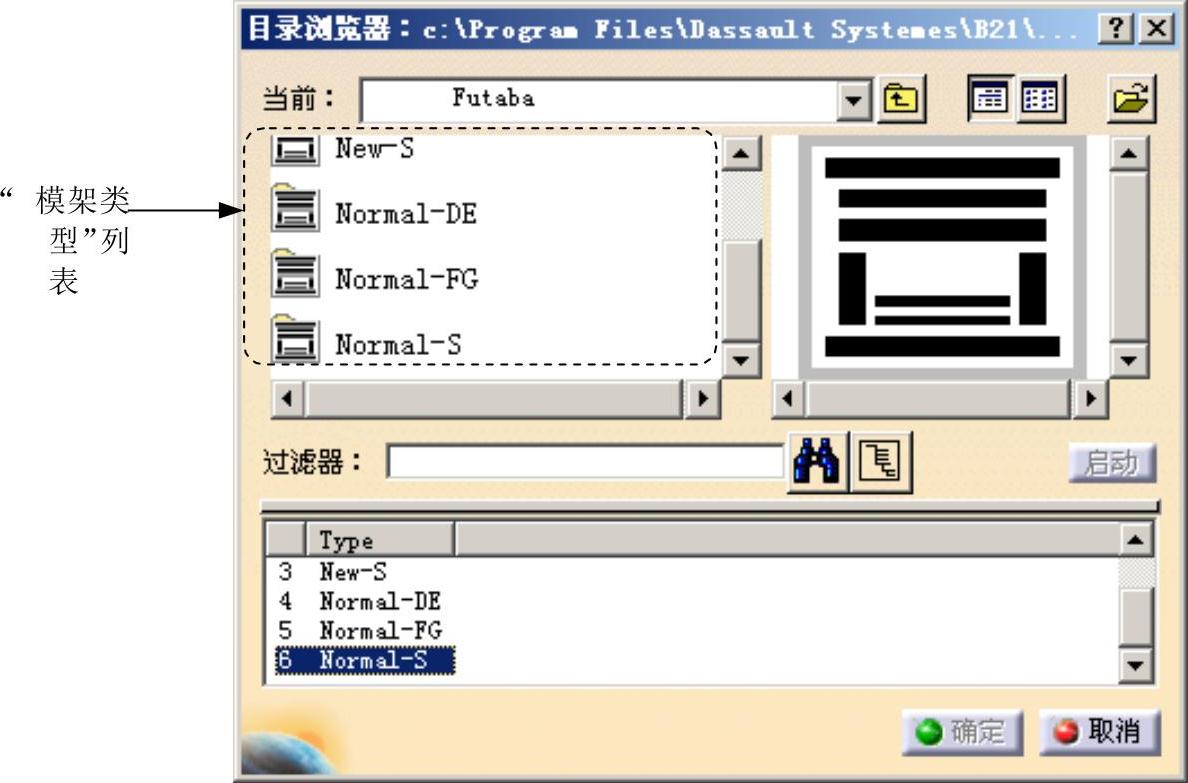

图5.2.3 “目录浏览器”对话框（二）

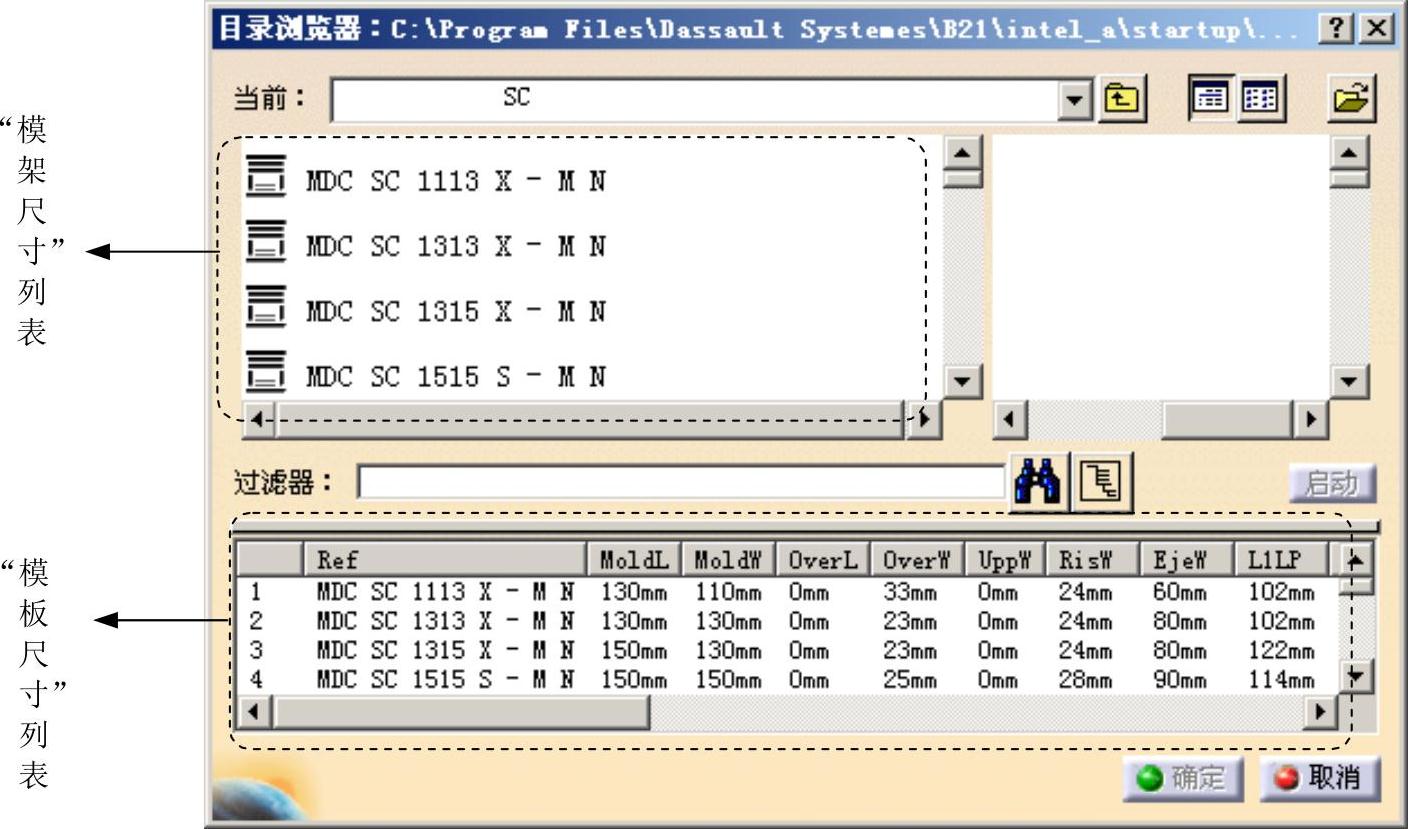

图5.2.4 “目录浏览器”对话框（三）

说明：选取模架尺寸为“1113”的模架，则说明选用的模具主长度为130mm，模具主宽度为110mm。

c.标准模架尺寸的修改

完成模架尺寸的选定后，接下来就需要对模板的尺寸进行修改。

Step1.在图5.2.4所示的对话框中选定一个合适的模架尺寸，单击按钮，此时系统弹出图5.2.5所示的“Create a new mold…”对话框（二）。

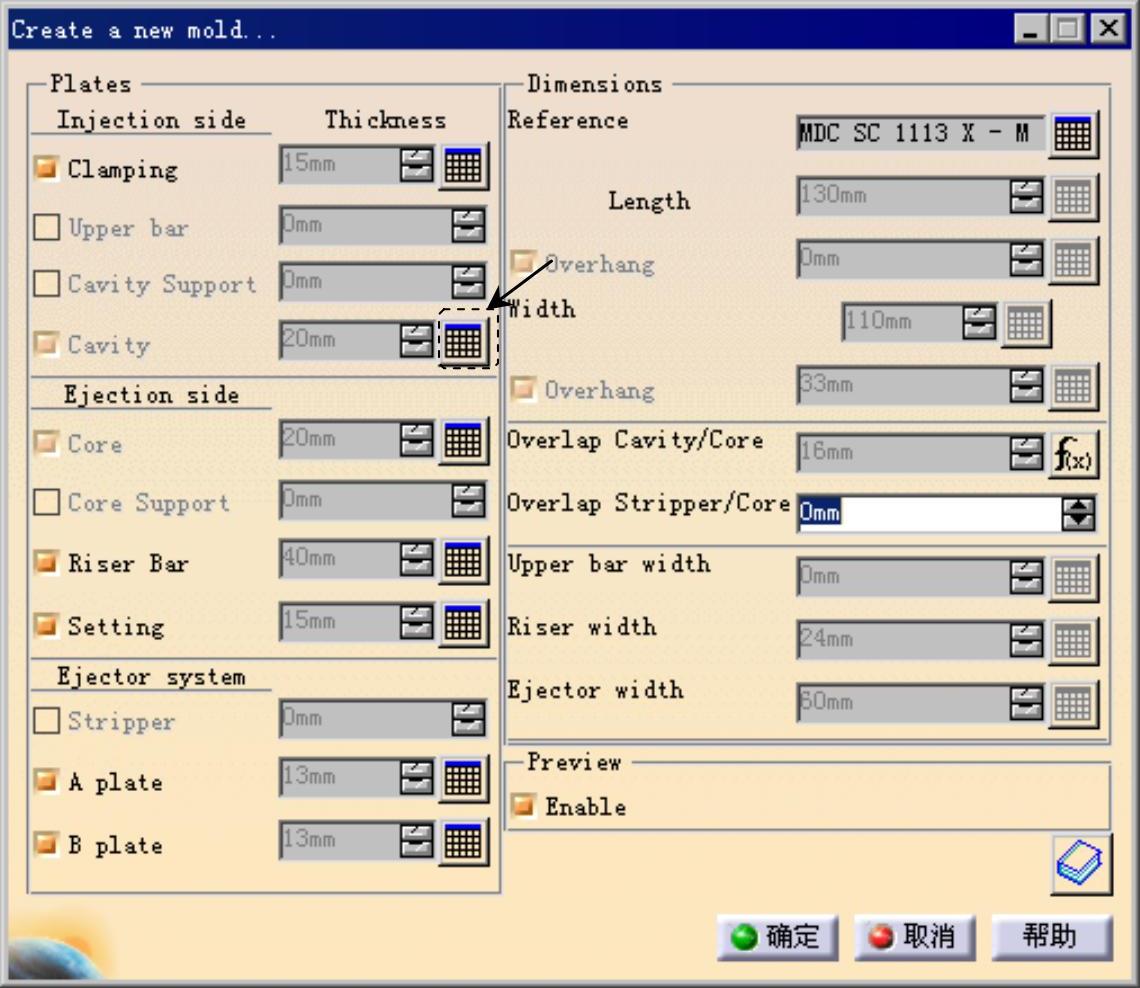

图5.2.5 “Create a new mold…”对话框（二）

Step2.单击对话框中的“型腔设计表”按钮，此时系统弹出图5.2.6所示的“PlateChoice，配置行：968”对话框。

说明：通过该对话框可以完成型腔模板厚度的定义。

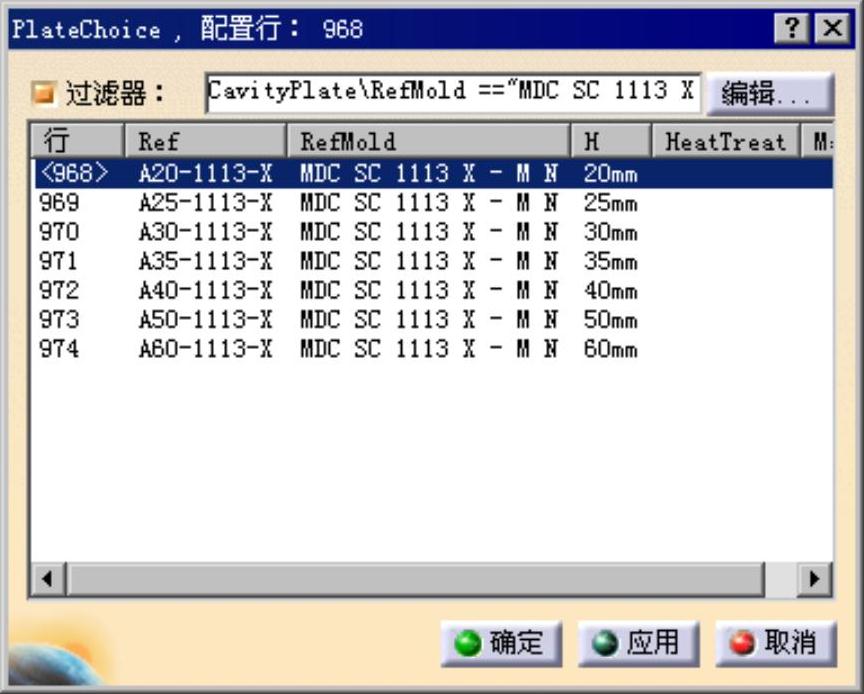

图5.2.6 “PlateChoice，配置行：968”对话框
