电流互感器在线路测量中的应用优化建议

（1）识别

电流互感器的作用是可以把数值较大的一次电流通过一定的电流比转换为数值较小的二次电流，用来进行保护、检测等用途。如电流比为10/1的电流互感器，可以把实际为10A的电流转变为1A的检测电流。

电流互感器的结构较为简单，由相互绝缘的一次绕组、二次绕组、铁心及构架、接线端子（引脚）等构成，如图2-36所示。其电路图形符号与变压器相同，工作原理与变压器也基本相同，一次绕组的匝数（N₁）较少，直接串联于市电供电回路中，二次绕组的匝数（N₂）较多，与检测电路串联形成闭合回路。一次绕组通过电流时，二次绕组产生按比例减小的电流。该电流通过检测电路形成检测信号。

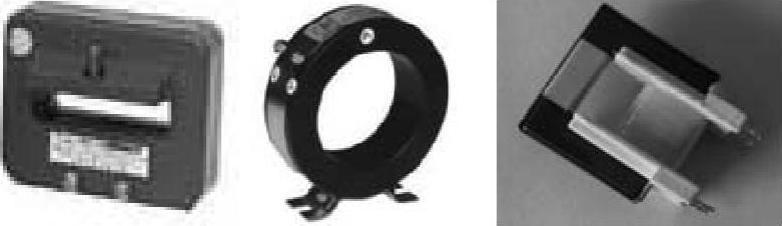

图2-36 电流互感器外形

注意

当电流互感器的二次回路开路时，一次回路的电流会成为励磁电流，将导致磁通和二次回路电压大大超过正常值而危及人身或设备安全，所以电流互感器二次回路中不允许安装熔断器，也不允许运行期间，在未经旁路措施的情况下，就拆卸电流表及继电器等元件，以免发生意外或事故。(www.zuozong.com)

（2）检测

由于电流互感器的一次绕组匝数极少，所以用R×1挡测量一次绕组电阻阻值为0，如图2-37a所示。用R×1挡在路检测它的二次绕组电阻阻值为60Ω左右，如图2-37b所示。

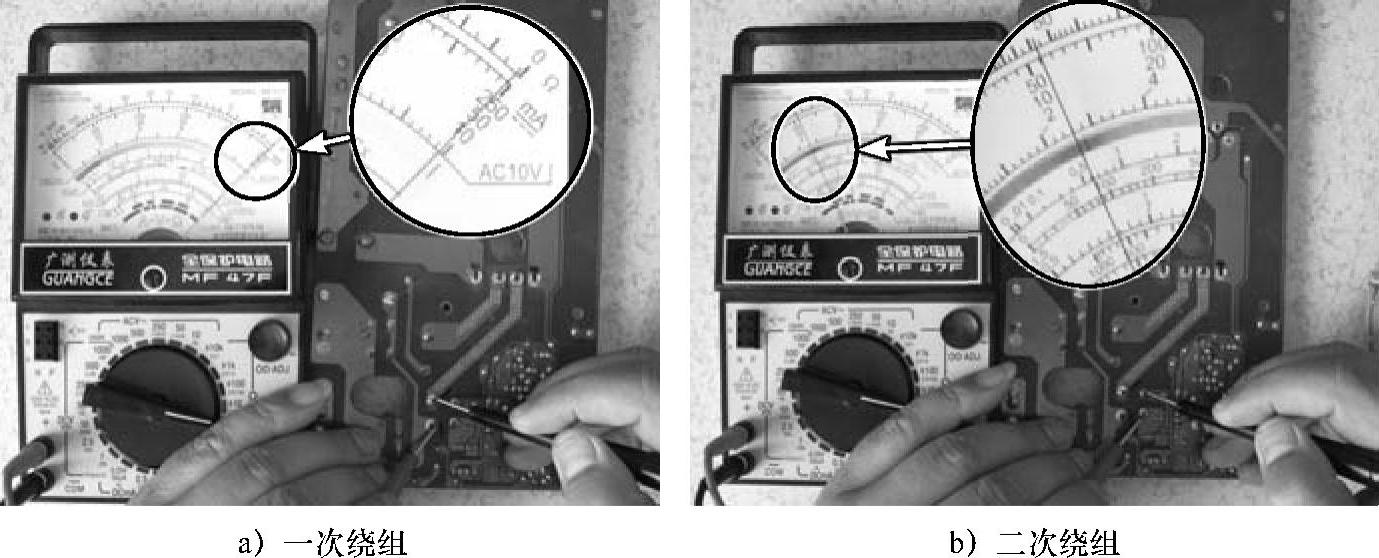

图2-37 电磁炉电流互感器的在路测量

提示

由于电流互感器的二次绕组不仅接检测电路，而且并联了电阻，所测部分电路测得的互感器二次绕组电阻的阻值实际为该电阻的阻值。因此，需要确认二次绕组是否开路还需要悬空它的引脚后再测量。
