CATIAIMA曲面造型实例：吹风机曲面设计详解

下面通过吹风机曲面造型实例来说明IMA曲面造型的一般过程，由此读者可以体会到CATIAIMA在曲面零件整体造型中的便捷、高效之处。

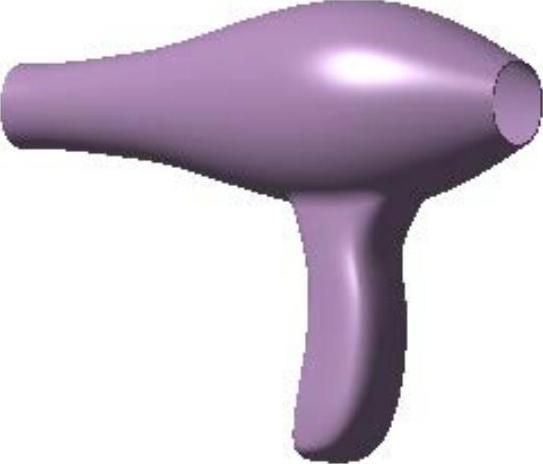

模型及特征树如图39.1所示。

图39.1 模型及特征树

Step1.新建文件。选择下拉菜单命令，输入零件名称blower，取消选中复选框，单击按钮，进入IMA设计工作台。

Step2.新建几何图形集。选择下拉菜单命令，系统弹出图39.2所示的“插入几何图形集”对话框，在文本框中输入名称“sub_surf”，单击按钮。

Step3.调整视图方位。在“视图”工具栏中单击“左视图”按钮，将视图方位调整到左视方位。

Step4.创建柱形曲面。选择下拉菜单命令，在图形区中创建图39.3所示的柱形曲面。

图39.2 “插入几何图形集”对话框

图39.3 柱形曲面

Step5.调整柱形曲面形状。在工具控制板中单击“Affinity”按钮，然后单击按钮，再单击按钮，在系统弹出的“Affinity”对话框中设置图39.4所示的参数，然后单击按钮，结果如图39.5所示。

图39.4 “Affinity”对话框

图39.5 调整形状

Step6.设置变换中心。在工具控制板中单击“Translation”按钮和“面”按钮，选择图39.6所示的面为参照，然后单击按钮，在“Translation”对话框中设置图39.7所示的参数，单击按钮。

图39.6 选取参照面

图39.7 “Translation”对话框

Step7.调整视图方位。在“视图”工具栏中单击“正视图”按钮，将视图方位调整到正视方位。

Step8.网格分割1。选择下拉菜单命令；在工具控制板中确认按钮被按下，单击按钮，在系统弹出的“NumberOfSections”对话框中输入值5，然后单击按钮；选取图39.8所示的网格边线为分割对象；单击按钮完成分割，结果如图39.9所示。

图39.8 选取分割对象

图39.9 网格分割1

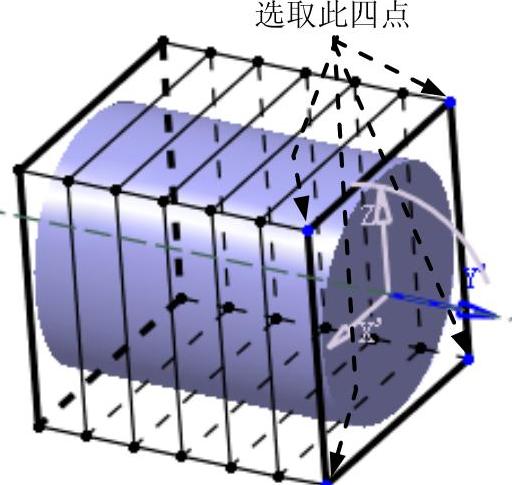

Step9.平移编辑1。选择下拉菜单命令，在工具控制板中单击“Translation”按钮和“点”按钮；选取图39.10所示的四点（按下Ctrl键）为平移对象；单击按钮，在系统弹出的“Translation”对话框中设置图39.11所示的参数；然后单击按钮，结果如图39.12所示。

图39.10 选取平移对象

图39.11 “Translation”对话框

图39.12 平移编辑1

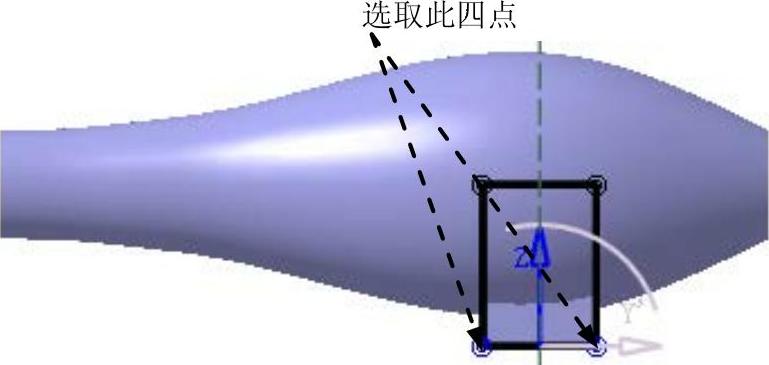

Step10.平移编辑2。在工具控制板中确认“Translation”按钮和“点”按钮被按下；选取图39.13所示的四点（按下Ctrl键）为平移对象；单击按钮，在系统弹出的“Translation”对话框中设置图39.14所示的参数；然后单击按钮，结果如图39.15所示。

图39.13 选取平移对象

图39.14 “Translation”对话框

图39.15 平移编辑2

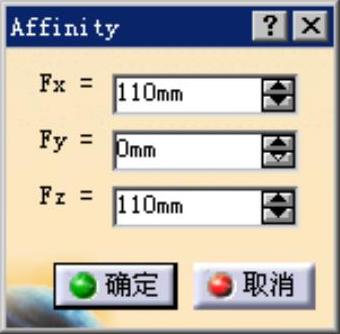

Step11.局部对称牵引1。在工具控制板中单击“Affinity”按钮；然后单击按钮，在系统弹出的“Affinity”对话框中设置图39.16所示的参数；然后单击按钮，结果如图39.17所示。

图39.16 “Affinity”对话框

图39.17 对称牵引1

Step12.平移编辑3。在工具控制板中确认“Translation”按钮和“点”按钮被按下；选取图39.18所示的四点（按下Ctrl键）为平移对象；单击按钮，在系统弹出的“Translation”对话框文本框中输入值0，在文本框中输入值164，在文本框中输入值0，然后单击按钮，结果如图39.19所示。

图39.18 选取平移对象

图39.19 平移编辑3

Step13.局部对称牵引2。在工具控制板中单击“Affinity”按钮；然后单击按钮，在系统弹出的“Affinity”对话框中设置图39.20所示的参数；然后单击按钮，结果如图39.21所示。

图39.20 “Affinity”对话框

图39.21 对称牵引2

Step14.平移编辑4。在工具控制板中确认“Translation”按钮和“点”按钮被按下；选取图39.22所示的四点（按下Ctrl键）为平移对象；单击按钮，在系统弹出的“Translation”对话框文本框中输入值0，在文本框中输入值94，在文本框中输入值0，然后单击按钮，结果如图39.23所示。

图39.22 选取平移对象

图39.23 平移编辑4

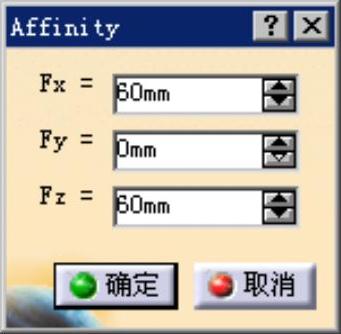

Step15.局部对称牵引3。在工具控制板中单击“Affinity”按钮；然后单击按钮，在系统弹出的“Affinity”对话框中设置图39.24所示的参数；然后单击按钮，结果如图39.25所示。

图39.24 “Affinity”对话框

图39.25 对称牵引3

Step16.平移编辑5。在工具控制板中确认“Translation”按钮和“点”按钮被按下；选取图39.26所示的四点（按下Ctrl键）为平移对象；单击按钮，在系统弹出的“Translation”对话框文本框中输入值0，文本框中输入值54，文本框中输入值0，然后单击按钮，结果如图39.27所示。

图39.26 选取平移对象

图39.27 平移编辑5

Step17.局部对称牵引4。在工具控制板中单击“Affinity”按钮；然后单击按钮，在系统弹出的“Affinity”对话框中设置图39.28所示的参数；然后单击按钮，结果如图39.29所示。

图39.28 “Affinity”对话框

图39.29 对称牵引4

Step18.平移编辑6。在工具控制板中确认“Translation”按钮和“点”按钮被按下；选取图39.30所示的四点（按下Ctrl键）为平移对象；单击按钮，在系统弹出的“Translation”对话框文本框中输入值0，在文本框中输入值25，在文本框中输入值0，然后单击按钮，结果如图39.31所示。

图39.30 选取平移对象

图39.31 平移编辑6

Step19.调整视图方位。在“视图”工具栏中单击“仰视图”按钮，将视图方位调整到仰视方位。

Step20.创建长方体。选择下拉菜单命令，在图形区中创建长方体。

Step21.使用对称牵引调整长方体的大小。在工具控制板中单击“Affinity”按钮，然后单击按钮，再单击按钮，在系统弹出的“Affinity”对话框中设置图39.32所示的参数，然后单击按钮，结果如图39.33所示。

图39.32 “Affinity”对话框

图39.33 对称牵引5

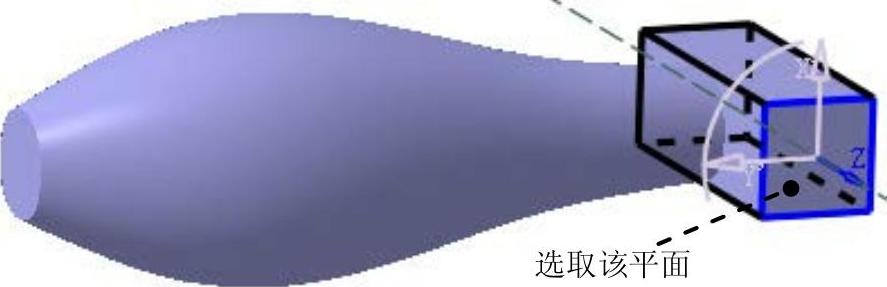

Step22.定义变换中心。在工具控制板中单击“Translation”按钮和“面”按钮，选择图39.34所示的面为参照，然后单击按钮，在“Translation”对话框中设置图39.35所示的参数，单击按钮。

图39.34 定义参照面

图39.35 “Translation”对话框(www.zuozong.com)

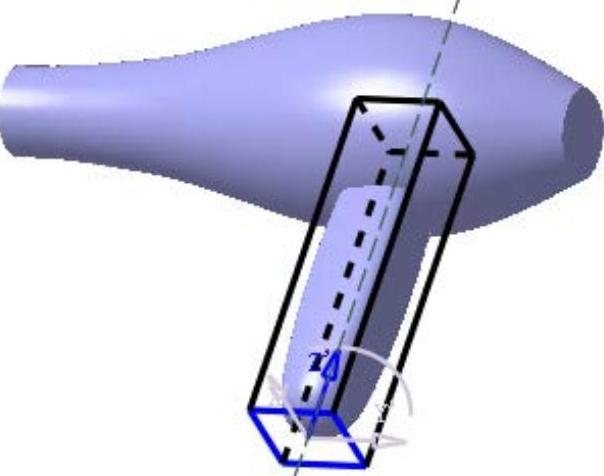

Step23.平移编辑7。在工具控制板中单击按钮和按钮；然后单击按钮，在系统弹出的“Translation”对话框中设置图39.36所示的参数；然后单击按钮，结果如图39.37所示。

说明：操作此步骤前需将视图调整到仰视方位。

图39.36 “Translation”对话框

图39.37 平移编辑7

Step24.调整视图方位。在“视图”工具栏中单击“正视图”按钮，将视图方位调整到正视方位。

Step25.平移编辑8。在工具控制板中确认“Translation”按钮和“点”按钮被按下；按住Ctrl键，框选图39.38所示的四点为平移对象；单击按钮，在系统弹出的“Translation”对话框文本框中输入值0，在文本框中输入值200，在文本框中输入值-170；然后单击按钮，结果如图39.39所示。

图39.38 选取平移对象

图39.39 平移编辑8

Step26.比例吸附。在工具控制板的编辑区域中单击“Attraction”按钮和“面”按钮，选取图39.40所示的网格边线，在工具控制板中单击按钮，在系统弹出的“Weight”对话框中输入值50，然后单击按钮，结果如图39.41所示。

图39.40 选取网格边线

图39.41 编辑结果

Step27.网格分割2。选择下拉菜单命令，在工具控制板中确认按钮被按下，单击按钮，在系统弹出的“NumberOfSections”对话框中输入值3，然后单击按钮；选取图39.42所示的网格边线为分割对象；单击按钮完成分割，结果如图39.43所示。

Step28.平移编辑9。选择下拉菜单命令，在工具控制板中确认“Translation”按钮和“点”按钮被按下；按住Ctrl键，框选图39.44所示的两点为平移对象；单击按钮，在系统弹出的“Translation”对话框文本框中输入值0，在文本框中输入值140，在文本框中输入值0，然后单击按钮，结果如图39.45所示。

图39.42 选取分割对象

图39.43 网格分割2

图39.44 选取平移对象

图39.45 平移编辑9

Step29.平移编辑10。按住Ctrl键，框选图39.46所示的两点为平移对象；单击按钮，在系统弹出的“Translation”对话框文本框中输入值0，在文本框中输入值264，在文本框中输入值0，然后单击按钮，结果如图39.47所示。

图39.46 选取平移对象

图39.47 平移编辑10

Step30.平移编辑11。按住Ctrl键，框选图39.48所示的两点为平移对象；单击按钮，在系统弹出的“Translation”对话框文本框中输入值0，在文本框中输入值169，在文本框中输入值-55；然后单击按钮，结果如图39.49所示。

图39.48 选取平移对象

图39.49 平移编辑11

Step31.平移编辑12。按住Ctrl键，框选图39.50所示的两点为平移对象；单击按钮，在系统弹出的“Translation”对话框文本框中输入值0，在文本框中输入值209，在文本框中输入值-66；然后单击按钮，结果如图39.51所示。

图39.50 选取平移对象

图39.51 平移编辑12

Step32.平移编辑13。按住Shift键，框选图39.52所示的两点为平移对象；单击按钮，在系统弹出的“Translation”对话框文本框中输入值0，在文本框中输入值223，在文本框中输入值-86；然后单击按钮，结果如图39.53所示。

图39.52 选取平移对象

图39.53 平移编辑13

Step33.平移编辑14。按住Shift键，框选图39.54所示的两点为平移对象；单击按钮，在系统弹出的“Translation”对话框文本框中输入值0，在文本框中输入值180，在文本框中输入值-85，然后单击按钮，结果如图39.55所示。

图39.54 选取平移对象

图39.55 平移编辑14

Step34.平移编辑15。按住Shift键，框选图39.56所示的两点为平移对象；单击按钮，在系统弹出的“Translation”对话框文本框中输入值0，在文本框中输入值223，在文本框中输入值-144.5；然后单击按钮，结果如图39.57所示。

图39.56 选取平移对象

图39.57 平移编辑15

Step35.平移编辑16。按住Shift键，框选图39.58所示的两点为平移对象；单击按钮，在系统弹出的“Translation”对话框文本框中输入值0，在文本框中输入值178，在文本框中输入值-123；然后单击按钮，结果如图39.59所示。

图39.58 选取平移对象

图39.59 平移编辑16

Step36.平移编辑17。按住Shift键，框选图39.60所示的两点为平移对象；单击按钮，在系统弹出的“Translation”对话框文本框中输入值0，在文本框中输入值173，在文本框中输入值-171；然后单击按钮，结果如图39.61所示。

图39.60 选取平移对象

图39.61 平移编辑17

Step37.平移编辑18。按住Shift键，框选图39.62所示的两点为平移对象；单击按钮，在系统弹出的“Translation”对话框文本框中输入值0，在文本框中输入值203，在文本框中输入值-168；然后单击按钮，结果如图39.63所示。

图39.62 选取平移对象

图39.63 平移编辑18

Step38.选择下拉菜单命令，切换到曲面设计工作台。

Step39.新建几何图形集。选择下拉菜单命令，系统弹出“插入几何图形集”对话框，在文本框中输入名称“main_sur”，单击按钮。

Step40.创建修剪特征。选择下拉菜单命令，在图形区选取图39.64所示的两个曲面为参照，单击按钮。

Step41.封闭曲面。选择下拉菜单命令，在图形区选取全部曲面，然后单击按钮，完成封闭曲面的创建。

图39.64 定义参照对象

Step42.隐藏对象。在特征树上右击节点，在弹出的快捷菜单中选择命令。

Step43.创建图39.65所示的倒圆角1。选择下拉菜单命令；选取图39.66所示的边为要圆角的对象；在文本框中输入值5；在下拉列表中选取选项，单击按钮，完成倒圆角1的创建。

图39.65 倒圆角1

图39.66 定义参照边

Step44.创建盒体1。选择下拉菜单命令，在“内侧厚度”文本框中输入值1.5，“外侧厚度”值为0，选取图39.67所示的面为要移除的面，然后单击按钮，完成盒体1的创建。结果如图39.68所示。

图39.67 定义要移除的面

图39.68 盒体1

Step45.选择下拉菜单命令，切换到零件设计工作台。在特征树上右击节点，在弹出的快捷菜单中选择命令。

Step46.创建布尔操作。选择下拉菜单命令，在特征树中选取，然后单击按钮，完成布尔操作的创建。然后将隐藏。

Step47.保存模型。选择下拉菜单命令，保存模型文件。
