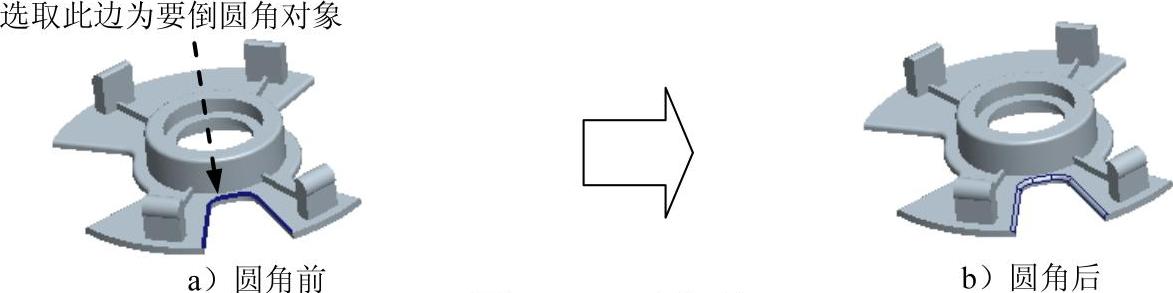

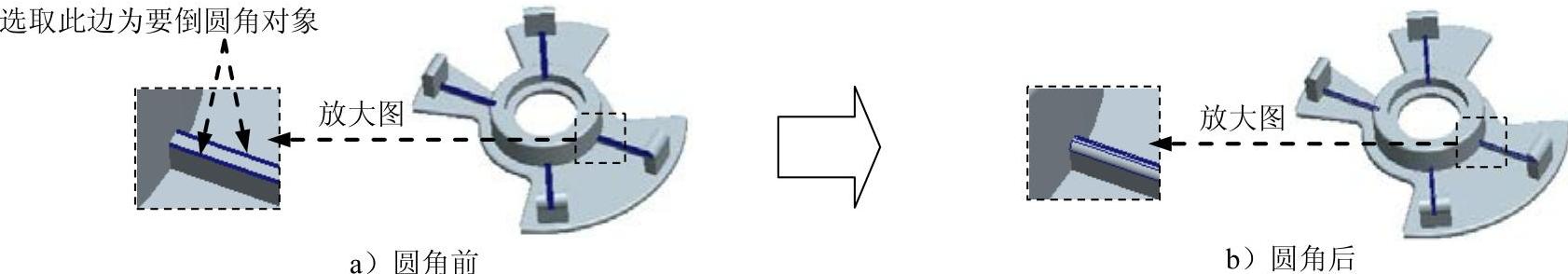

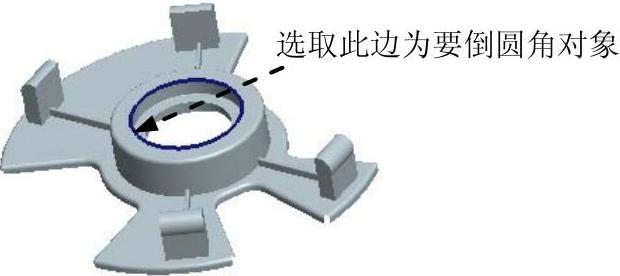

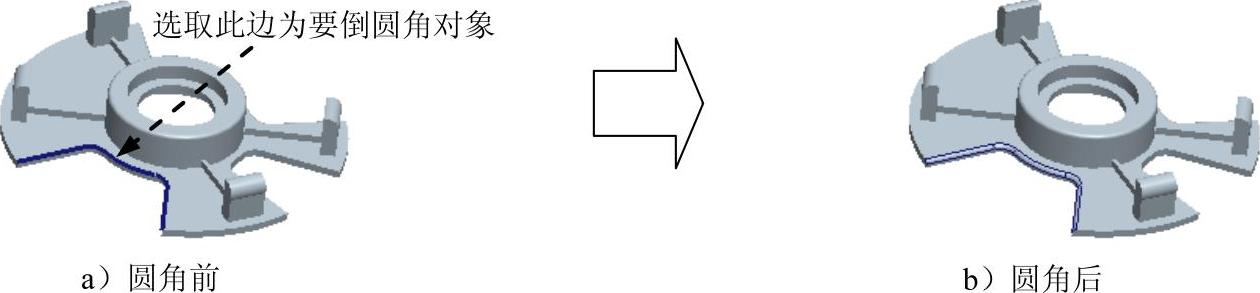

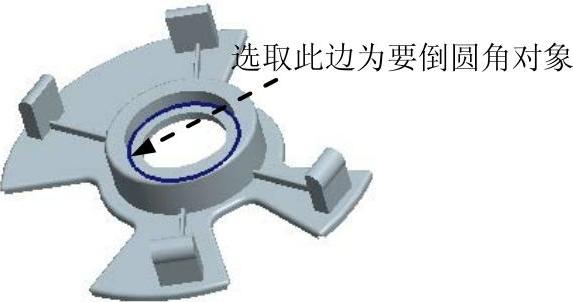

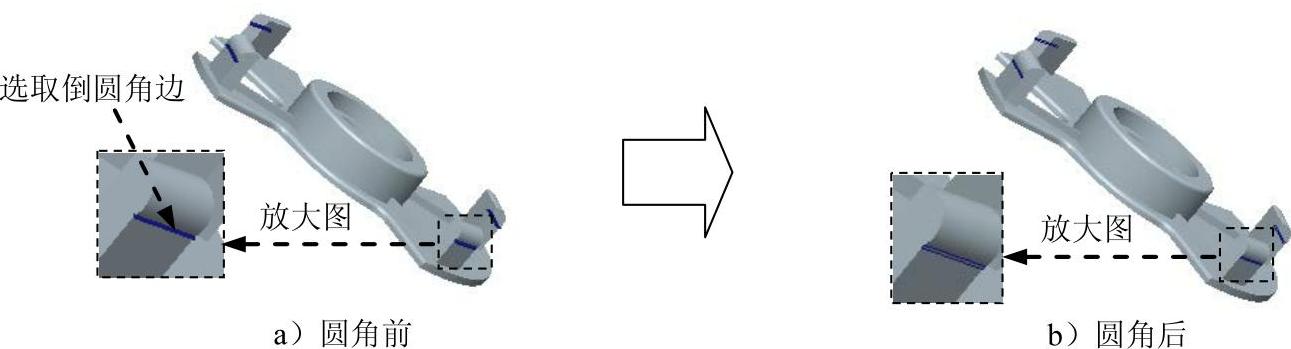

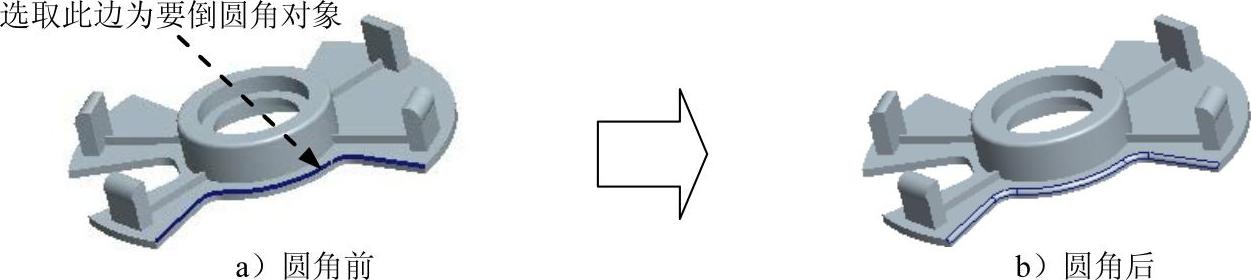

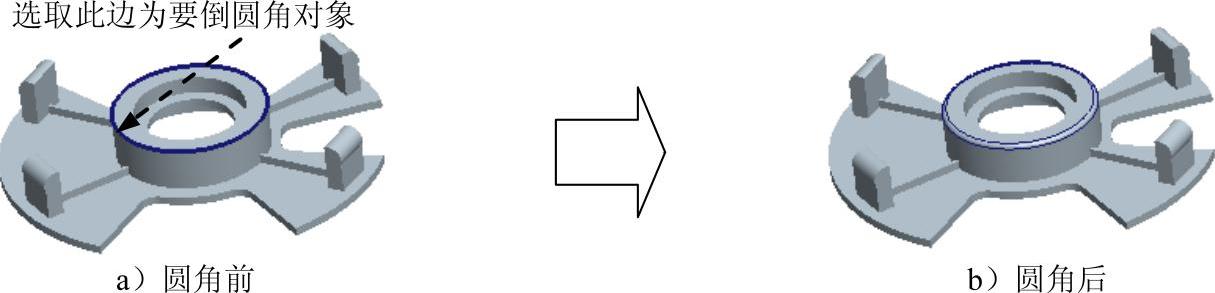

【摘要】：在镜像时应注意镜像基准面的选择。图16.1 零件模型及特征树Step1.新建模型文件。选择下拉菜单命令；选取图16.10所示的平面为草绘平面；绘制图16.11所示的截面草图；在对话框区域的下拉列表中选取选项，单击按钮，完成凹槽2的创建。选择下拉菜单命令，选取图16.17a所示的边为倒圆角的对象，倒圆角半径为0.5。图16.24 倒圆角8图16.25 倒圆角9Step20.保存文件。

如何创建塑料垫片的3D模型和设计流程

实例概述：

在本实例的设计过程中，镜像特征的运用较为巧妙。在镜像时应注意镜像基准面的选择。零件模型和特征树如图16.1所示。

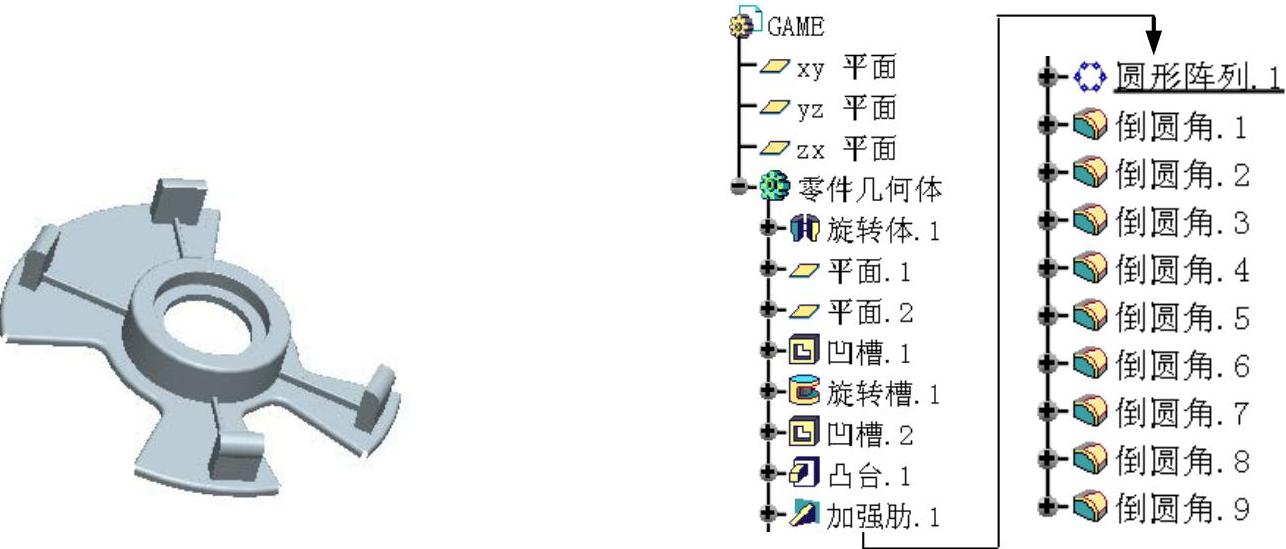

图16.1 零件模型及特征树

Step1.新建模型文件。选择下拉菜单命令，在系统弹出的“新建零件”对话框中输入名称GAME，选中复选框，单击按钮，进入零件设计工作台。

Step2.创建图16.2所示的特征——旋转体1。选择下拉菜单命令，选取xy平面为草绘平面，绘制图16.3所示的截面草图；在区域的文本框中输入值360；在区域的文本框中右击，选取V轴作为旋转轴，单击按钮，完成旋转体1的创建。

图16.2 旋转体1

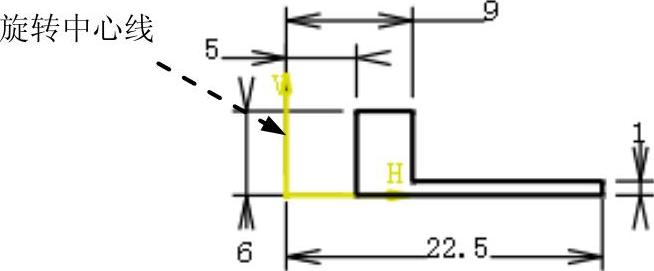

图16.3 截面草图

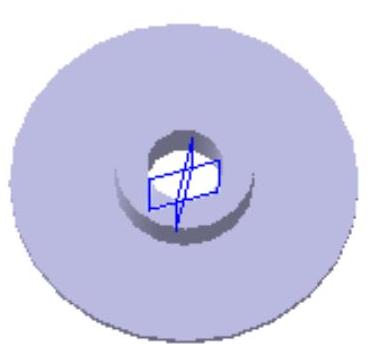

Step3.创建图16.4所示的特征——平面1。单击“参考元素”工具栏中的按钮；在下拉列表中选取选项；在文本框中右击，选取zx平面为参考平面；在文本框中输入数值6，单击按钮，完成平面1的创建。

Step4.创建图16.5所示的特征——平面2。单击“参考元素”工具栏中的按钮；在下拉列表中选取选项；在文本框中右击，选择Y轴为旋转轴，在文本框中右击，选取xy平面为参考平面；在文本框中输入数值60，单击按钮，完成平面2的创建。

图16.4 平面1

图16.5 平面2

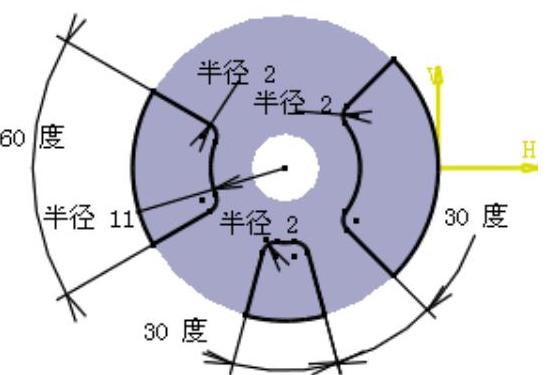

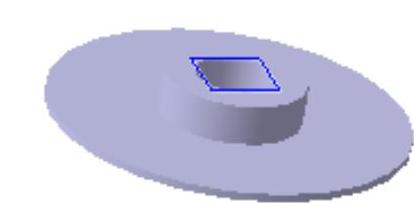

Step5.创建图16.6所示的零件特征——凹槽1。选择下拉菜单命令；选取平面1为草绘平面；绘制图16.7所示的截面草图；在对话框区域的下拉列表中选取选项，在文本框中输入数值2，单击按钮，完成凹槽1的创建。

图16.6 凹槽1

图16.7 截面草图

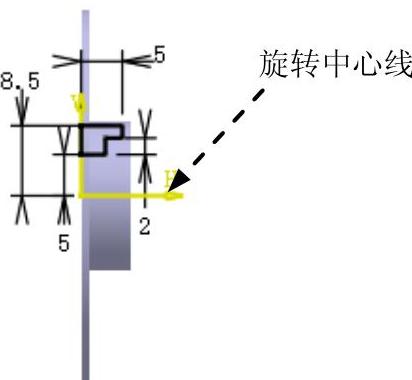

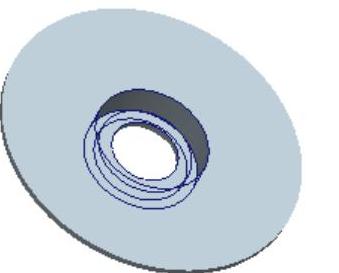

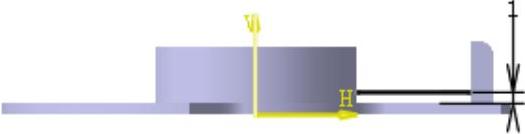

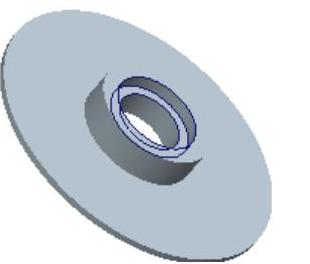

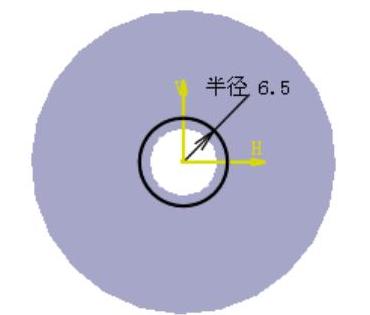

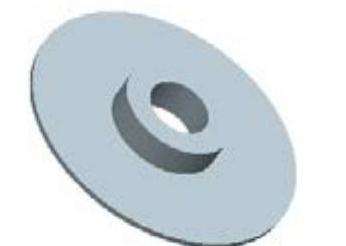

Step6.创建图16.8所示的特征——旋转槽1。选择下拉菜单命令；选取yz平面为草绘平面，绘制图16.9所示的截面草图；在区域的文本框中输入值360；在文本框中输入值0；选择图16.9所示的H轴作为旋转中心线，单击按钮，完成旋转槽1的创建。

图16.8 旋转槽1

图16.9 截面草图

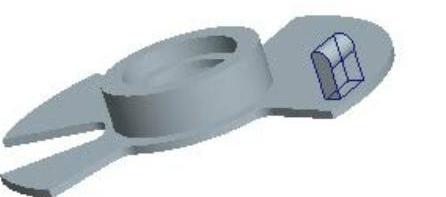

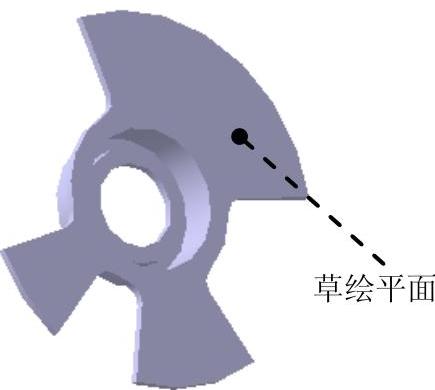

Step7.创建图16.10所示的零件特征——凹槽2。选择下拉菜单命令；选取图16.10所示的平面为草绘平面；绘制图16.11所示的截面草图；在对话框区域的下拉列表中选取选项，单击按钮，完成凹槽2的创建。

图16.10 凹槽2

图16.11 截面草图

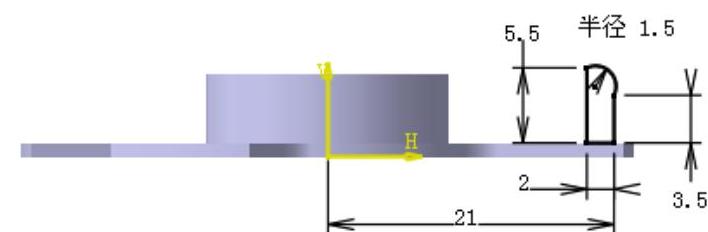

Step8.创建图16.12所示的零件特征——凸台1。选择下拉菜单命令；选取平面2为草绘平面，绘制图16.13所示的截面草图；在区域的下拉列表中选取选项，在其后的文本框中输入值2.5，并选中复选框，单击按钮，完成凸台1的创建。

图16.12 凸台1

图16.13 截面草图

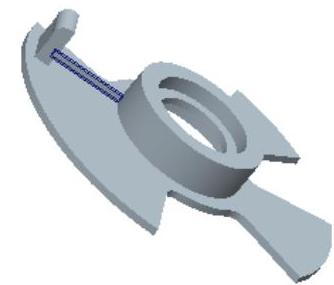

Step9.创建图16.14所示的零件特征——加强肋1。选择下拉菜单命令；在下的文本框中输入数值0.25，单击下的按钮，选择平面2为基准平面，系统进入草绘状态，绘制图16.15所示的截面草图，单击退出草图环境，单击按钮，完成加强肋1的创建。(www.zuozong.com)

图16.14 加强肋1

图16.15 截面草图

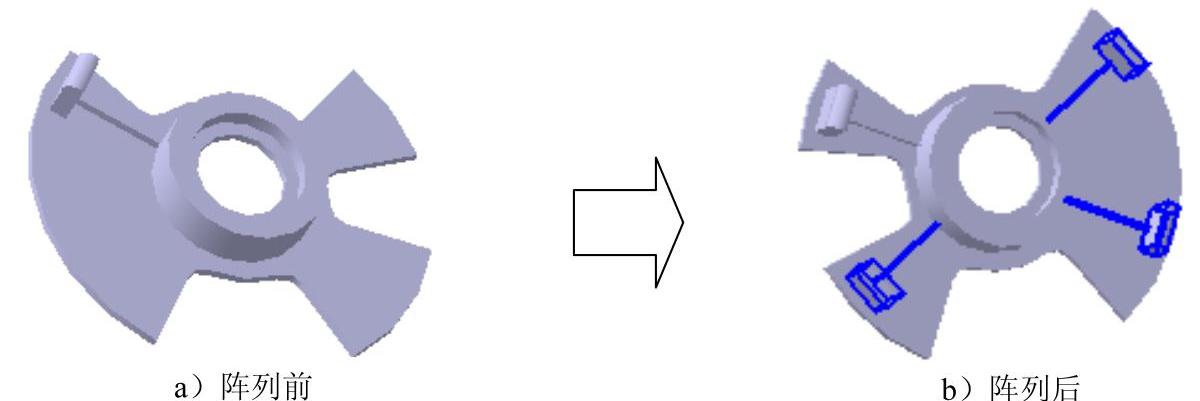

Step10.创建图16.16b所示的变换特征——圆形阵列1。按住Ctrl键，在特征树中选中特征凸台1和加强肋1作为圆形阵列的源特征；选择下拉菜单命令；在文本框的下拉列表中选取选项，在文本框中输入值5，在文本框中输入数值60，在区域的文本框中右击，选取Y轴选项；单击按钮，完成圆形阵列1的创建（注：此阵列中会多产生一个阵列结果，单击此点，可取消生成）。
