实例概述：

本实例主要讲述托架的设计过程，运用了如下命令：凸台、加强肋、孔和镜像等。其中需要注意的是加强肋特征的创建过程及技巧。零件模型及特征树如图13.1所示。

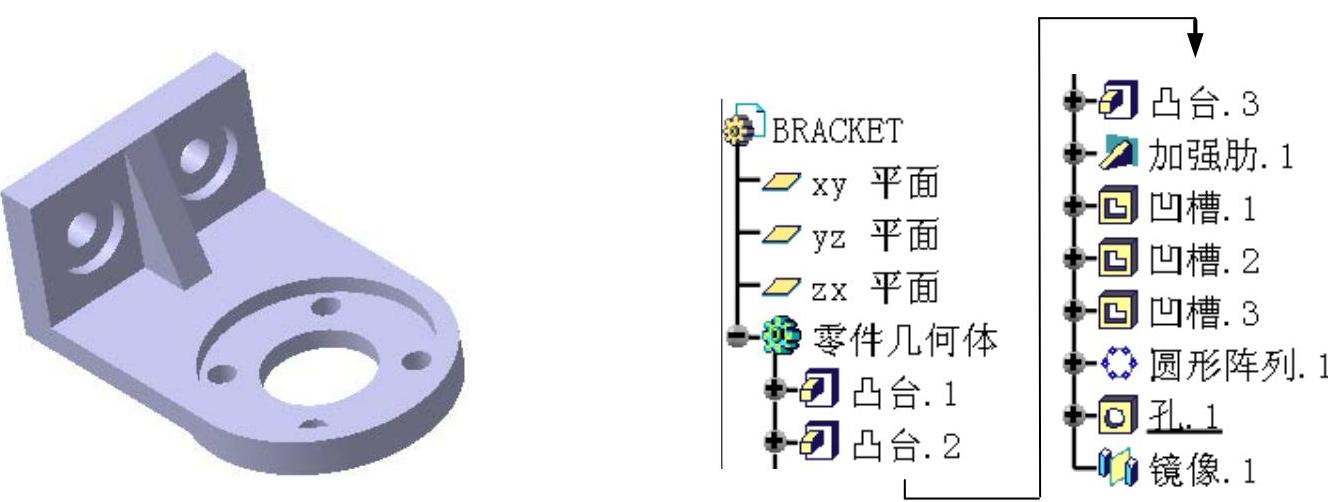

图13.1 零件模型和特征树

Step1.新建模型文件。选择下拉菜单命令，在系统弹出的“新建零件”对话框中输入名称BRACKET，选中复选框，单击按钮，进入零件设计工作台。

Step2.创建图13.2所示的零件特征——凸台1。选择下拉菜单命令；选取xy平面为草绘平面，绘制图13.3所示的截面草图；在区域的下拉列表中选取选项，在其后的文本框中输入值5.5，单击按钮，完成凸台1的创建。

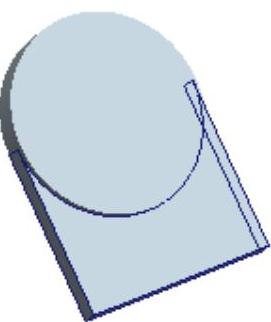

图13.2 凸台1

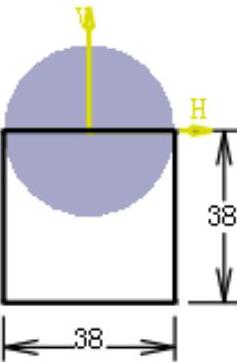

图13.3 截面草图

Step3.创建图13.4所示的零件特征——凸台2。选择下拉菜单命令；选取凸台1的表面为草绘平面，绘制图13.5所示的截面草图；在区域的下拉列表中选取选项，在其后的文本框中输入值4，单击按钮，完成凸台2的创建。

图13.4 凸台2

图13.5 截面草图

Step4.创建图13.6所示的零件特征——凸台3。选择下拉菜单命令；选取图13.6所示的平面1为草绘平面，绘制图13.7所示的截面草图；在区域的下拉列表中选取选项，在其后的文本框中输入值20，单击按钮，完成凸台3的创建。

图13.6 凸台3

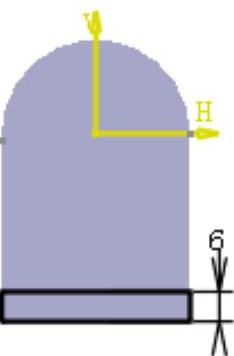

图13.7 截面草图

Step5.创建图13.8所示的肋特征——加强肋1。选择下拉菜单命令；在下的文本框中输入数值5，单击下的按钮，选择yz平面为基准平面，系统进入草绘状态，绘制图13.9所示的截面草图，单击退出草图环境，单击按钮，完成加强肋1的创建。

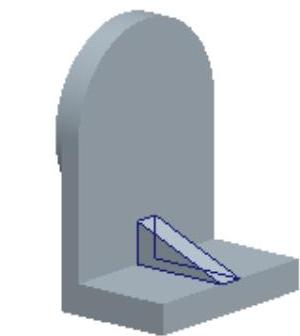

图13.8 加强肋1

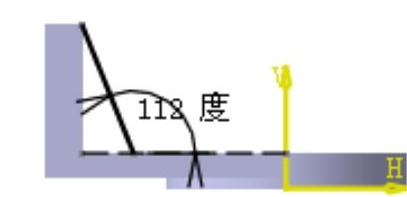

图13.9 截面草图

Step6.创建图13.10所示的零件特征——凹槽1。选择下拉菜单命令；选取凸台1的表面为草绘平面；绘制图13.11所示的截面草图；在区域的下拉列表中选取选项，在其后的文本框中输入值2.5，单击按钮，完成凹槽1的创建。

(www.zuozong.com)

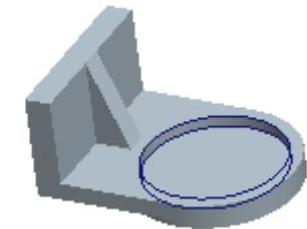

图13.10 凹槽1

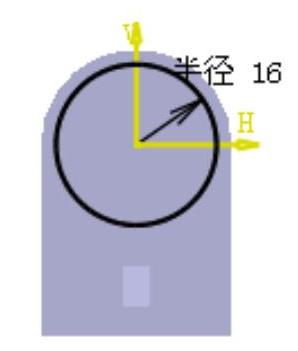

图13.11 截面草图

Step7.创建图13.12所示的零件特征——凹槽2。选择下拉菜单命令；选取凹槽1的表面为草绘平面；绘制图13.13所示的截面草图；在对话框区域的下拉列表中选取选项，并单击按钮，单击按钮，完成凹槽2的创建。

图13.12 凹槽2

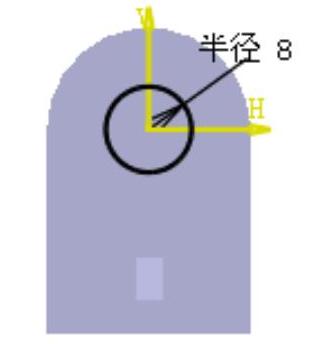

图13.13 截面草图

Step8.创建图13.14所示的零件特征——凹槽3。选择下拉菜单命令；选取凹槽1的表面为草绘平面；绘制图13.15所示的截面草图；在对话框区域的下拉列表中选取选项，并单击按钮，单击按钮，完成凹槽3的创建。

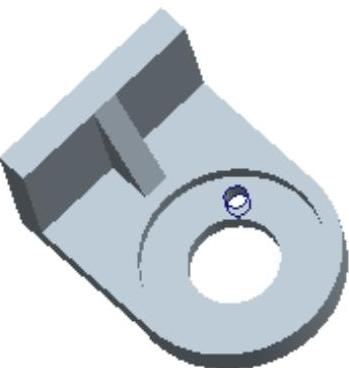

图13.14 凹槽3

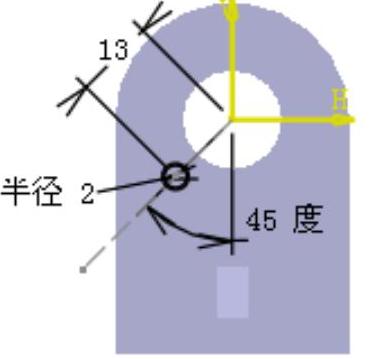

图13.15 截面草图

Step9.创建图13.16b所示的变换特征——圆形阵列1。选择下拉菜单命令；在文本框的下拉列表中选取选项，在文本框中输入值4；在中输入角度90，在区域的文本框中右击，选取Z轴选项，选择凹槽3为要阵列的对象，单击按钮，完成圆形阵列1的创建。

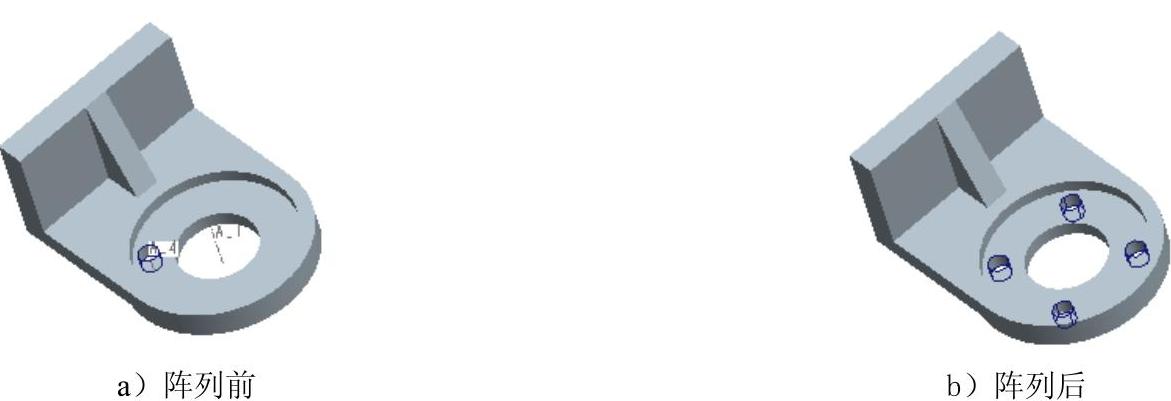

图13.16 创建阵列特征

Step10.创建图13.17所示的零件特征——孔1。选择下拉菜单命令；选取图13.17所示的面为孔的放置面，约束孔的中心位置如图13.18所示；在选项卡中选取选项，在文本框中输入值5；在文本框中输入数值10；单击选项卡，在下方的下拉列表中选取选项，在文本框中输入数值11.2，在文本框中输入数值2，其他参数采用系统默认设置。单击按钮，完成孔1的创建。

Step11.创建图13.19所示的特征——镜像1。先在特征树上选取孔1为镜像对象，再选择下拉菜单命令，选取yz平面为镜像元素，单击按钮，完成镜像1的创建。

Step12.保存文件。选择下拉菜单命令，完成零件模型的保存。

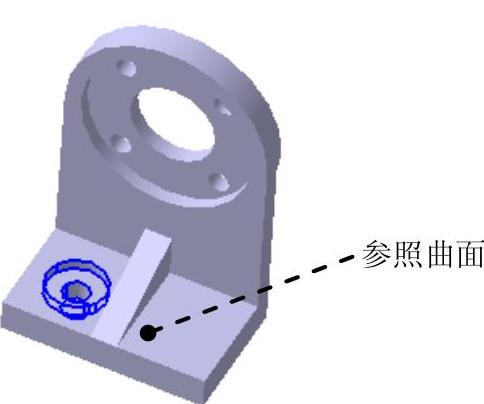

图13.17 孔的放置

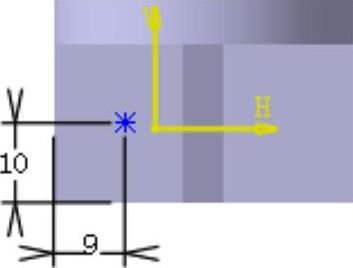

图13.18 孔1中心位置

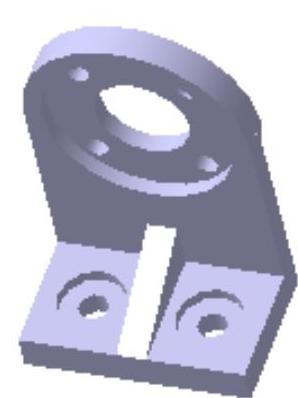

图13.19 镜像1
