螺纹是在圆柱(或圆锥)表面上，经过机械加工而形成的具有规定牙型的螺旋线沟槽。在圆柱(或圆锥)外表面上所形成的螺纹称外螺纹，在圆柱(或圆锥)内表面上所形成的螺纹称内螺纹，如图7.1所示。
图7.1 车削螺纹
1)螺纹的基本要素
(1)牙型
牙型是指在通过螺纹轴线的断面上螺纹的轮廓形状，其凸起部分称为螺纹的牙，凸起的顶端称为螺纹的牙顶，沟槽的底部称为螺纹的牙底。常见的螺纹牙型有三角形、梯形、锯齿形和矩形等，如图7.2所示。
图7.2 螺纹的牙型
(2)直径
螺纹的直径有大径、中径和小径三种，如图7.3所示。
①大径d、D 与外螺纹牙顶或内螺纹牙底相切的假想的圆柱直径称为螺纹的大径。外螺纹和内螺纹的大径分别用d和D表示。公称直径是代表螺纹尺寸的直径，普通螺纹的公称直径就是指螺纹的大径。
②小径d1、D1 与外螺纹牙底或内螺纹牙顶相切的假想圆柱的直径称为螺纹的小径。外螺纹和内螺纹的小径分别用d1、D1表示。
③中径d2、D2 是指一个假想圆柱的直径，该圆柱的母线通过牙型上沟槽和凸起宽度相等的地方。外螺纹和内螺纹的中径分别用d2、D2表示。

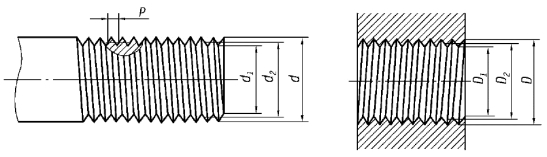

图7.3 螺纹的直径与螺距
(3)螺距P
相邻两牙在中径线上对应两点间的轴向距离称为螺距，如图7.3所示。
(4)线数n
形成螺纹时所沿螺旋线的条数称为螺纹的线数。沿一条螺旋线形成的螺纹称为单线螺纹；沿一条以上的轴向等距螺线形成的螺纹称为多线螺纹，如图7.4所示。
图7.4 螺纹的线数和导程
(5)导程Ph
同一螺纹旋线上相邻两牙在中径线上对应两点间的轴向距离称为导程，如图7.4所示。螺距与导程的关系为Ph=nP。显然，单线螺纹的导程与螺距相等。
图7.5 螺纹的旋向
(6)旋向
螺纹有右旋和左旋两种，判别方法如图7.5所示。工程上常用右旋螺纹。
螺纹的牙型、公称直径、线数、螺距或导程、旋向称为螺纹五要素。内外螺纹总是成对使用，只有当五个要素完全相同时，内外螺纹才能旋合一起。
2)螺纹的规定画法
(1)外螺纹画法
如图7.5所示，在投影为非圆的视图上，外螺纹大径画粗实线，小径画细实线，且小径在螺杆的倒角或倒圆部分也应画出。小径的直径可在附录有关表中查到，实际画图时小径通常画成大径的0.85倍。螺纹终止线画粗实线。在投影为圆的视图上，用粗实线画螺纹的大径，用3/4圈圆弧细实线画螺纹的小径，倒角圆省略不画。图7.6(a)表示外螺纹不剖时的画法，图7.6(b)为剖切时的画法。
图7.6 外螺纹的画法
(2)内螺纹的画法

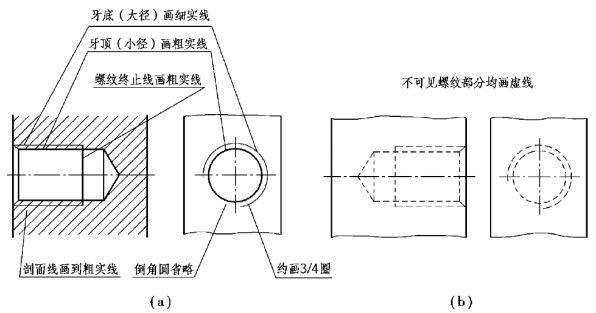

如图7.7所示，在投影为非圆的视图上，内螺纹的小径画成粗实线，大径画成细实线，剖面线画到牙底的粗实线处。在投影为圆的视图上，小径画粗实线，大径画3/4圈圆弧细实线，倒角圆省略不画，如图7.7(a)。对于不穿通的螺孔(也称盲孔)，锥孔深度比螺孔深度大0.5d。由于钻头的顶角约等于120°，因此，钻孔底部的圆锥凹坑的锥角应画成120°。螺纹终止线画粗实线，如图7.7(a)所示。
不可见螺纹的所有图线都用虚线绘制，如图7.7(b)所示。
图7.7 内螺纹的画法
(3)螺纹连接的画法
用剖视图表示螺纹连接时，旋合部分按外螺纹的画法绘制，未旋合部分按各自原有的画法绘制。如图7.8(a)、(b)所示。画图时必须注意：表示内、外螺纹大径的细实线和粗实线，以及表示内、外螺纹小径的粗实线和细实线应分别对齐；在剖切平面通过螺纹轴线的剖视图中，实心螺杆按不剖绘制。
(www.zuozong.com)
图7.8 内、外螺纹连接画法
螺纹的图样标记
3)螺纹的种类与标注
(1)螺纹的种类
①按螺纹要素分，可分为标准螺纹、特殊螺纹和非标准螺纹。其中牙型、公称直径和螺距三个要素都符合标准的螺纹称为标准螺纹；只有牙型符合标准的螺纹称为特殊螺纹；牙型不符合标准的螺纹称为非标准螺纹。
②按螺纹用途分，可分为连接螺纹(紧固螺纹、管螺纹)、传动螺纹和专用螺纹。其中紧固螺纹是用来连接零件的连接螺纹，如应用最广的普通螺纹；管螺纹如55°非密封管螺纹、55°密封管螺纹、60°密封管螺纹等；传动螺纹是用来传递动力和运动的螺纹，如梯形螺纹、锯齿形螺纹和矩形螺纹等；专用螺纹有自攻螺钉用螺纹、木螺钉螺纹和气瓶专用螺纹等。
(2)螺纹的图样标注
螺纹按规定画法简化画出后，在视图上并不能反映它的牙型、螺距、线数和旋向等结构要素，因此，必须按规定的标记在图样中进行标注。各种常用螺纹的标注方式如下：
①普通螺纹的标注格式：
②梯形螺纹和锯齿形螺纹的标注格式：
各上述项说明如下：
a.特征代号：特征代号M表示普通螺纹，Tr表示梯形螺纹，B表示锯齿形螺纹。
b.公称直径：螺纹大径。
c.螺距：粗牙普通螺纹不必标注螺距。细牙普通螺纹、梯形螺纹、锯齿形螺纹需标注螺距，多线螺纹应标注导程(P螺距值)。
d.旋向：右旋不必标出，左旋标注LH。
e.中径和顶径公差带代号：公差带代号是用来说明螺纹加工精度的，其中数字表示公差等级，字母表示基本偏差代号，写在公差等级的后面。螺纹基本偏差的表示方法与直径一样，外螺纹用小写字母表示，内螺纹用大写字母表示。当中径公差带代号与顶径相同时，只标注一个代号；当它们的公差带代号不同时，则中径公差带代号在前，顶径公差带代号在后。
f.旋合长度代号：短旋合长度用S表示；中等旋合长度用N表示，一般省略不标；长旋合长度用L表示。
例7.1 说明螺纹标记M20×2-5g6g-S的含义。
解：M—普通螺纹特征代号；20—螺纹公称直径；2—螺距(如螺距省略则表示粗牙螺纹)；5g6g—中径和顶径的公差带代号，公差带代号小写表示该螺纹为外螺纹；S—短旋合长度；右旋省略。
例7.2 说明螺纹标记Tr40×14(P7)LH-8e-L的含义。
解：Tr—梯形螺纹特征代号；40—螺纹公称直径；14—导程；P7—螺距为7；LH—左旋；8e—中径和顶径的公差带代号；L—长旋合长度代号。
普通螺纹、梯形螺纹和锯齿形螺纹的公称尺寸为螺纹大径，螺纹代号应标注在螺纹大径尺寸线上，其在图样中的标注如图7.9所示。
③管螺纹的标注格式：
a.管螺纹特征代号：特征代号G表示非螺纹密封管螺纹，Rc、R、Rp为用螺纹密封的管螺纹。Rc表示圆锥内螺纹；R表示圆锥外螺纹；Rp表示圆柱内螺纹。
b.管螺纹的尺寸代号不是管螺纹的大径，无单位。
c.用螺纹密封的管螺纹不需要标注公差等级，非螺纹密封的内管螺纹公差等级只有一种，不必标注。而非螺纹密封的外管螺纹公差等级有A、B两种，需标注公差等级。
例7.3 说明螺纹标记G1/2A的含义。
图7.9 普通螺纹和梯形螺纹的图样标注
解：G—非螺纹密封的圆柱管螺纹的特征代号；1/2—尺寸代号；右旋省略；A—公差等级。
管螺纹在图样中的标注采用指引线标注，指引线从大径处引出。管螺纹在图样中的标注如图7.10所示。
图7.10 管螺纹的标注
③内外螺纹旋合时的标注。
内外螺纹旋合时，其公差带代号用斜线隔开，内螺纹公差带代号在左，外螺纹在右。米制螺纹直接标注在大径尺寸线上，如图7.11(a)所示，管螺纹标注在引出线上，如图7.11(b)所示。
图7.11 螺纹副的标注
