剖切面种类的分类及应用指南

剖切面的选用

根据机件的结构特点，可选择以下剖切面剖开机件，即单一剖切面、几个平行的剖切平面，几个相交的剖切面(交线垂直于某一投影面)。无论采用哪种剖切面剖开机件，均可获得全剖视图、半剖视图和局部剖视图。

1)单一剖切面

单一剖切面指用一个剖切面剖切物体。

(1)投影面的平行面

前面介绍的剖视图，均为采用平行于基本投影面的单一剖切平面剖切得到的剖视图，如图6.9所示。

(2)斜剖

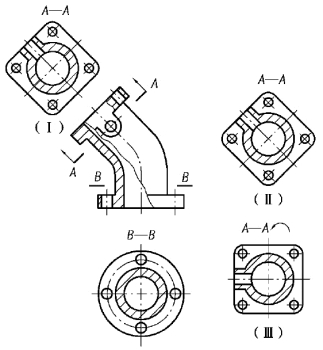

用不平行于任何基本投影面的剖切平面剖开机件的方法称为斜剖。常用于机件上倾斜部分的内部结构形状需要表达的情况。用这种剖切方法获得的剖视图一般按投影关系配置，必要时也可配置在其他适当位置，在不致引起误解时，允许将图形旋转，但必须加旋转符号，其箭头方向为旋转方向，字母应靠近旋转符号的箭头端，如图6.21所示。

图6.21　不平行于基本投影面的单一剖切面

2)几个平行的剖切面(阶梯剖)

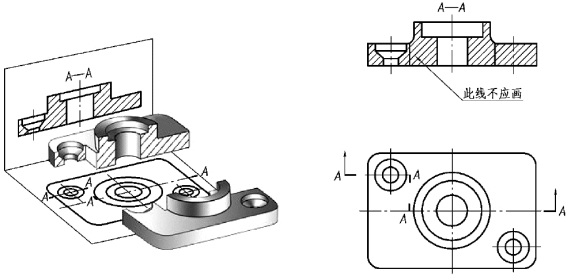

当机件上具有几种不同的结构要素(如孔、槽等)，它们的中心线排列在几个互相平行的平面上时，宜采用几个平行的剖切面剖切，如图6.22所示。

图6.22　几个平行的剖切平面

用几个平行的剖切平面剖开机件的方法画剖视图时应注意：

①剖切平面转折处不画任何线，也不应与机件轮廓线重合，如图6.22所示。

②剖切平面不得互相重叠。

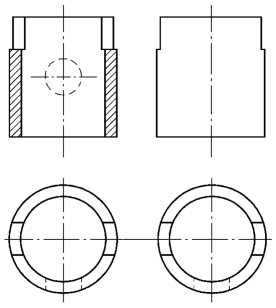

③剖视图内不应出现不完整要素，仅当两个要素在图形上具有公共对称中心线或轴线时(图6.23)，可以各画一半，以对称中心线或轴线为分界线。

图6.23　具有公共对称中心的平行剖

3)几个相交的剖切面(旋转剖)

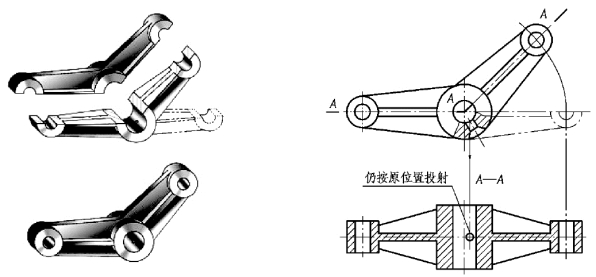

用两个相交的剖切面(交线垂直于某一基本投影面)剖开机件，以表达具有回转轴机件的内部形状。此时，两剖切面的交线应与回转轴重合，如图6.24所示。用这种方法画剖视图时，应先将被剖切面剖开的断面旋转到与选定的基本投影面平行，然后再进行投射。(www.zuozong.com)

应注意的是，凡在剖切面后，没有被剖到的结构，仍按原来的位置投射。如图6.24所示机件上的小圆孔，其俯视图即是按原来位置投射画出的。

图6.24　几个相交的剖切面剖切

4)组合剖切面剖切

当机件形状比较复杂，用上述规定无法满足要求时，可以采用组合剖切面剖切，如图6.25和图6.26所示。

图6.25　复合剖

图6.26　复合剖的展开图

月背的剖面图为我们分析月背的地质演化带来新的启示。空天技术是一个国家科技实力的重要标志，也是一个国家经济实力，国防实力的综合国力的重要体现。神舟、嫦娥、天宫，玉兔这些凝聚着先祖想象的名字，今天已成为一个个航天重器，巡弋九天之上，实现了中国的空天强国梦。

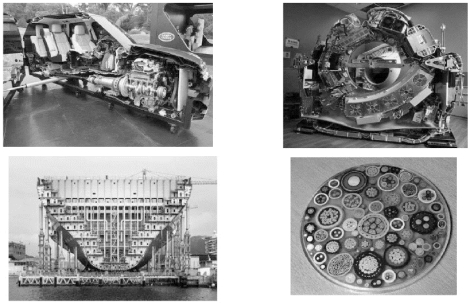

1.有很多机器内部结构十分复杂，可能由成千上万个零件组成，单纯从外表看难以窥其精锐，我们把它剖开看一下，猜一猜它们是什么?

2.分析视图中的错误，在指定位置作正确的剖视图。

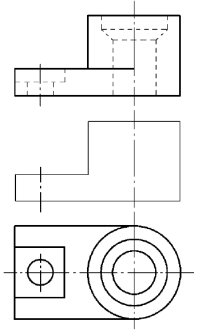

3.将主视图改成全剖视图。

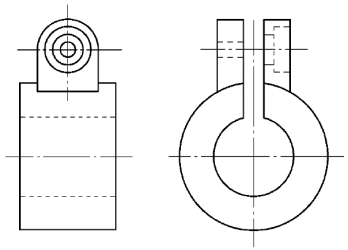

4.在指定位置将主视图改成半剖视图。

5.将主、左视图改画为局部剖视图。
