斜视图的配置及标注方法,

将物体向不平行于任何基本投影面的平面投射所得的视图，称为斜视图。

斜视图主要用于表达物体上倾斜部分的实形。图6.5所示的弯板，其倾斜部分在基本视图上不能反映实形，为此，可选用一个新的辅助投影面(该投影面应垂直于某一基本投影面)，使它与物体的倾斜部分表面平行，然后向新投影面投射，这样便使倾斜部分在新投影面上反映实形。

斜视图通常按向视图的配置形式配置并标注。必要时，允许将斜视图旋转配置，在旋转后的斜视图上方应标注大写英文字母及旋转符号，旋转符号的箭头方向应与斜视图的旋转方向一致，表示该视图名称的大写英文字母应靠近旋转符号的箭头端，如图6.5中的A向斜视图。斜视图主要用来表达物体上倾斜结构的实形，其余部分不必画出，可用波浪线断开。

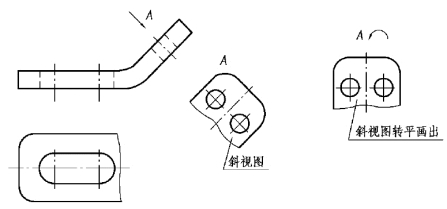

图6.5　斜视图

所谓换位思考，就是理解别人的想法、感受，从对方的立场来看事、看人，设身处地为他人着想。我们在表达机件外形时，首先要从方便他人读图的角度考虑，灵活运用基本视图、向视图、局部视图和斜视图等各种表达方法。

(www.zuozong.com)

1.同学们，你们知道宾馆、酒店的电梯里常会有一面大镜子，这镜子是干什么用的呢?它是为了当残疾人摇着轮椅进电梯时，不必费神转身，就可以从镜子里看见楼层显示灯。请大家结合自身经历，谈一谈替他人着想的实例。

2.看懂三视图，画出右视图和向视图。

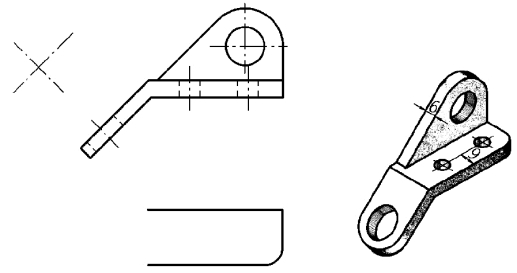

3.在指定位置作局部视图和斜视图(底板长和宽相等)。

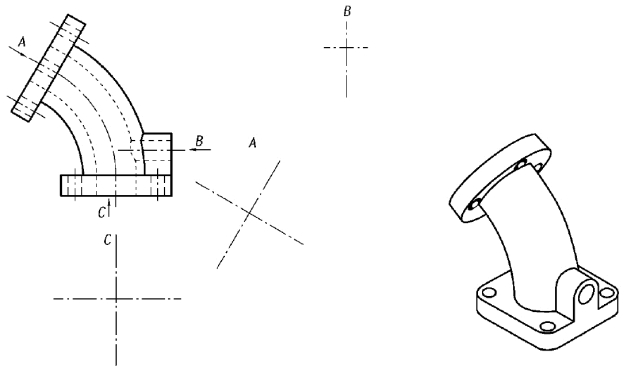

4.参照轴测图，作斜视图和局部视图。
