运输站变频器的模拟量调速

虽然BOP模式的调速简单易行，但每次改变频率需要手动设置，不易实现自动控制，而模拟量调速可以比较方便地实现自动控制和无级调速，因而在工程中比较常用，但模拟量调速一般要用到模拟量模块，相对而言，控制成本稍高。

1.S7-300 PLC模拟量模块简介

（1）S7-300 PLC模拟量模块的分类

S7-300 PLC模拟量模块的种类比较多，主要有模拟量输入模块SM331系列、模拟量输出模块SM332系列以及模拟量输入/输出模块SM334和SM335系列，具体型号超过30种。按照分辨率分类，通常可分为8位、12位和16位。

（2）接线方案

以下以SM334（334-0CE01-0AA0）模块为例介绍模拟量模块的接线图。SM334的接线图如图8-9所示。

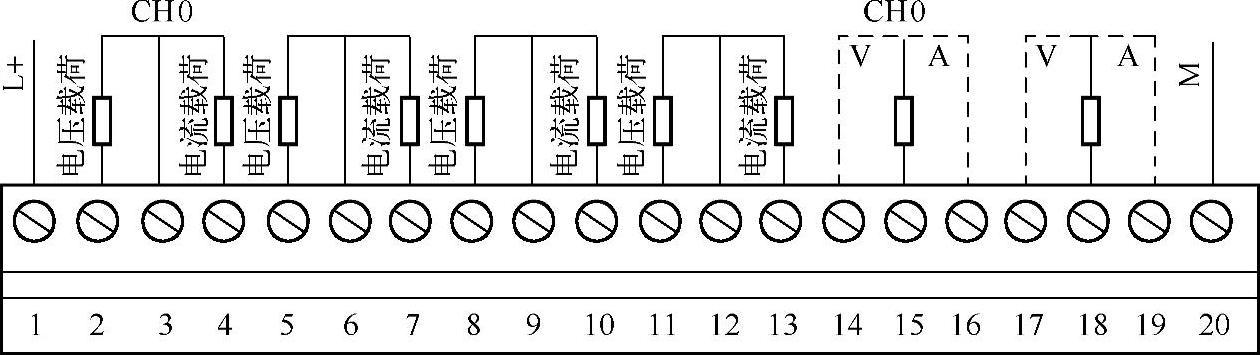

图8-9 SM334的接线图

2.运输站的控制方案和实施

（1）软硬件配置

①1套STEP 7 V5.4 SP4。

②1台MM440变频器。

③1台CPU 314C-2DP。

④1台电动机。

⑤1根编程电缆（或者CP5611卡）。

⑥1台SM334。(www.zuozong.com)

⑦1台HMI。

模拟量调速原理如图8-10所示。

图8-10 运输站接线图-模拟量调速

（2）设定变频器的参数

先查询MM440变频器的说明书，再依次在变频器中设定表8-6中的参数。

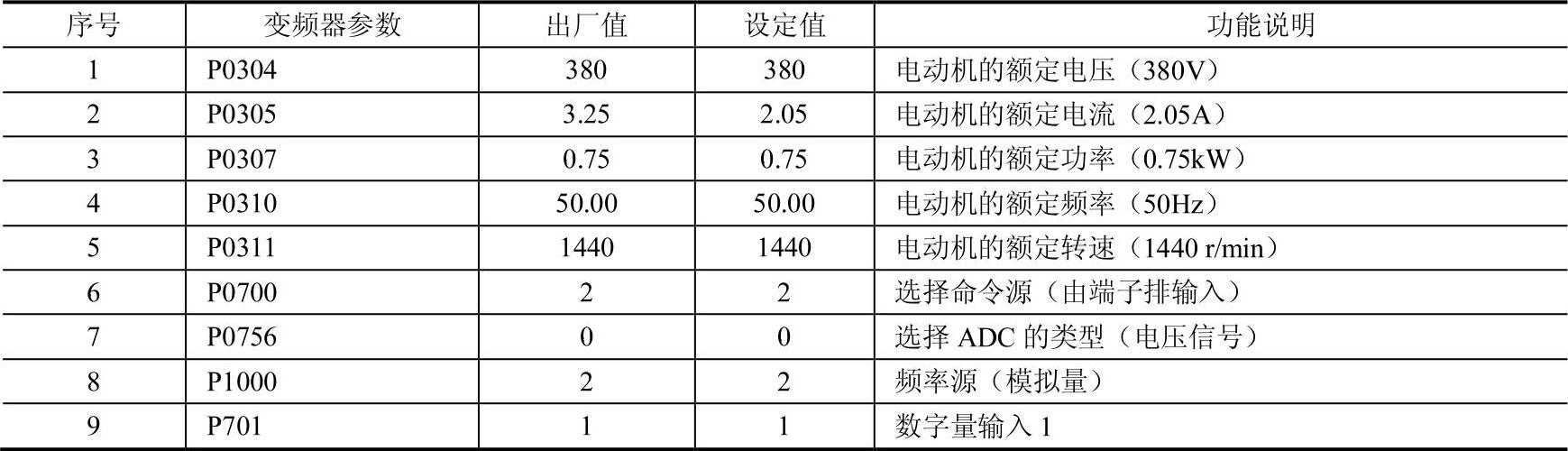

表8-6 变频器参数表

【关键点】P0756设定成0表示电压信号对变频器调速，默认是电压信号。此外，还要将I/0控制板上的DIP开关设定为“OFF”。

（3）编写程序，并将程序下载到PLC中

在组织块OB1输入如图8-11程序所示的梯形图，其功能是发送起停信号和将物体推到下一站。在组织块OB35输入如图8-12程序所示的梯形图，其功能是每100ms向变频器发送一个模拟量，其中MW20中的数据由触摸屏提供。

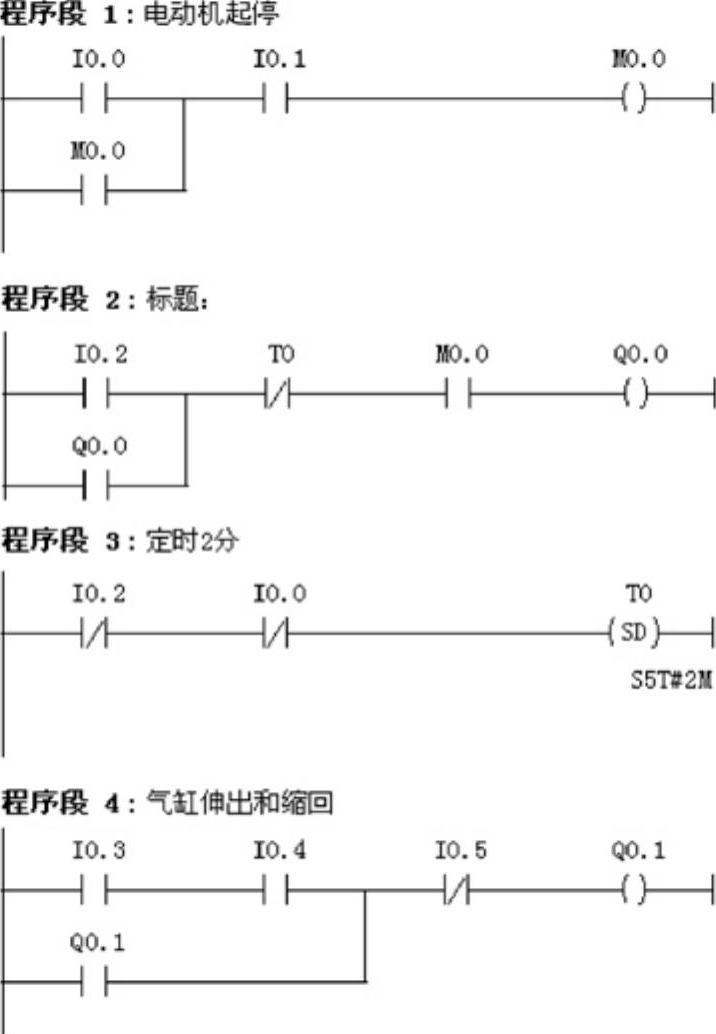

图8-11 程序（组织块OB1）

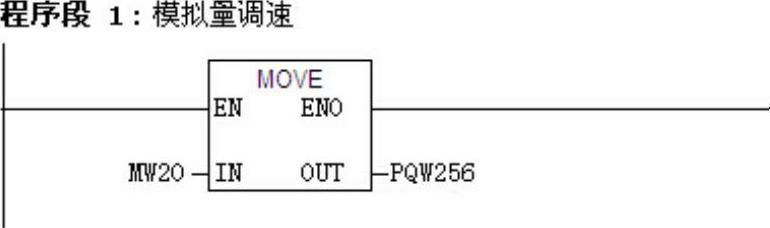

图8-12 程序（组织块OB35）
