（1）特点 康明斯ISLe高压共轨电控柴油发动机为直列6缸、排量为8.9L、水冷、涡轮增压中冷，功率覆盖280～375马力（PS）[1]范围，整机重量只有706kg，发动机比功率高；共轨燃油喷射系统可实现多次喷射，喷射压力在300～1600bar[2]范围；燃油经济性好，油耗低于同机欧Ⅱ机的5%；发动机可靠性高，故障率低，使用寿命长，可达100万km。该发动机的电子控制系统具有灵活多变的控制功能，可为整车提供多项选择。发动机安装有杰克博（JACOBS）发动机制动装置，驾驶员根据坡道情况控制发动机的有效转速范围，可操纵发动机制动选择开关（0、3、6）产生有效制动力，车辆行驶安全可靠。该发动机噪声低，尾气排放可达欧Ⅲ标准，并具有达到欧Ⅳ、欧Ⅴ潜质。

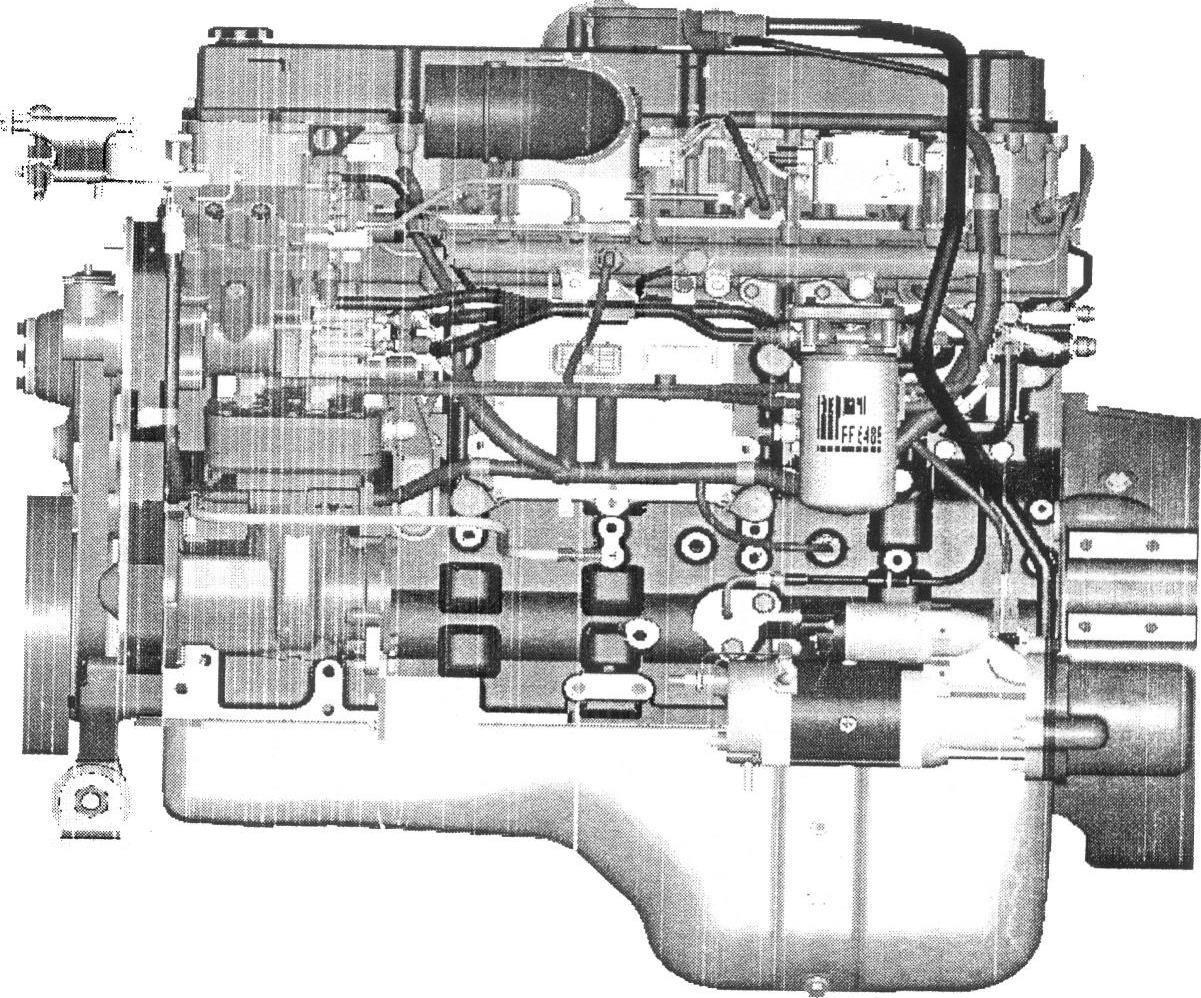

图1-1所示为康明斯ISLeCM2150发动机外形图。
图1-1 ISLe发动机外形
（2）产品型号命名规则 东风康明斯商用电控车用产品型号命名规则见图1-2。

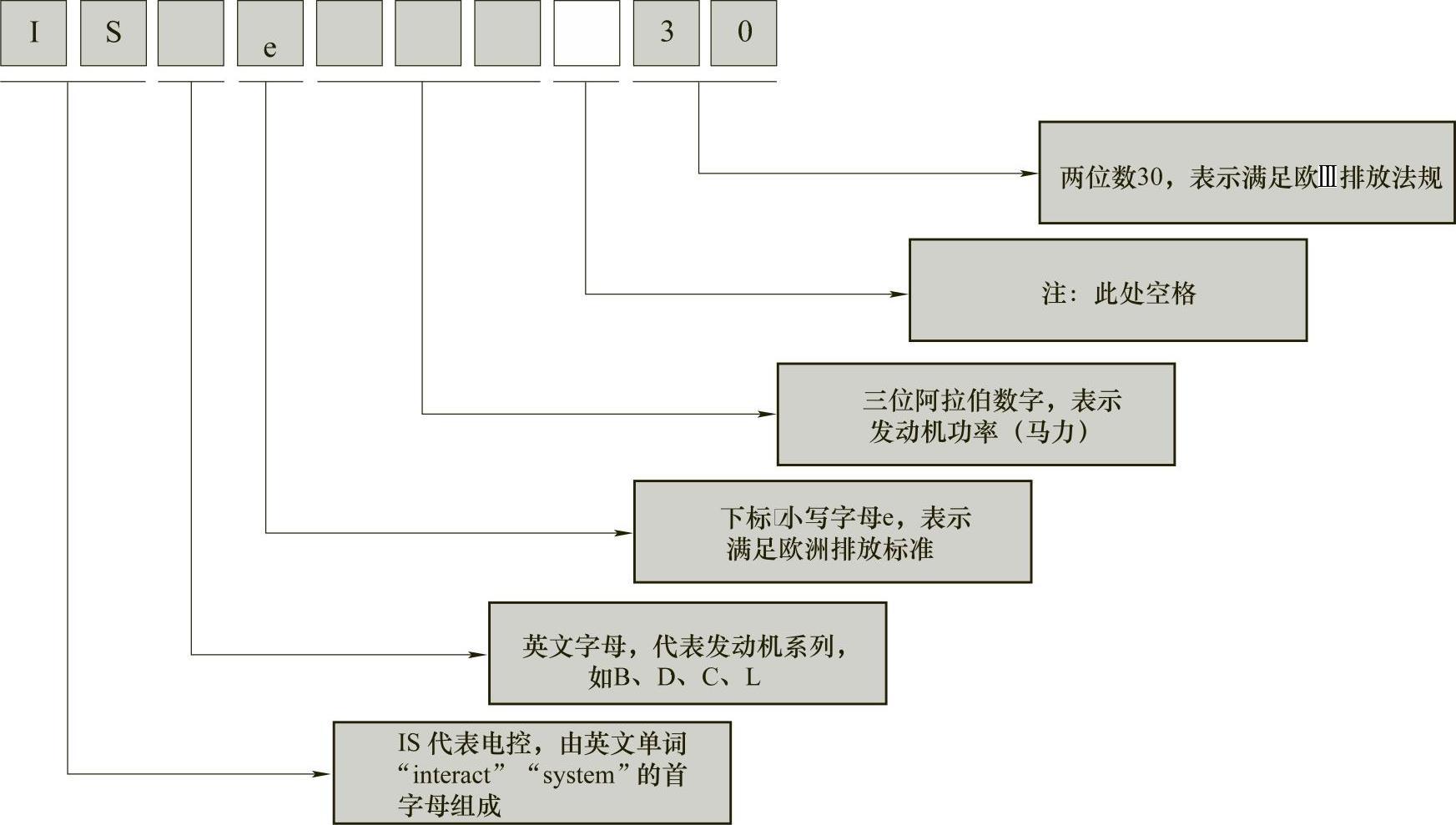

图1-2 东风康明斯商用电控车用产品型号命名规则
（3）发动机型号及运用车辆种类 东风康明斯ISLe CM2150发动机型号及适用车辆种类见表1-1。

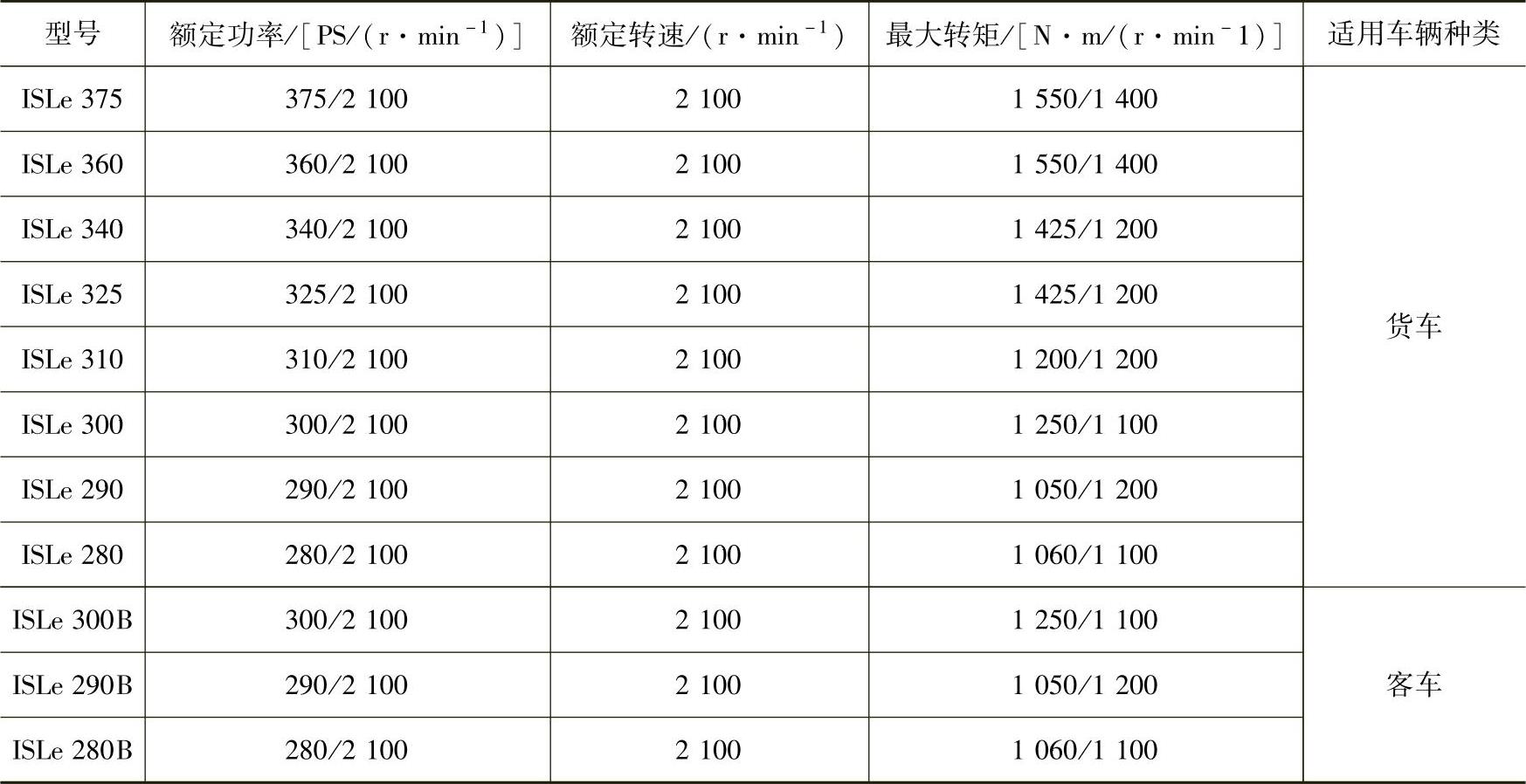

表1-1 康明斯ISLe CM2150发动机型号及适用车辆种类
（4）发动机视图 康明斯ISLe发动机前视图、右视图、左视图、后视图和顶视图分别见图1-3～图1-7。

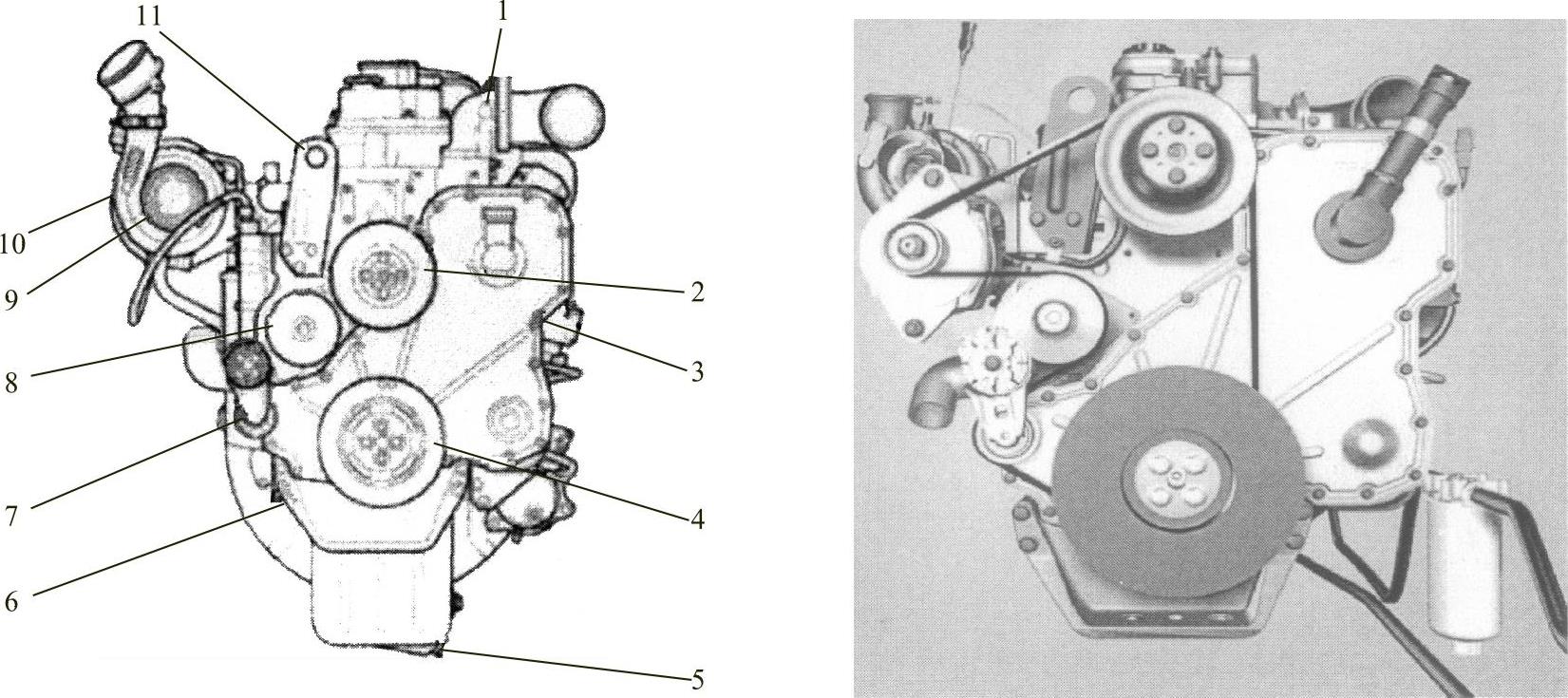

图1-3 ISLe发动机前视图
1—进气管接头 2—风扇带轮 3—前齿轮室盖 4—减振器 5—油底壳放油螺栓 6—发动机安装支架 7—传动带张紧轮 8—水泵 9—增压器压气机空气进口 10—涡轮增压器 11—发动机吊装支架(www.zuozong.com)

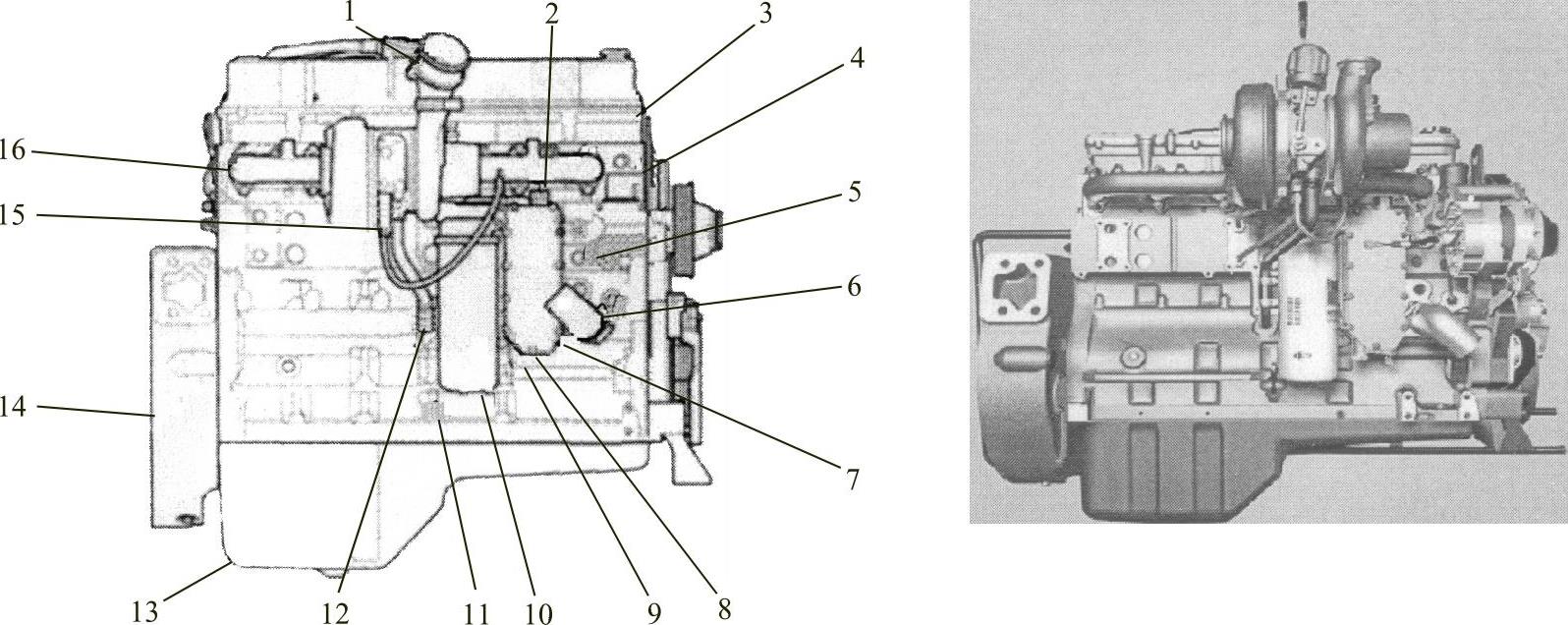

图1-4 ISLe发动机右视图
1—增压器压气机出口连接管 2—机油节温器 3—摇臂室 4—冷却液出水口 5—冷却液温度传感器 6—冷却液进水口 7—机油冷却器 8—冷却液放水阀 9—机油压力调节阀 10—机油滤清器 11—机油标尺 12—增压器机油回油管 13—油底壳 14—飞轮壳 15—增压器机油供应管 16—排气歧管

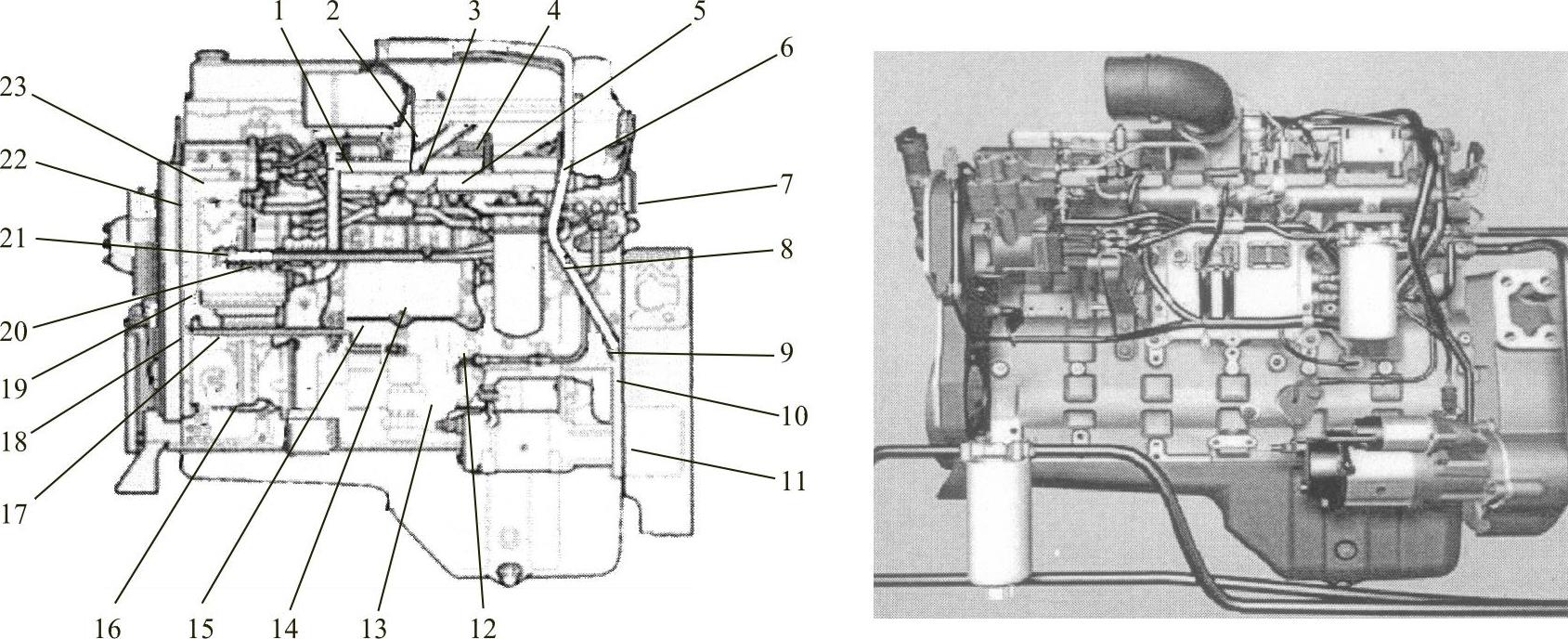

图1-5 ISLe发动机左视图
1—大气压力传感器 2—进气加热器 3—油轨压力传感器 4—进气压力/温度传感器 5—油轨高压卸荷阀 6—油轨 7—燃油回油支管 8—燃油滤清器 9—曲轴箱呼吸器
机油回油管 10—曲轴转速传感器 11—起动机 12—机油压力传感器 13—机油标尺 14—电动输油泵（在ECM后面） 15—ECM 16—空气压缩机 17—空气压缩机机油供油管 18—齿轮室 19—凸轮轴位置传感器 20—空气压缩机冷却液回水管 21—空气压缩机冷却液进水管 22—发动机铭牌 23—高压油泵

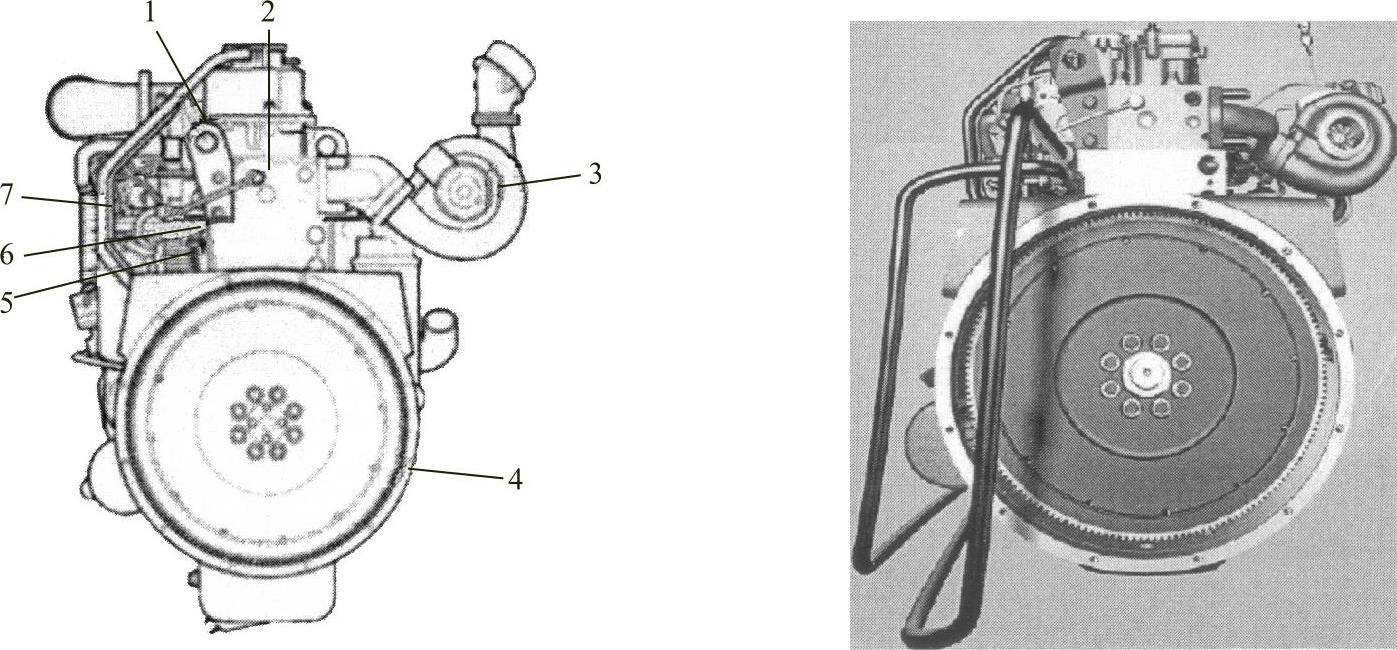

图1-6 ISLe发动机后视图
1—发动机吊装支架 2—喷油器回油管接头 3—增压器排气出口 4—飞轮壳 5—OEM燃油供应管接头 6—OEM燃油回油管接头 7—曲轴箱呼吸器通风管
图1-7 ISLe发动机顶视图
1—增压器压气机空气进口 2—曲轴箱呼吸器 3—摇臂室盖 4—曲轴箱呼吸器机油回油管 5—曲轴箱呼吸器通风管 6—空气进口连接管 7—高压油泵执行器 8—机油加注口 9—节温器
