【摘要】：学习目标掌握L7手机芯片组组成、分类和每一种芯片的功能作用；认识实现L7手机各功能电路模块的不同芯片；认识L7手机芯片封装特征。基带芯片部分主要由ATLAS和Neptune组成。表3-1较详细地列出了L7手机的芯片组功能和组成电路，这些集成电路安装在主板相互独立的区域上，L7手机主板实物如图3-19所示。
学习目标
掌握L7
认识实现L7手机各功能电路模块的不同芯片；
认识L7手机芯片封装特征。
工作任务
认识L7手机的不同芯片种类、封装特征；
能够叙述芯片组的分类、功能作用和组成的功能电路。
L7手机是摩托罗拉公司于2004年推出的一款机型，电路硬件结构包括5个分离的IC，这组芯片支持850MHz、900MHz、1800MHz和1900MHz频段及GPRS/EDGE无线接口标准，射频芯片部分包含RF6025收发信号处理合成器及RF3178功率放大器。
基带芯片部分主要由ATLAS和Neptune组成。ATLAS是电源管理和用户接口芯片，它提供通用电源、音频和背景灯光管理功能。ATLAS是定位于GSM/GPRS/EDGE的非应用处理器，其模块功能和独立协议也适用于其他应用。Neptune是数字基带处理器，也可称为CPU，它的双核处理器包括OnyxDSP（56600）核心处理器和ARM7TDMI-S微控制器。(www.zuozong.com)
表3-1较详细地列出了L7手机的芯片组功能和组成电路，这些集成电路安装在主板相互独立的区域上，L7手机主板实物如图3-19所示。

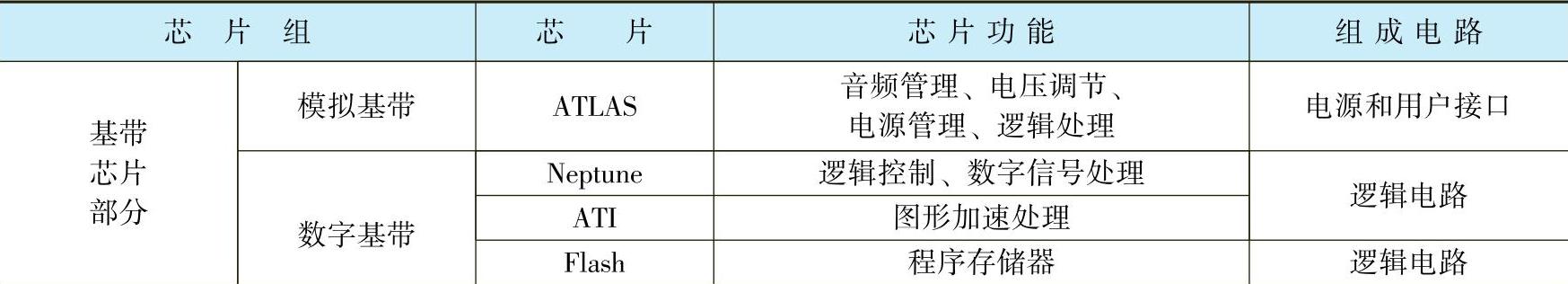

表3-1 L7芯片组功能和组成电路

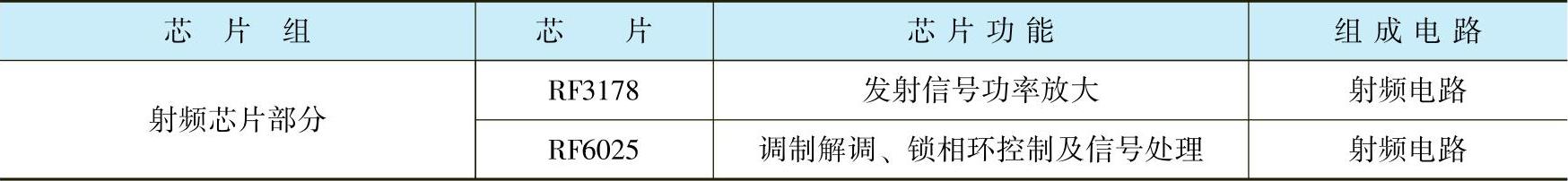

（续）

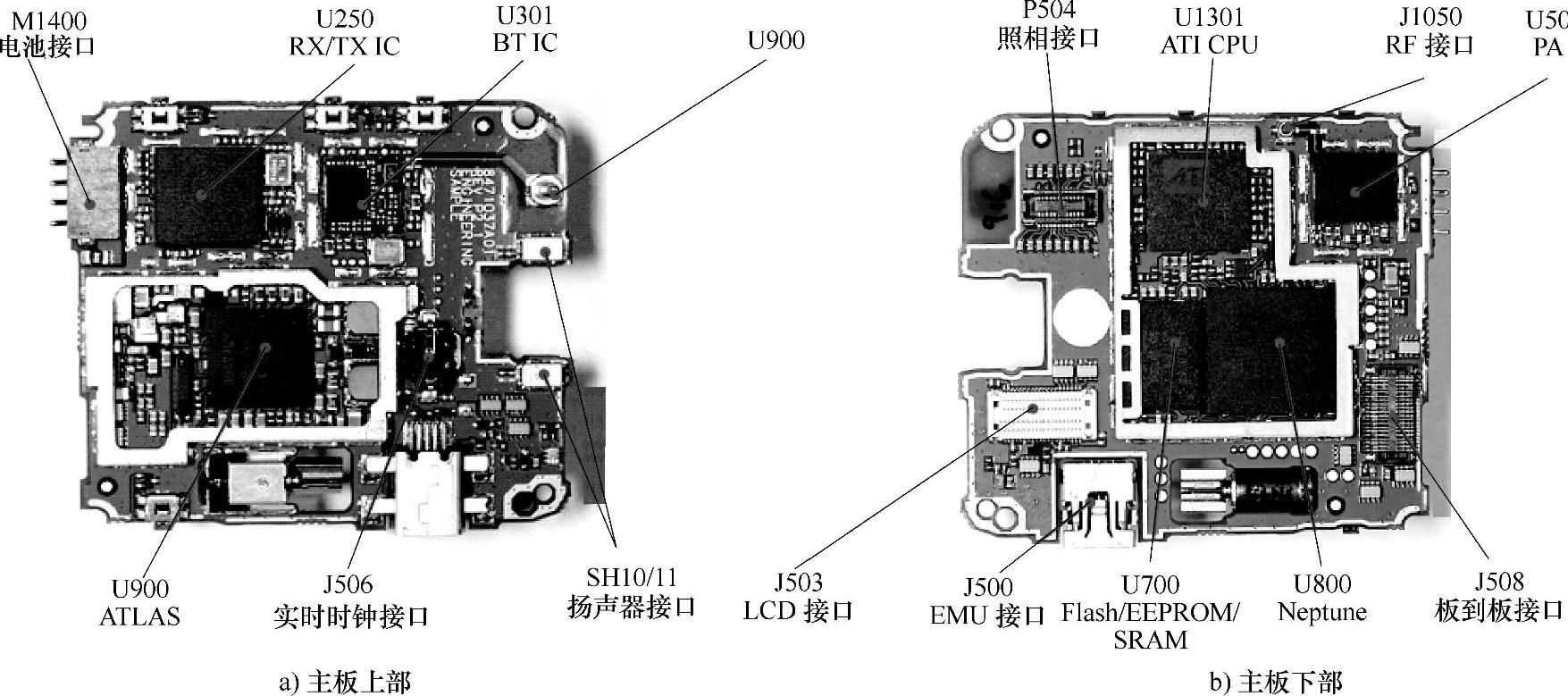

图3-19 L7手机主板实物
