模块和组件：天线开关和VCO组件

手机电路中除了上述所列各种元器件及集成电路外，还使用了各种专用部件，包括天线开关、滤波器、压控振荡器（VCO）、晶体振荡器以及宽带射频功率放大器等。这些部件都是以模块和组件的形式出现的，组件本身就是一个完整的电路，为保证工作的稳定和可靠，一般是在一块基板上装配各种分立元器件，然后利用金属屏蔽罩封装在一个盒内。这类部件容易识别，在原理上只需了解其输入和输出特性关系即可。以下简单说明天线开关和VCO组件。

1.天线开关

天线开关的作用可以形象地比作是交通路口红绿灯，在有的手机中用双工合路器代替，受逻辑电路控制，完成发射和接收之间的高速切换，使人感觉不到信号之间的冲突，从而实现发射和接收的同时进行，完成准双工通信。天线开关基本原理如图3-16所示。

2.压控振荡器组件

组成压控振荡器（VCO）组件的元器件包含电阻、电容、晶体管、变容二极管等。VCO组件将这些电路元器件封装在一个屏蔽罩内，既简化了电路，也减小了外界因素对VCO电路的干扰。VCO组件一般有4个引脚：输出端、电源端、控制端及接地端。每个引脚的辨识有规律可循，接地端的对地电阻为0；电源端的电压与该机的射频电压很接近；控制端接有电阻或电感，在待机状态下或启动发射时，该端口有脉冲控制信号；余下的引脚便是输出端。

在手机电路中VCO组件和其他电路一起组成一个闭环的频率控制系统，为手机提供发射载波和接收的本振信号，这个闭环的频率控制系统也称之为锁相环频率合成器。VCO组件电路符号如图3-17所示。(www.zuozong.com)

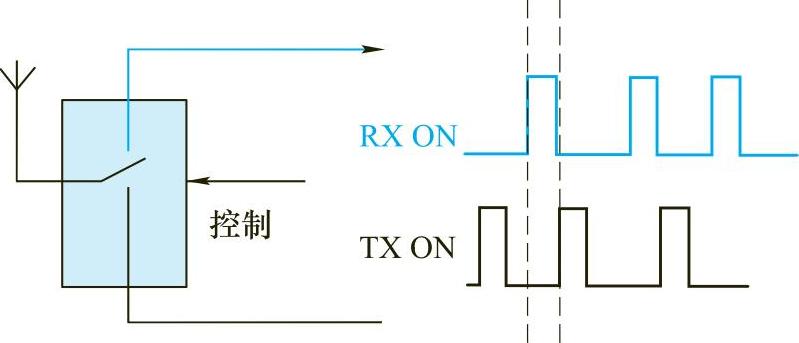

图3-16 天线开关基本原理

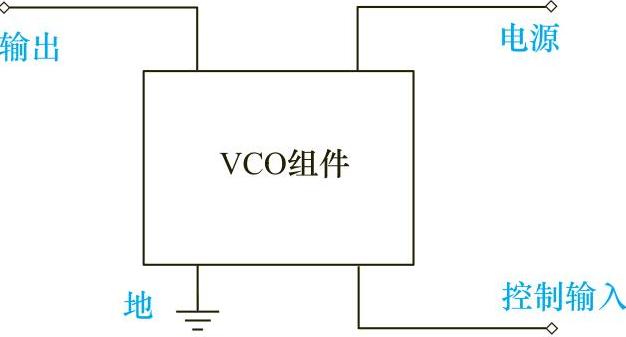

图3-17 VCO组件电路符号
