胶印机系统布局与滚筒排列形式优化方案

单张纸胶印机类型很多。根据印刷工艺、印刷色数、单面或双面印刷及印刷幅面的不同，单张纸胶印机的系统布局和滚筒排列形式也有不同。

1.胶印机系统布局

单张纸胶印机常用系统布局如图5-1所示。

图5-1 单张纸胶印机常用系统布局

a）高给纸、高收纸的直线排列 b）高给纸、低收纸的直线排列 c）给纸、收纸上下重叠排列

对开及以上幅面的中速机、八开以上幅面的高速多色胶印机，多用如图5-1a所示的高给纸、高收纸的直线排列布局。这种布局有利于印刷机组滚筒等结构的安排；机器可接近性好，操作方便；给纸和收纸装置容量大，减少更换纸堆次数，可以提高效率和降低操作人员劳动强度；但机器占地面积大。

少数对开和四开，以及四开以下、八开以上幅面的中、低速单色胶印机和部分多色机，常采用如图5-1b所示的高给纸、低收纸的直线排列布局。这种布局机器结构紧凑，占地面积小；但收纸容量小，增加收纸次数和操作人员劳动强度。

八开及以下幅面的小胶印机，主要考虑机器紧凑，操作方便。部分采用如图5-1b所示的高给纸、低收纸的直线排列布局。部分采用如图5-1c所示给纸、收纸上下重叠安排的布局。给纸、收纸上下重叠安排的优点是操作人员在同一个位置，既可以操作给纸、收纸，又可以控制印刷质量。因为纸张幅面小、重量轻，虽然给纸、收纸上下安排，收、换纸次数增加，也不会造成操作人员劳动强度太大。

2.滚筒排列形式和多色机的组成

（1）滚筒排列形式 常用单张纸胶印机滚筒排列如图5-2所示。

1）单色单张纸胶印机如图5-2第一列所示，只有三滚筒一种排列形式。单色单张纸胶印机的印刷机组，简称单色机组。

2）双色单张纸胶印机如图5-2第二列所示。双色单张纸胶印机的印刷机组简称双色机组。双色单张纸胶印机的印刷机组滚筒排列有四种形式：

①两个印版滚筒和两个胶皮滚筒共用一个等径压印滚筒。如图5-2第二列的第一、第四图所示。

②两个印版滚筒和两个胶皮滚筒共用一个倍径或三倍径压印滚筒，如图5-2第二列的第二、第三图所示。

③两个单色三滚筒印刷机组和一个倍径或三倍径传纸滚筒组成，如图5-2第二列的最后一图所示。

(www.zuozong.com)

图5-2 常用单张纸胶印机滚筒排列

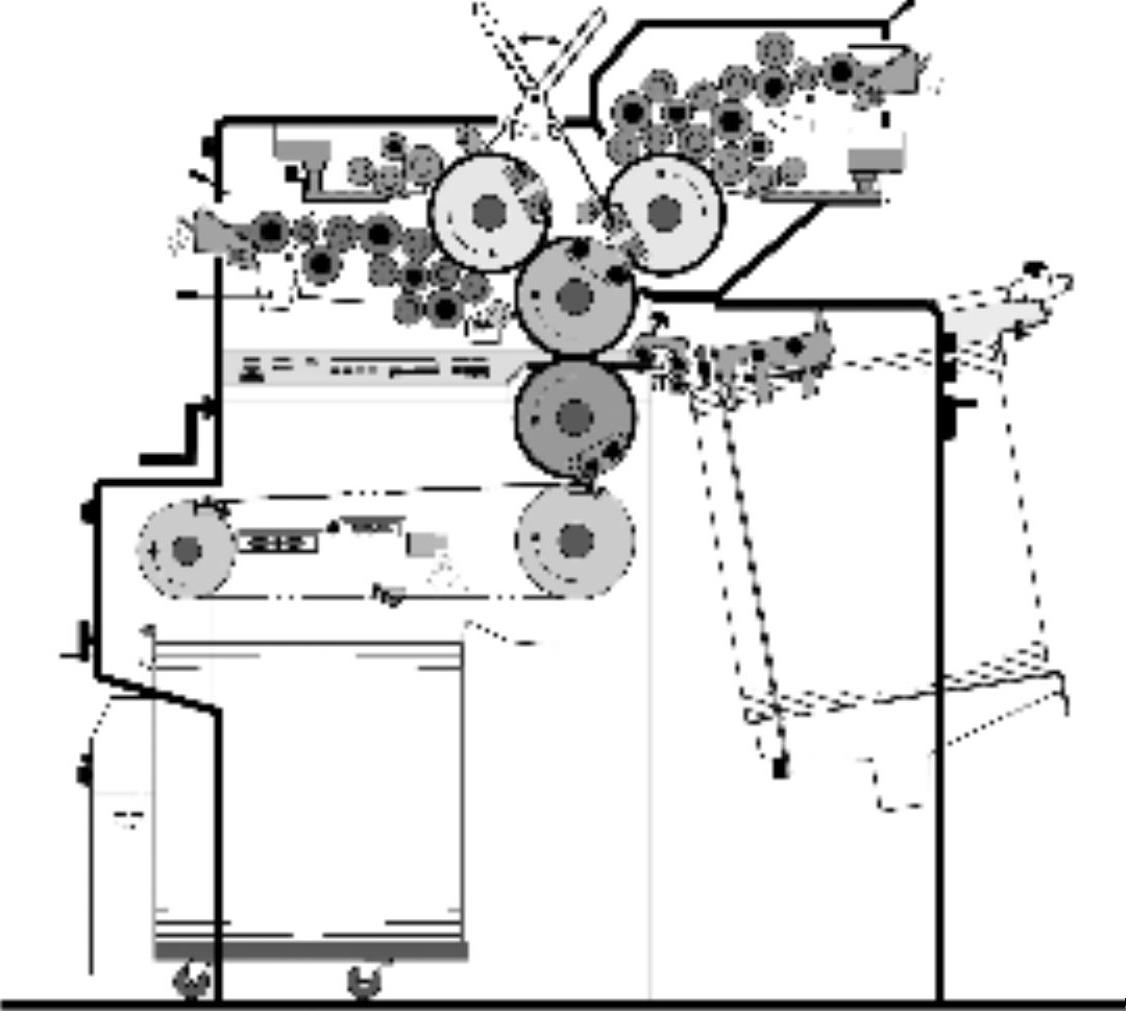

④两个印版滚筒、一个胶皮滚筒和一个压印滚筒组成，如图5-3所示。这种滚筒排列形式可以理解为三滚筒单色机组，增加一个印版滚筒；或者五滚筒双色机组，减少一个胶皮滚筒的一种特例。有些小胶印机采用这种结构。图5-3所示的是海德堡Printmaster QM46-2四滚筒双色胶印机。两个印版滚筒共用一个胶皮滚筒，都把油墨转移到一个胶皮滚筒上。胶皮滚筒同时将两种墨色转移到承印物上。这种结构的优点是机构简单，一个印刷机组的两色套印准确，不受纸张变形等影响。问题是两种油墨同时上到胶皮滚筒上，由于油墨的流动性，可能产生混色。

图5-3 四滚筒双色胶印机

3）双面单张纸胶印机如图5-2第三列所示。双面印刷基本有三种形式：

①采用翻转滚筒的形式，先印完一面，翻转滚筒把纸张翻面，再印刷另一面，如图5-2第三列的第一图所示。

②胶皮滚筒对胶皮滚筒的B-B式双面印刷，如图5-2第三列的第三图所示。

③双面分别由相应的印刷机组完成，如图5-2第三列的第二、四、五图所示。

有关双面单张纸胶印机，详见第10章。

（2）多色单张纸胶印机组成 无论单面多色胶印机还是双面多色胶印机的组成，都是由最基本的单色机组或双色机组组成。根据用途、性能和工艺的不同，实际结构千变万化。

1）双面多色单张纸胶印机的组成有两类：①主要有纸张翻转型，如图5-2第三列的第一图所示；②纸张不翻转的专用型，如图5-2第三列的第二、四、五图所示两类。双面多色单张纸胶印机详见第10章。

2）单面多色单张纸胶印机的组成，如图5-2第四列所示。实际上，图5-2第四列所示仅是一部分。单面多色机基本的组成形式有机组型和卫星型两大类型。

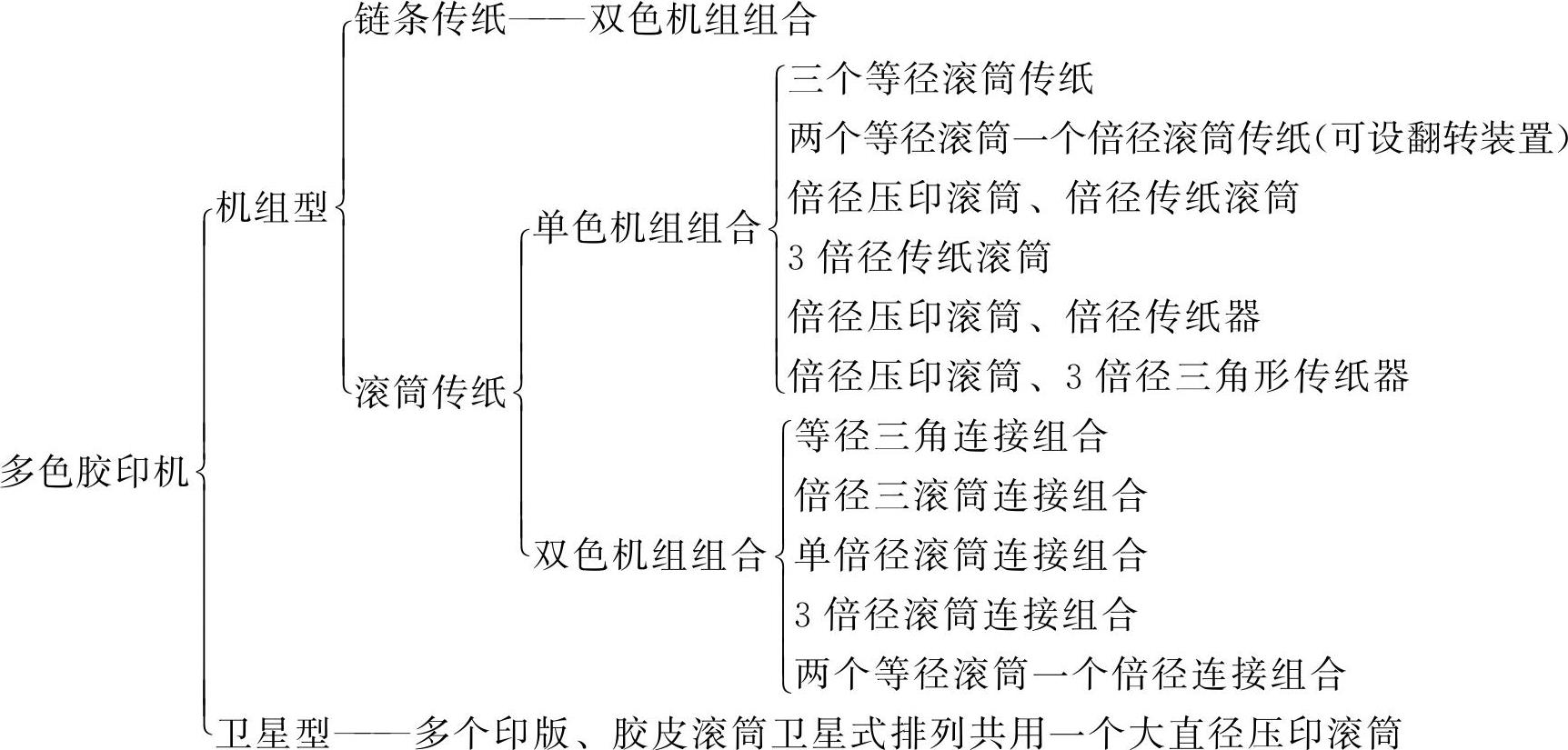

多色胶印机的组成和分类如下：

机组型单面多色单张纸胶印机被广泛应用。机组型单面多色机组的最基本单元是单色机组和双色机组。

卫星型多色机实际上是一种特殊的单色机组组合，或是五滚筒双色机组的扩展。它是多个印版滚筒和胶皮滚筒，卫星式排列在一个共用的大压印滚筒周围而组成的单面多色机胶印机。
