混凝土搅拌机的电气控制电路优化方案

混凝土搅拌机是将具有一定配合比例的原材料（水泥、沙石、水及附加剂），按规定顺序和时间进行搅动拌和的机械，是建筑施工中的一种重要的机械。混凝土搅拌机主要由搅拌机构、上料装置、给水系统等组成，混凝土搅拌机的电气控制电路如图11-6所示。

（1）搅拌机构的控制

搅拌机构是由电动机M1的正反向运转来工作的，电动机M1正转时进行搅拌，反转时将搅拌的混凝土排出。

搅拌过程：按下按钮SB1，接触器KM1得电吸合并自锁，其主触头闭合，电动机M1得电正转，进行搅拌。

排料过程：按下按钮SB2，SB2常闭触头先断开，使接触器KM1失电释放，电动机M1停转。SB2常开触头闭合，使接触器KM2得电吸合并自锁，其主触头闭合，电动机M1反转，将混凝土排出。停止时，只需按动SB5即可。

（2）上料装置的控制

上料装置是由电动机M2的正反转运行进行工作的，电动机M2正转时料斗上升，M2反转时料斗下降。在其上升、下降运行的极限位置都设有极限位置开关SQ1、SQ2加以保护。为了防止料斗负载运行时停电，以保证运行时的安全，采用电磁制动器YB作机械制动装置。

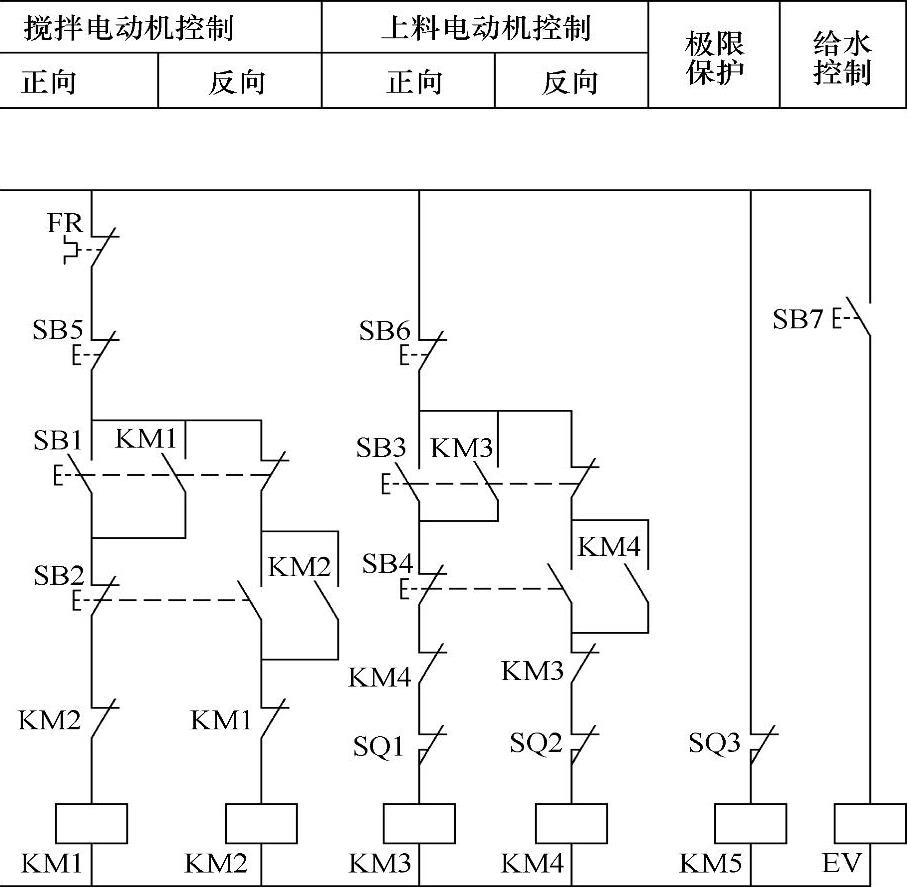

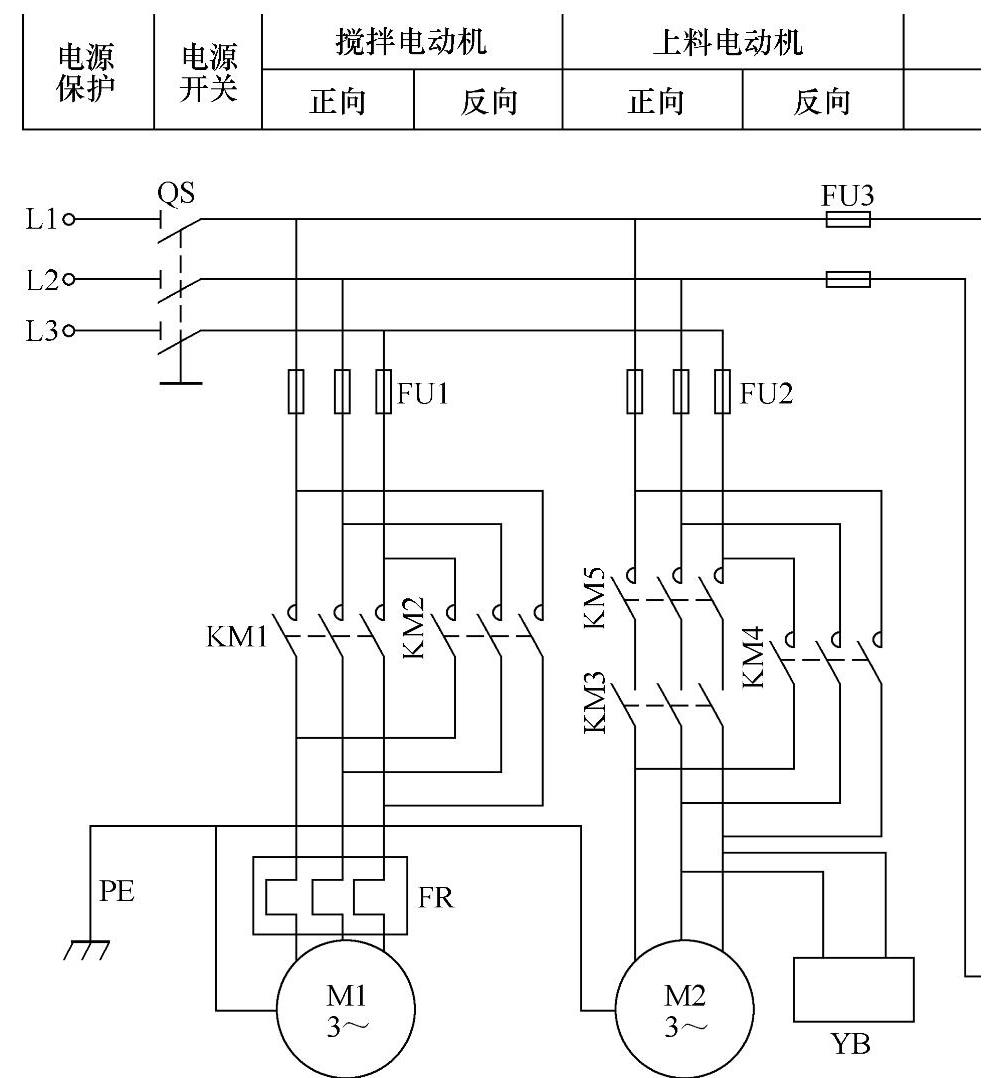

图11-6 混凝土搅拌(www.zuozong.com)

机的电气控制电路

料斗上升：按下SB3，接触器KM3得电吸合并自锁，其主触头闭合，电动机M2正转，料斗上升。

料斗下降：按下SB4，SB4常闭触头先断开，使接触器KM3失电释放，电动机M2停转；SB4常开触头闭合，使接触器KM4得电吸合并自锁，其主触头闭合，电动机M2反转，料斗下降。

料斗上升、下降的自动停车由限位开关SQ1和SQ2控制，在上升极限位置另设位置保护开关SQ3，且配有限位接触器KM5，当料斗上升碰到SQ1时，限位开关失控，料斗将继续上升到碰到SQ3，使接触器KM5失电，其主触点分断，料斗立即停止运行。

为了使料斗能在规定或任何位置停下来，或避免突然停电而造成料斗下降，在料斗提升机M2主电路中增设一制动器YB。

（3）供水系统操作

供水系统由电磁阀EV通电供水。搅拌需要用水时，按动SB7，电磁阀通电供水，松开按钮SB7，停止供水。
