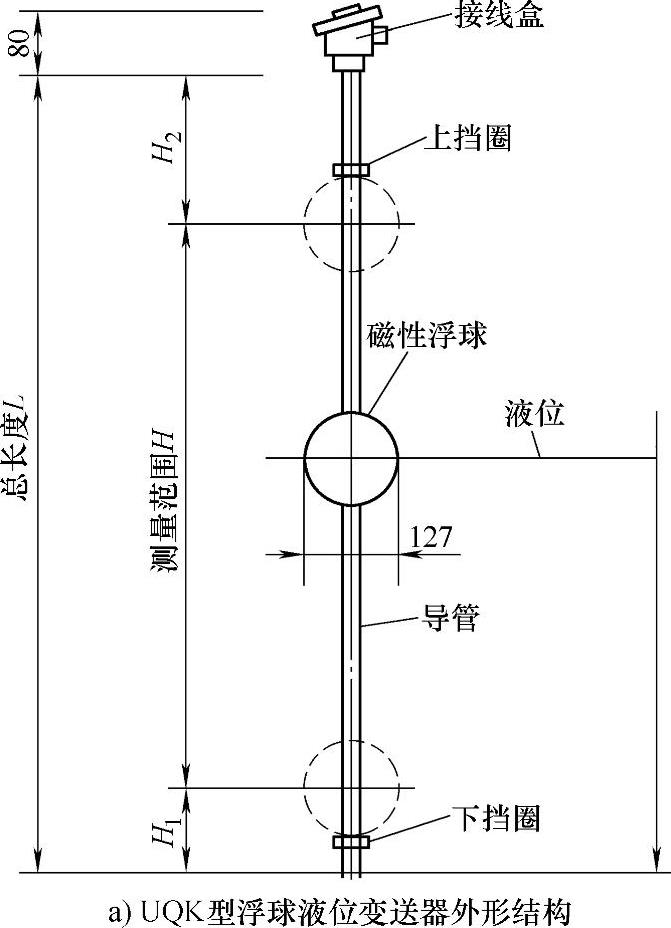

UQK型液位变送器用不锈钢制造，耐腐蚀性强，适用范围广。检测管中装有上下限位干簧管，装有磁钢的浮球随液位变化，使不同位置的干簧管动作，通过控制电路将液位控制在预定范围内。图10-8a所示为UQK型浮球液位变送器外形结构。
图10-8 UQK型浮球液位变送器
图10-8 UQK型浮球液位变送器（续）
图10-8 UQK型浮球液位变送器（续）
性能指标：
1）测量控制范围为0.5～7m。
2）被测介质相对密度≥1.0。(www.zuozong.com)
3）被测介质黏度≥1.25St（1St＝1cm2/s）。
4）触头容量：AC220V、2A。
5）压力为0.6MPa。
6）温度为40～150℃。

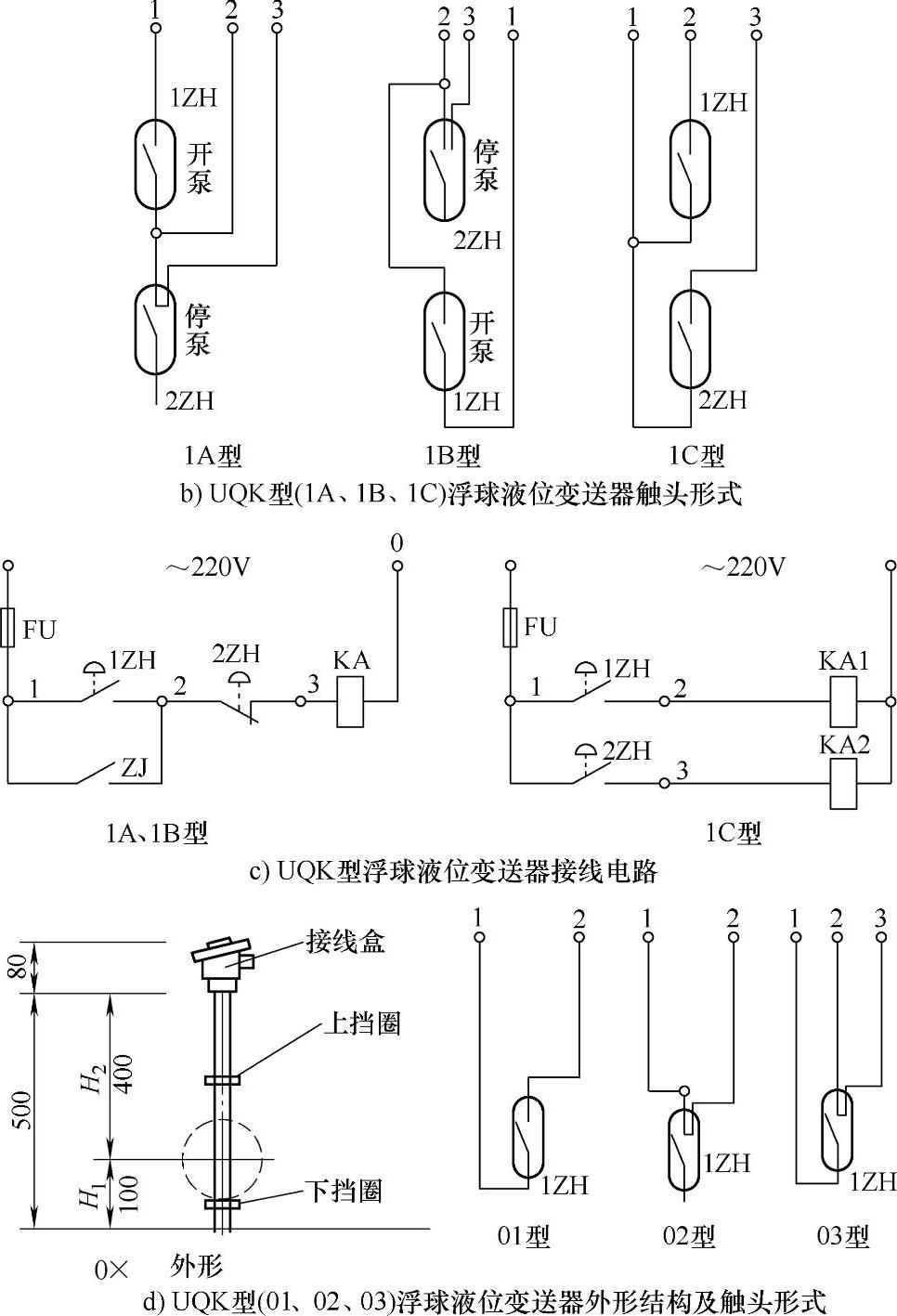

UQK型（1A、1B、1C）液位变送器触头形式如图10-8b所示，UQK型液位变送器接线电路如图10-8c所示。
使用与安装：该变送器应垂直安装在被测容器内，尽量远离进液口，避免液面波动影响准确度，离壁距离不小于200mm，接线盒高于逆流口200mm，应固定浮球上下限位挡圈，并调整干簧管距离。
01、02、03型高液位浮球液压变送器，当液位到达指定高度时，可输出通、断信号，供远距离报警或控制用，其外形及触头形式如图10-8d所示。

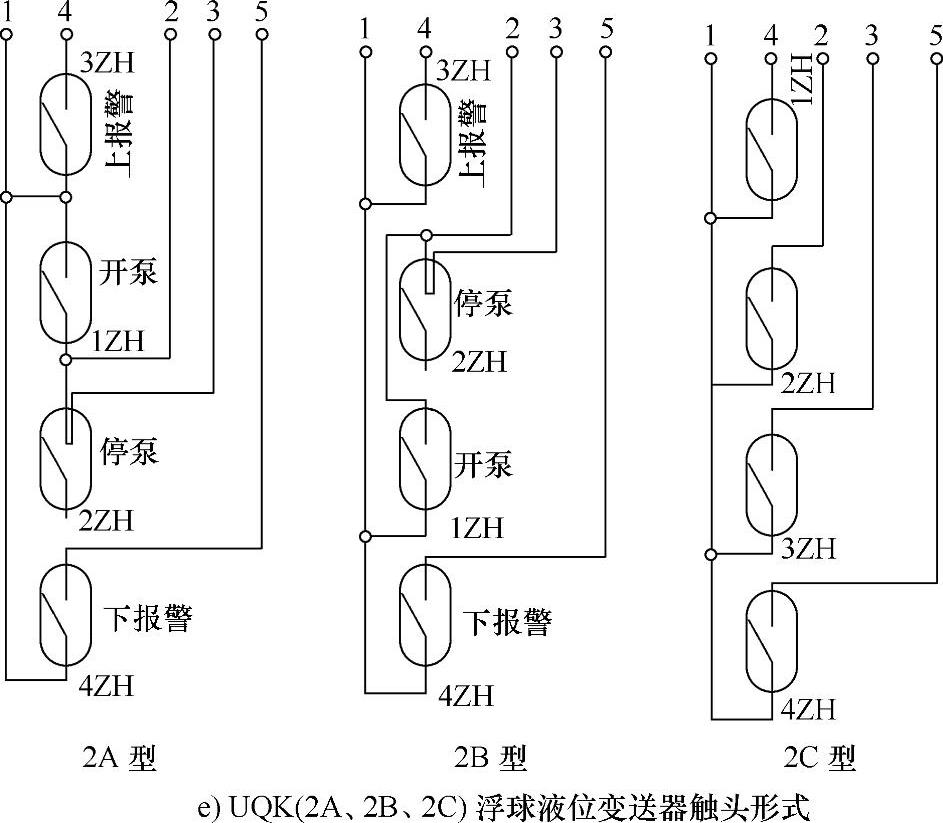

2A、2B、2C型只是比1A、1B、1C型增加了下限位超位报警信号，UQK型（2A、2B、2C）浮球液位变送器触头形式如图10-8e所示。
