在机床应用设备中，常见的设备还有一种磨床，磨床是以磨料磨具，如砂轮、砂带、油石、研磨剂等为工具进行切削加工的机床。它可以加工各种表面，如内外圆柱面和圆锥面、平面、螺旋面，还可以进行切断等。M7120型平面磨床是企业使用较多的一种机床，其电气控制电路如图8-3所示。

M7120型平面磨床主要由主电路、控制电路、照明及指示电路以及电磁工作台电路组成。

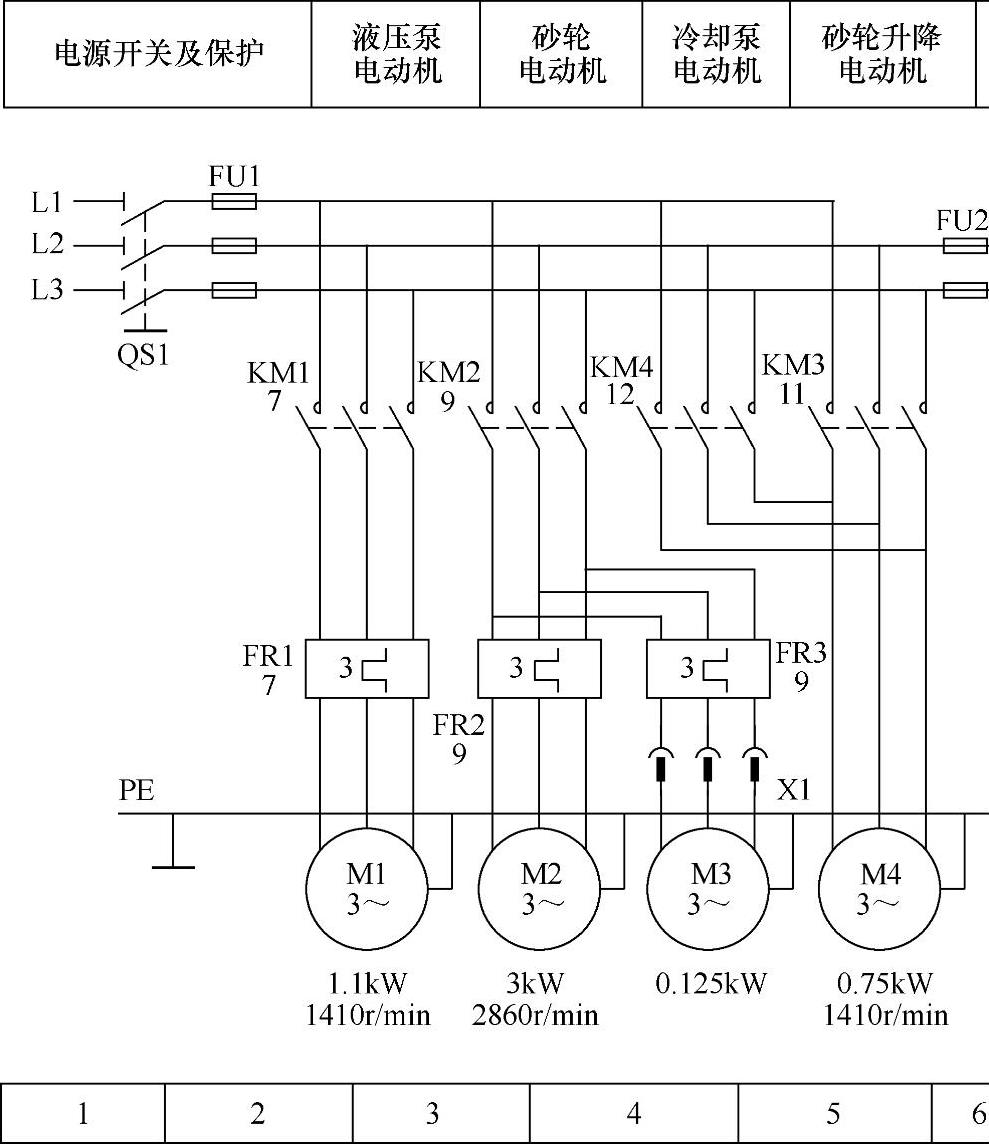

主电路有四台电动机：其中M1为液压泵电动机，它起到使工作台往复运动的作用；M2为砂轮电动机，用于带动砂轮旋转进行磨削加工；M3为冷却泵电动机，对磨削起冷却作用；M4为升降电动机，用于砂轮机的升降调整。电动机M1、M2、M3在工作中只需要正转，其中冷却泵电动机M3在砂轮电动机M2运转时才能运转，而升降电动机M4在正反两个方向均能工作。

电路中的三个热继电器FR1、FR2、FR3和欠电压继电器KA对M1、M2、M3起到过载保护和欠电压保护作用。熔断器FU1对四台电动机进行短路保护。

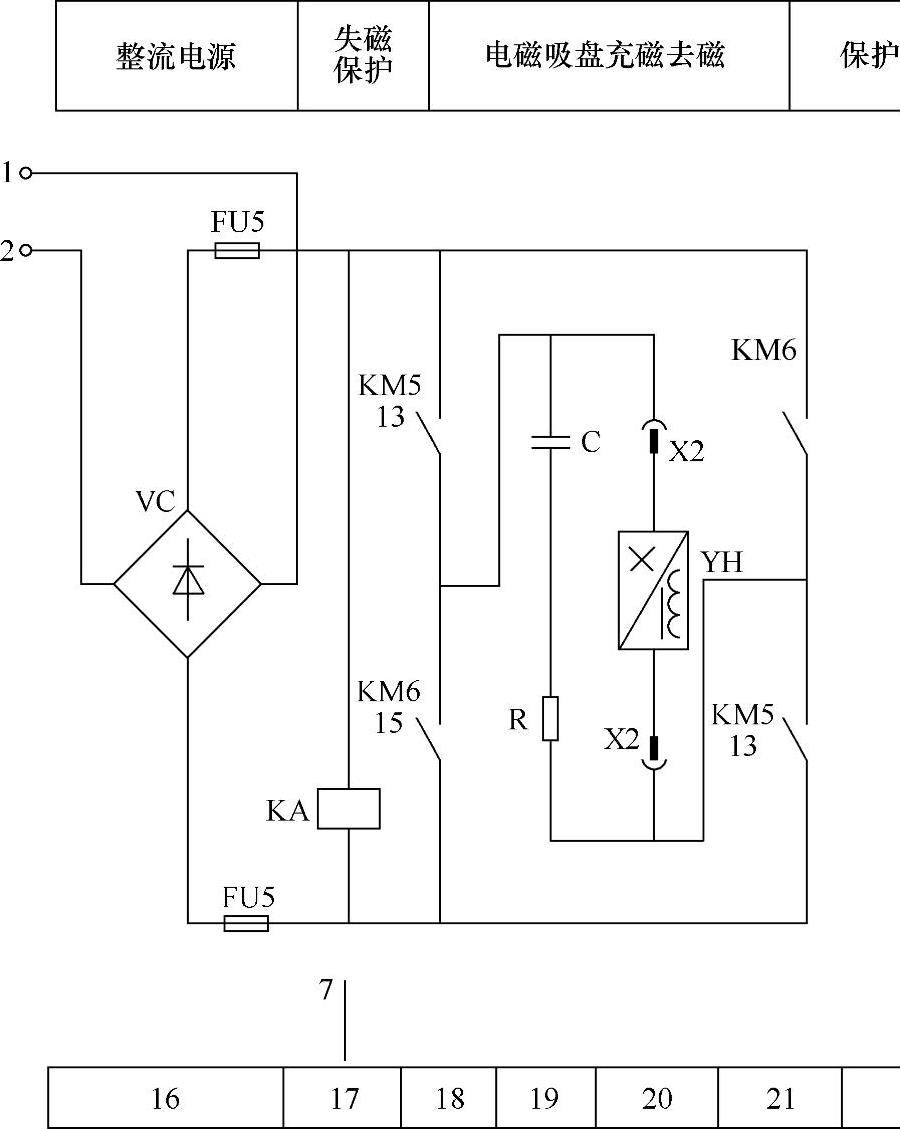

电磁工作台电路由变压器TC变压及桥式整流器VC整流后提供110V直流电压，它的保护电路由欠电压继电器、放电电阻和电容组成。

图8-3 M7120型平面

(www.zuozong.com)

磨床电气控制电路

图8-3 M7120型平面

磨床电气控制电路（续）

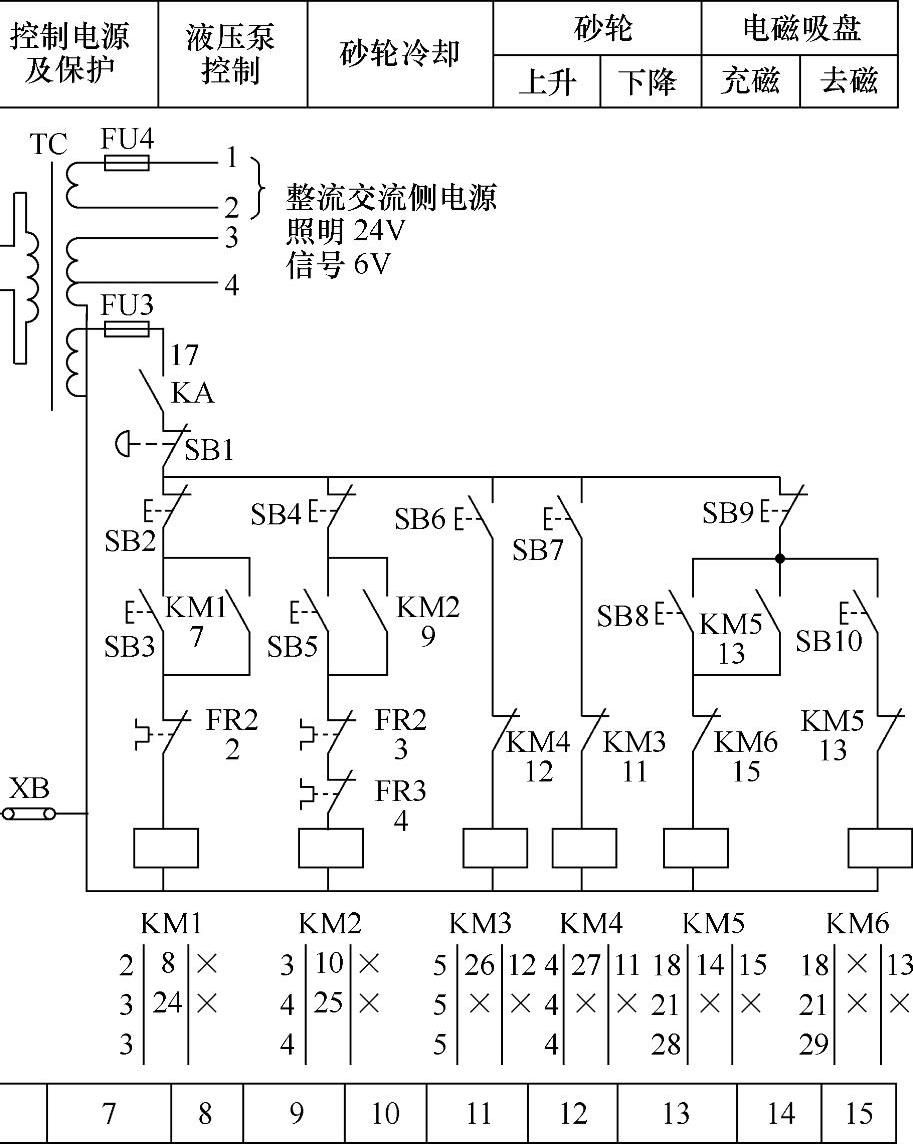

下面叙述整个电路的工作过程：当电源接通后，如果电路无故障，欠电压继电器KA动作，其常开触头KA闭合，为接触器KM1、KM2吸合做好准备。当按下按钮SB3后，接触器KM1线圈得电吸合，液压泵电动机开始运转。由于接触器KM1的吸合，自锁触头自锁使电动机M1在松开按钮后继续运行。当工作完毕后按下停止按钮SB2，KM1失电释放而使M1停止运行。在需要砂轮电动机和冷却泵电动机工作时，按下按钮SB5，接触器KM2得电吸合，砂轮机电动机和冷却泵电动机同时工作。停止时按按钮SB4，两台电动机停转。按钮SB6和SB7控制升降电动机的正转和反转，按下时运转，松开即停止。按下按钮SB8，接触器KM5吸合，电磁工作台带磁而把工件牢牢地吸住，按下按钮SB9，电磁工作台失去吸力。为了消除剩磁，可按下按钮SB10，使接触器KM6得电吸合，把反向电流通入工作台，退完磁后松开SB10，即可将工件取下。

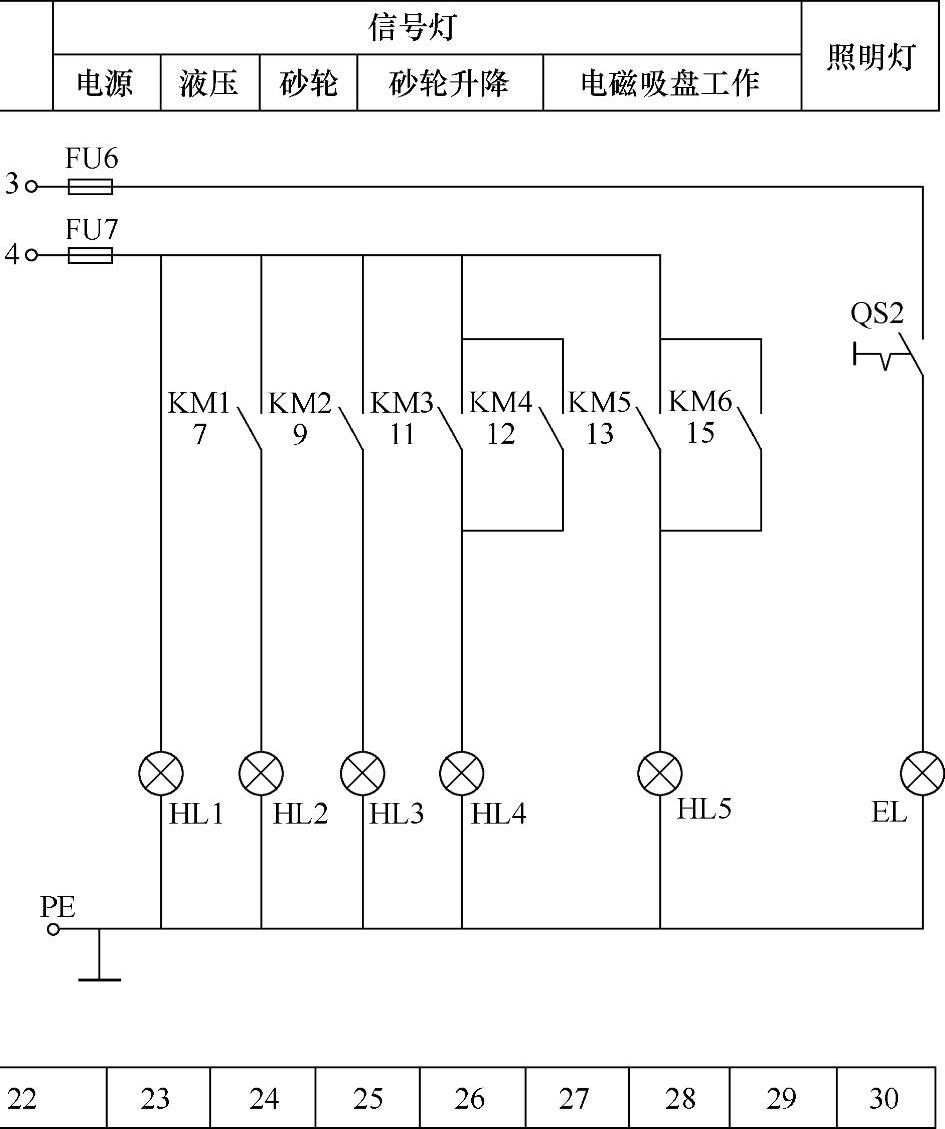

照明电路由变压器TC供电，EL为照明灯，其工作电压为24V。QS2为照明开关。HL1～HL5为指示灯，其工作电压为6V。HL1亮，表示控制电路的电源正常；不亮，表示电源有故障。HL2亮，表示液压泵电动机M1处于运转状态，工作台正在进行往复运动；不亮，表示M1停转。HL3亮，表示砂轮电动机M2及冷却泵电动机M3处于运转状态；不亮，表示M2停转。HL4亮，表示砂轮升降电动机M4处于工作状态；不亮，表示M4停转。HL5亮，表示电磁吸盘YH处于工作状态；不亮，表示电磁吸盘未工作。
