【摘要】：图2-13所示是75kW电动机起动配电柜的电路。这时，电源电压便通过自耦变压器减压后接入电动机，使电动机减压起动，经过一定时间，时间继电器KT动作，使KT延时常开触头闭合，中间继电器KA得电吸合，并自锁。由于KA的吸合，断开了KM3、KM2、KT的通电线圈使它们释放复位，同时在KM3、KM2释放后，其控制常闭触头闭合，接通KM1接触器，KM1接触器便投入电动机运行状态，电动机在全压下运行。这种配电柜可控制14～75kW的三相异步电动机。
功率较大的电动机也可采用与其配套的配电柜来满足起动的要求。图2-13所示是75kW电动机起动配电柜的电路。这种起动器具有自动操作功能和手动操作功能两种。自动操作时，合上电源开关，绿色指示灯亮，按下按钮SB1时，KM3和时间继电器KT得电吸合，同时KM3常开触头闭合，KM2也吸合，松开按钮SB1，KM3自锁触头继续接通KM3、KM2、KT线圈回路，保持继续吸合。这时，电源电压便通过自耦变压器减压后接入电动机，使电动机减压起动，经过一定时间，时间继电器KT动作，使KT延时常开触头闭合，中间继电器KA得电吸合，并自锁。由于KA的吸合，断开了KM3、KM2、KT的通电线圈使它们释放复位，同时在KM3、KM2释放后，其控制常闭触头闭合，接通KM1接触器，KM1接触器便投入电动机运行状态，电动机在全压下运行。同时黄灯（起动指示灯）熄灭，红灯（运行指示灯）亮，当需停止电动机运行时，可按下停止按钮SB2，电动机即停止工作。电路中按钮SB3为手动直接投入运行按钮，它的作用是当时间继电器失灵、不能自动投入运行时，可先按下自动按钮SB1，待电动机达到额定转速接近同步转速时，即电流表的指针逐渐下降到接近电动机额定电流时，再按下按钮SB3，便使电动机投入运行。这种配电柜可控制14～75kW的三相异步电动机。电路中的熔断器、热继电器及变压器与电动机容量也要配套使用。
(www.zuozong.com)

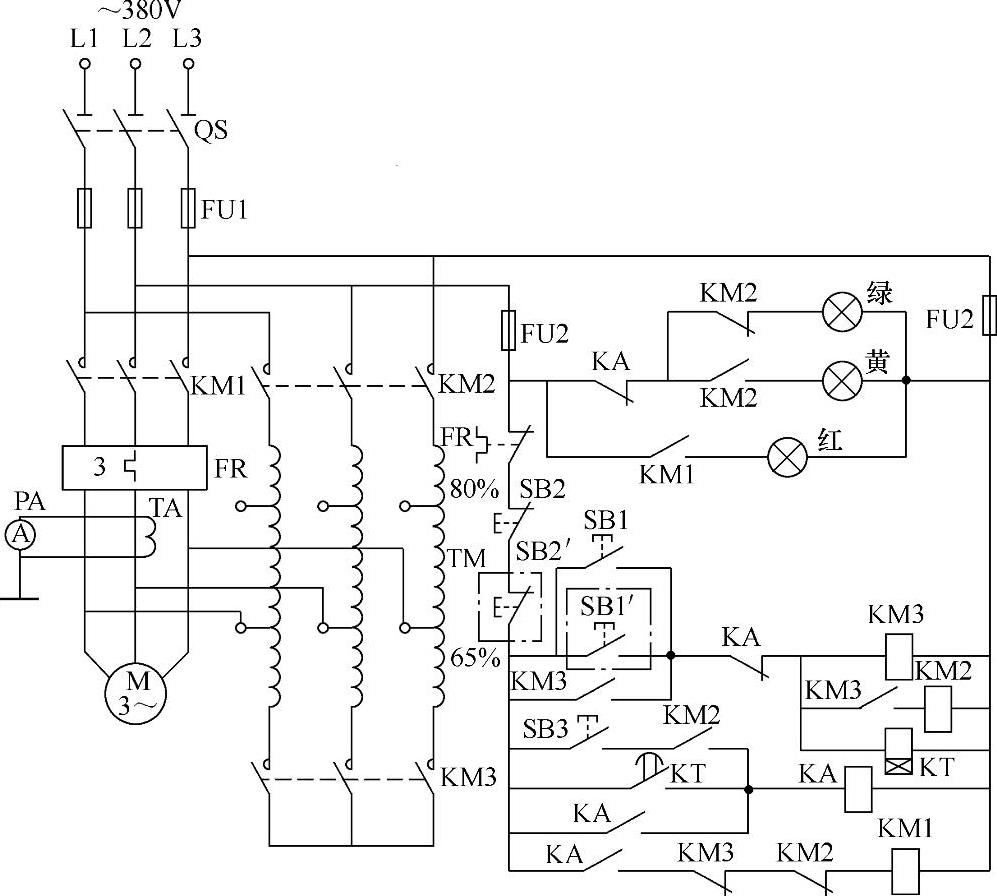

图2-13 75kW电动机起动配电柜电路
